Çok portlu USB-C şarj cihazında güç paylaşımı ve paylaşımlı çıkış davranışı

Çok portlu bir USB-C şarj cihazı, birden fazla cihaz bağlandığında aktif portlar arasında paylaşımlı çıkışı yönetmek için güç paylaşımını kullanır. Bu paylaşımlı çıkış davranışı, kullanılabilir watt değerinin nasıl dağıtıldığını etkiler ve bu da eş zamanlı şarj sırasında şarj sonuçlarını etkileyebilir. Watt dağıtımı, şarj cihazı tasarımına, aktif port kombinasyonuna ve bağlı cihaz koşullarına bağlıdır ve sonuçlar farklı şarj düzenekleri arasında değişiklik gösterebilir.

Birden fazla cihaz aynı çok portlu USB-C şarj cihazını kullandığında, cihaz talebi paylaşımlı çıkışın aktif portlara nasıl dağıtıldığını değiştirebilir. Aynı anda bağlanan bir telefon, tablet ve dizüstü bilgisayar aynı watt değerini alamayabilir çünkü şarj cihazı güç dağıtımını port kombinasyonuna, kablo kapasitesine ve her cihazın talep ettiği güce göre ayarlayabilir. Cihazlar eklendiğinde, çıkarıldığında veya farklı koşullarda birlikte kullanıldığında şarj hızı değişebilir.

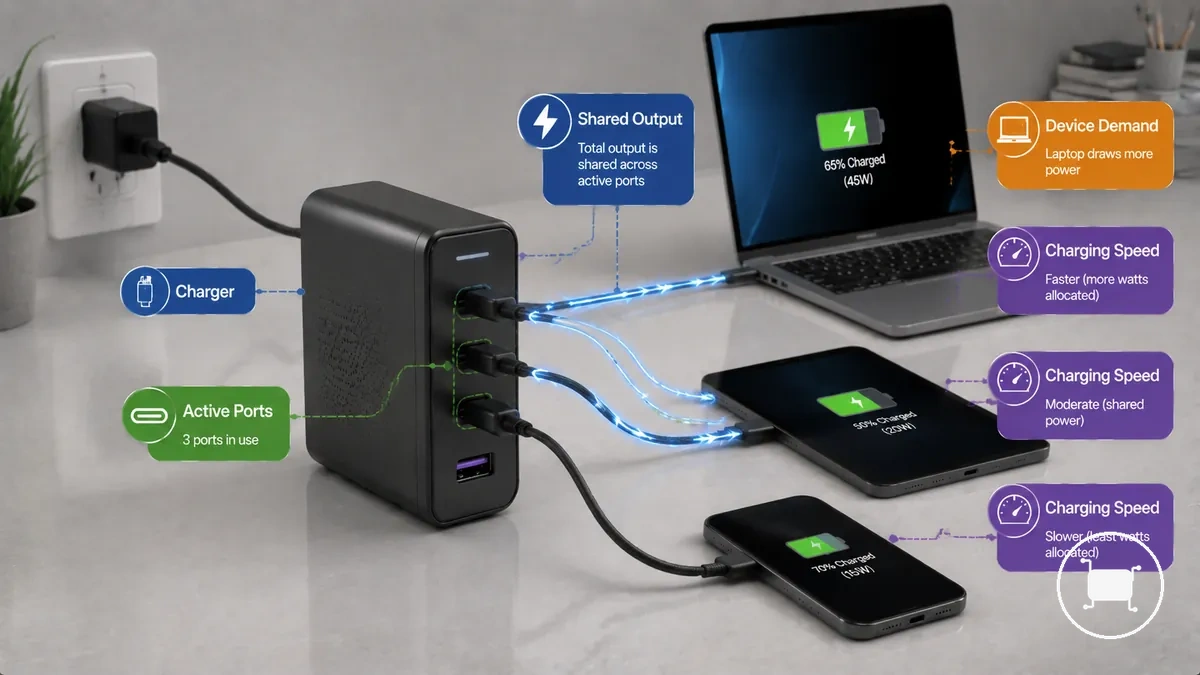

Güç paylaşımı, kullanılabilir çıkışın aktif portlara dağıtılması durumunda yavaş şarjı genellikle açıklayabilir. Ancak düşen şarj hızı otomatik olarak bir arızayı göstermez çünkü şarj davranışı cihaz talebine, şarj cihazı tasarımına, kablo kapasitesine ve mevcut port kullanımına bağlı olabilir. Paylaşımlı çıkışı anlamak, daha özel dağıtım koşullarını incelemeden önce şarj sonuçlarını yorumlamak için pratik bir yol sağlar.

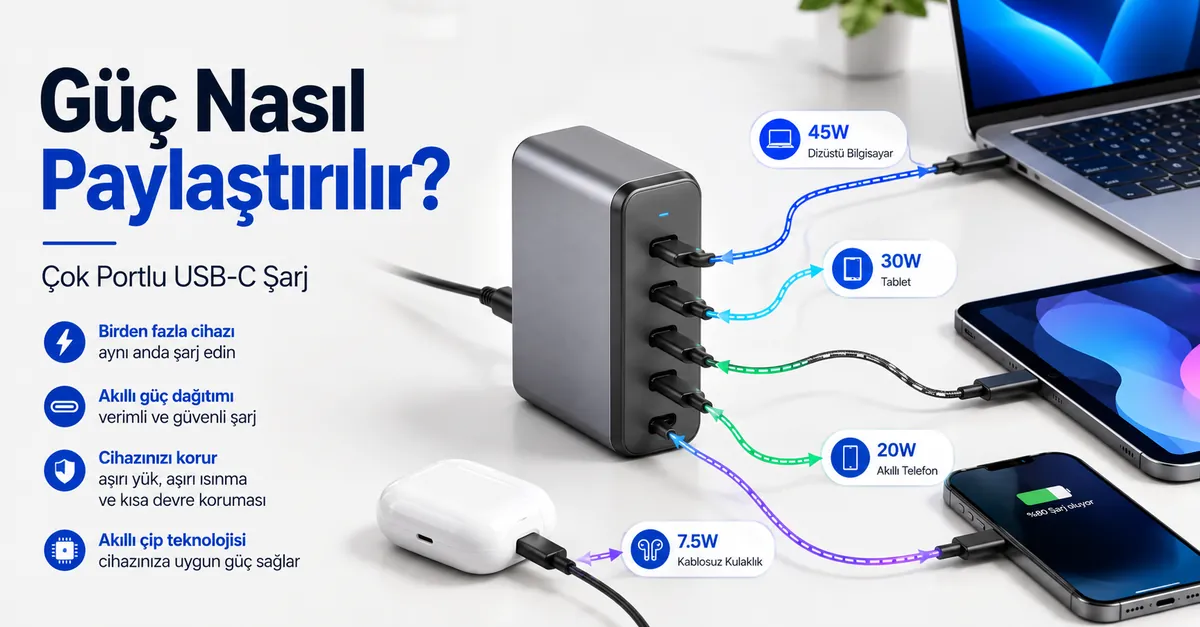

Çok portlu USB-C şarj cihazında güç paylaşımının anlamı

Güç paylaşımı, birden fazla cihaz bağlandığında çok portlu bir USB-C şarj cihazının kullanılabilir çıkışı aktif portlar arasında bölme şeklidir. Şarj cihazı, aktif portlar arasında paylaşılan watt değerini yönetir, bu nedenle şarj hızı bağlı cihaz talebine ve aktif port koşullarına bağlı olarak değişiklik gösterebilir.

Çok portlu bir USB-C şarj cihazında güç paylaşımının ne anlama geldiğini, şarj cihazını, aktif portları ve bağlı cihazlar arasındaki paylaşımlı çıkışı gösteren basit bir diyagramla görmek daha kolaydır.

İki bağlı cihaz aynı çok portlu USB-C şarj cihazını kullandığında, kullanılabilir çıkış tek bir bağlantıya ayrılmak yerine her iki aktif port arasında dağıtılabilir. Bu paylaşılan watt değeri, cihaz talebi değiştiğinde şarj hızını etkileyebilir.

Yaygın bir varsayım, güç paylaşımının her aktif portun aynı güç bölüşümünü alması anlamına geldiğidir. Uygulamada, güç dağıtımı şarj cihazı tasarımına, bağlı cihazlara ve aktif port koşullarına bağlı olabilir. Yüksek toplam watt değerine sahip bir şarj cihazı bile birden fazla port aktif olduğunda kullanılabilir çıkışı bölmeye devam edebilir.

Güç paylaşımı, toplam watt ve port sayısı ile ilişkilidir ancak bu kavramların hiçbiriyle aynı değildir çünkü yük altında aktif portlar arasında kullanılabilir çıkışın nasıl yönetildiğini tanımlar. Şarj cihazı düzenleri ve port yapılandırmaları hakkında daha geniş bağlam için çok portlu USB-C şarj cihazı sayfası'na bakın.

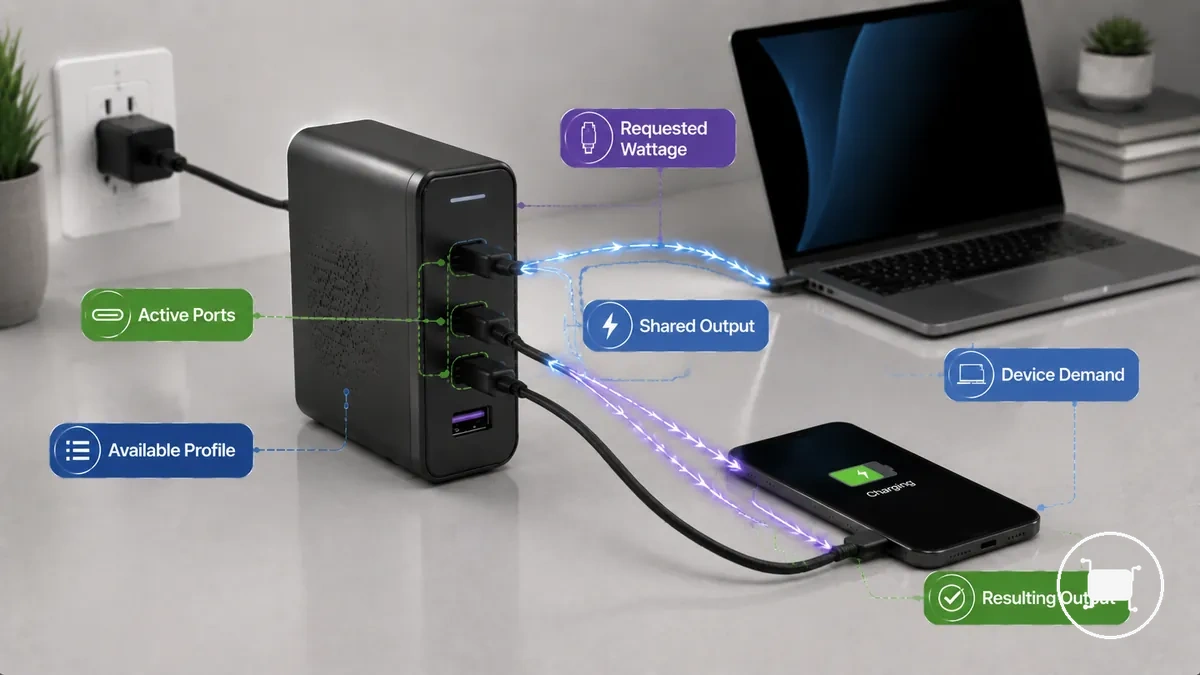

Paylaşımlı çıkışın bağlı portlar arasında nasıl dağıtıldığı

Paylaşımlı çıkış, aktif portlar, talep edilen watt, mevcut profil ve cihaz talebi arasındaki ilişkiye göre dağıtılır. Tek bir cihaz bağlandığında, ortaya çıkan çıkış o port için mevcut profille daha yakın örtüşebilir. Birden fazla bağlı port aktif hale geldiğinde, paylaşılan watt değeri farklı dağıtılabilir çünkü şarj cihazı çıkışı mevcut port kombinasyonu genelinde yönetmelidir.

Paylaşımlı çıkışın bağlı portlar arasında nasıl dağıtıldığını, aktif portları, talep edilen watt değerini ve ortaya çıkan çıkışı vurgulayan açıklamalı bir örnekle anlamak daha kolaydır. Görsel, bağlı cihaz talebinin belirli bir port kombinasyonunda tahsis edilen gücü nasıl etkileyebileceğini göstermektedir.

Bir dizüstü bilgisayar ve bir telefon aynı anda bağlandığında, her cihaz için talep edilen watt değeri farklılık gösterebilir. Bu nedenle ortaya çıkan çıkış, bağlı portlar arasında değişiklik gösterebilir çünkü şarj cihazı cihaz talebine ve aktif port durumuyla ilişkili mevcut profile yanıt verir.

Talep edilen watt ve mevcut profil, ortaya çıkan çıkışın bağlı portlar arasında neden farklılık gösterebileceğini açıklamaya yardımcı olur. İlgili kriterler için toplam watt ve tek port çıkışı sayfasına bakın. Aşağıdaki tablo, aktif port koşullarını cihaz talebi ve olası şarj sonuçlarıyla ilişkilendirmektedir.

Aktif port durumu	Cihaz talebi	Şarj cihazı çıkış davranışı	Olası şarj sonucu
Tek aktif port	Tek bir yüksek talepli cihaz	Mevcut profil tek bir bağlı porta yönlendirilebilir	Koşullar izin verdiğinde o cihaz için daha yüksek ortaya çıkan çıkış
İki aktif port	İki karışık talepli cihaz	Paylaşımlı çıkış talep edilen watt ve port kombinasyonuna göre dağıtılabilir	Bağlı cihazlar arasında farklı şarj hızları
Birden fazla aktif port	Birkaç küçük cihaz	Tahsis edilen güç şarj cihazı sınırları dahilinde daha fazla bağlı port arasında paylaşılabilir	Bazı koşullarda cihaz başına daha düşük ortaya çıkan çıkış

Çıkış değişiklikleri, şarj cihazı tasarımı, mevcut profiller ve aktif port koşulları bağlamında yorumlanmalıdır. Ortaya çıkan çıkıştaki bir değişiklik, her şarj cihazının aynı dağıtım yöntemini kullandığı anlamına gelmez çünkü güç dağıtımı port kombinasyonuna, cihaz talebine ve çıkış sınırlarına göre değişiklik gösterebilir.

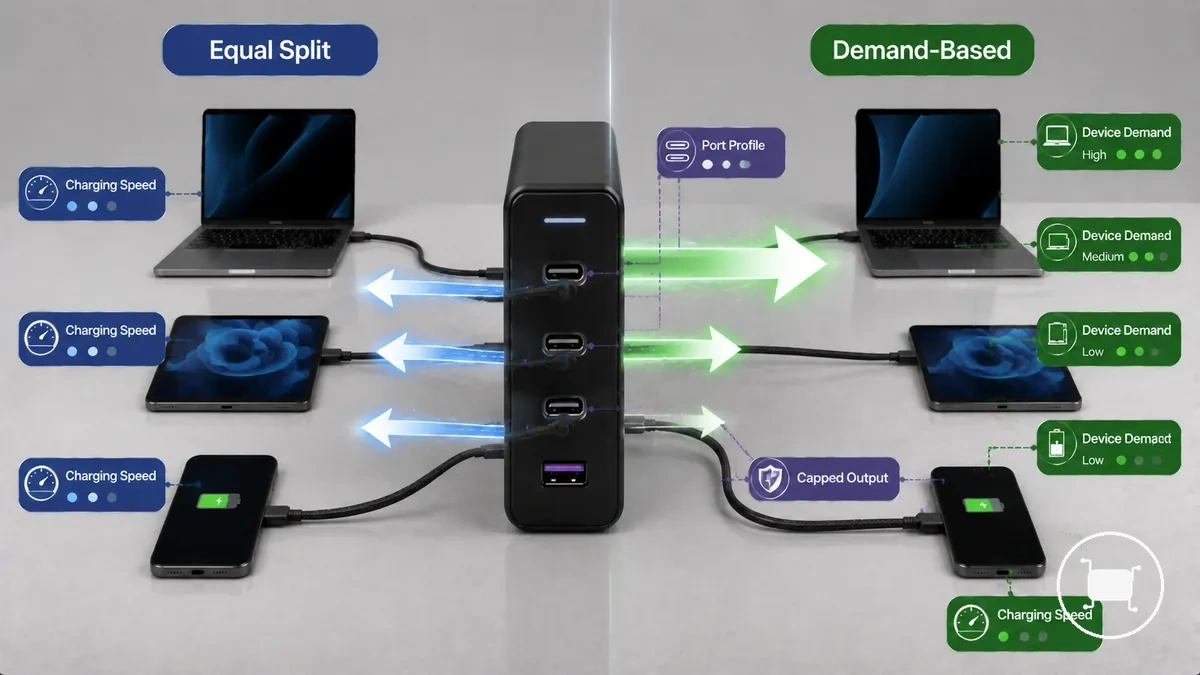

Eşit bölüşüm varsayımları ve talebe dayalı dağıtım

Eşit bölüşüm yaygın bir varsayımdır ancak aktif portlar için evrensel bir şarj kuralı değildir. Dağıtım davranışı şarj cihazı tasarımına, port profiline ve cihaz talebine göre değişiklik gösterebilir, bu nedenle şarj hızı bağlı cihazlar arasında farklılık gösterebilir. Eşit bölüşüm varsayımları ve talebe dayalı dağıtım, kullanıcıların güç bölüşümünü yorumlama şeklini gösteren bir karşılaştırma ile daha kolay anlaşılır.

Talebe dayalı dağıtım, şarj cihazı tasarımı bu davranışı desteklediğinde çıkışı cihaz talebine ve port profiline göre dağıtabilirken, sınırlı çıkış talepten bağımsız olarak kullanılabilir gücü kısıtlayabilir. Aşağıdaki karşılaştırma, eşit bölüşüm, sınırlı çıkış ve talebe dayalı dağıtımı evrensel sonuçlar yerine yorumlama kalıpları olarak ayırmaktadır.

Varsayım	Anlamı	Ne zaman ortaya çıkabilir	Neden yanıltıcı olabilir
Eşit bölüşüm	Çıkış aktif portlar arasında eşit olarak bölünür	Belirli şarj cihazı tasarımları veya port kombinasyonlarıyla	Dağıtım farklı koşullar altında değişiklik gösterebilir
Sınırlı çıkış	Bir portta çıkışı sınırlayan sabit bir üst sınır vardır	Bir port profili veya çıkış sınırı uygulandığında	Daha yüksek cihaz talebi ortaya çıkan çıkışı değiştirmeyebilir
Talebe dayalı dağıtım	Çıkış cihaz talebine ve port profiline göre değişiklik gösterebilir	Şarj cihazı tasarımı bu dağıtım yöntemini desteklediğinde	Davranış aktif port koşullarına bağlı olarak yine de değişebilir

Şarj hızı, kullanılan dağıtım yöntemi bağlamında yorumlanmalıdır. Cihaz talebi, port profili veya çıkış sınırları aktif portlar arasında değiştiğinde koşullu bir sonuç oluşabilir.

Sabit çıkış profilleri ve dinamik güç dağıtımı

Sabit bir çıkış profili, kullanılabilir gücü önceden tanımlanmış bir port etiketine ve aktif port kombinasyonuna göre atar. Bir şarj cihazı sabit çıkış profili kullandığında, ortaya çıkan cihaz çıkışı her port için önceden belirlenmiş çıkış sınırlarını takip edebilir ve profil değişikliği yalnızca belirli aktif port koşulları altında gerçekleşebilir. Sabit ve dinamik davranış arasındaki fark, başka bir cihaz bağlandığında ve kullanılabilir gücün daha fazla port arasında yönetilmesi gerektiğinde daha net hale gelir.

İkinci bir cihaz bağlandığında, dinamik güç dağıtımı, kullanılabilir gücü şarj cihazı tasarımına ve mevcut cihaz talebine bağlı olarak aktif port kombinasyonu arasında yeniden atayabilir. Örneğin, başka bir cihaz bağlamak kullanılabilir watt değerini değiştirebilir ve ortaya çıkan cihaz çıkışını etkileyen bir profil değişikliğine yol açabilir. Sabit bir çıkış profili, port etiketine bağlı önceden tanımlanmış sınırları takip etmeye devam edebilirken, dinamik yeniden atama modele ve aktif port koşullarına bağlıdır.

Dağıtım türü	Çıkış nasıl atanır	Neler değişebilir	Dikkat edilmesi gereken nokta
Sabit profil	Çıkış, önceden tanımlanmış bir port etiketi ve profilini takip eder	Kullanılabilir güç önceden belirlenmiş sınırlara bağlı kalabilir	Davranış yine de aktif port kombinasyonuna bağlı olabilir
Dinamik dağıtım	Kullanılabilir güç bağlı cihazlar arasında yeniden atanabilir	Profil değişikliği ve ortaya çıkan cihaz çıkışı değişiklik gösterebilir	Davranış, şarj cihazı tasarımına ve aktif port koşullarına bağlıdır

Güç paylaşımı özelliklerinde çıkış tabloları ve port kombinasyonları

Çıkış tabloları ve port kombinasyonları, aktif portları paylaşımlı çıkış davranışına eşleyen kriter sinyalleridir. Bir çıkış tablosu, kullanılabilir gücün farklı port kombinasyonları arasında nasıl atanabileceğini gösterir ve okuyucuların tek port değeri, çift port değeri ve eş zamanlı şarj sırasında birleşik çıkış durumu arasındaki farkı yorumlamasına yardımcı olur.

Bir çıkış tablosu, port etiketleri izole değerler yerine kombinasyon işaretleyicileri olarak ele alındığında daha kolay okunur. C1, C2 ve USB-A gibi etiketler genellikle belirli bir çıkış profiline hangi aktif portların dahil olduğunu belirtir ve port kombinasyonu paylaşılan watt değerini ve azaltılmış çıkış koşullarını etkileyebilir.

Özellik etiketi	Kontrol edilmesi gereken	Paylaşımlı çıkış için anlamı
Tek port değeri	Bir aktif port	Listelenen koşullar altında tek bir port kullanıldığında çıkış geçerlidir
İki port kombinasyonu	Çift port değeri	Birleşik çıkış, eş zamanlı şarj sırasında tek port değerinden farklı olabilir
Üç port kombinasyonu	Üç aktif port	Kullanılabilir güç daha fazla port arasında paylaşıldıkça azaltılmış çıkış oluşabilir
Karma USB-C ve USB-A	USB-C ve USB-A etiketleri	Farklı port türleri birlikte aktif olduğunda çıkış profili değişebilir

Ek bir cihaz bağlandığında, daha önce tek port değeriyle eşleşen bir port kombinasyonu azaltılmış çıkış durumuna geçebilir. Bu değişiklik, aktif portlara ve çıkış profiline bağlı olarak bağlı cihazlar için kullanılabilir birleşik çıkışı etkileyebilir.

Yararlı bir karar sinyali, listelenen toplam watt değerini çıkış tablosundaki port kombinasyonu girişleriyle karşılaştırmaktır. Farklı kombinasyonlar farklı çıkış profilleri gösteriyorsa, toplam watt değeri her USB-C ve USB-A portundan aynı anda eş zamanlı çıkış olarak yorumlanmamalıdır çünkü kullanılabilir güç aktif port kombinasyonuna göre değişiklik gösterebilir.

Tek port maksimumları ve birleşik port değerleri

Tek port maksimumu, bir aktif port kullanıldığında bir portun sağlayabileceği en yüksek çıkışı tanımlarken, birleşik port değeri birden fazla aktif port kullanıldığında paylaşımlı çıkışı tanımlar. Şarj cihazının toplam watt değeri, eş zamanlı şarj sırasında yüksek talepli bir cihaz için kullanılabilir olan aktif port çıkışından farklı olabilir.

Örneğin, bir şarj cihazı bir aktif port için daha yüksek bir tek USB-C maksimumu ve başka bir cihaz bağlandığında daha düşük bir paylaşımlı değer listeleyebilir. Bu durumda, birleşik port değeri aktif port durumu için geçerli olduğundan, yüksek talepli bir cihaz tek port maksimumunu alamayabilir. Aşağıdaki karşılaştırma, tek port maksimumunu birleşik port değerinden ayırmaktadır.

Değer türü	Size ne söyler
Tek port maksimumu	İlgili port listelenen koşul altında kullanıldığında bir portun sağlayabileceği en yüksek çıkış
Birleşik port değeri	Eş zamanlı şarj sırasında birden fazla aktif port arasında kullanılabilir paylaşımlı çıkış

Paylaşımlı port grupları ve bağımsız port çıkışı

Paylaşımlı port grubu, aynı paylaşımlı güç havuzundan beslenen bir port kümesidir; bu nedenle bu port grubu içindeki aktif portlar eş zamanlı şarj sırasında birbirini etkileyebilir. Çıkış paylaşımlı bir güç havuzundan dağıtıldığında, başka bir cihaz aktif hale gelirse bir cihazın şarj sonucu değişebilir çünkü kullanılabilir güç grup genelinde paylaşılmaktadır.

Port grubu ipuçları, şarj sonuçlarını karşılaştırmadan önce paylaşımlı çıkış davranışını yorumlamaya yardımcı olabilir.

• Bir port grubu etiketi, gruplanmış portların aynı paylaşımlı güç havuzundan beslendiğini gösterebilir; bu da eş zamanlı şarj sırasında aktif port çıkışını etkileyebilir.
• Paylaşımlı bir çıkış profili, birden fazla aktif portun birlikte yönetildiğini gösterebilir; bu da ek cihazlar bağlandığında farklı şarj sonuçlarına yol açabilir.
• Belirli gruplanmış portlara atanan birleşik değerler, kullanılabilir gücün her port için ayrı ayrı ayrılmak yerine bu port grubu arasında paylaşıldığına dair bir ipucu olabilir.
• Ayrı çıkış profilleri, daha bağımsız denetleyici davranışına işaret edebilir; ancak bağımsız port çıkışı yine de şarj cihazı tasarımına ve aktif port koşullarına bağlı olabilir.

Bağımsız port çıkışı, denetleyici davranışı ve dahili güç yönetimi tasarımı nedeniyle bir portun diğer portlardaki aktiviteden daha az etkilenebileceği anlamına gelir. Ancak bağımsız port çıkışı yalnızca fiziksel yerleşime dayanarak varsayılmamalıdır çünkü dahili tasarım her zaman görünür değildir ve eş zamanlı şarj etkileri yine de şarj cihazının port gruplarını nasıl düzenlediğine bağlı olabilir.

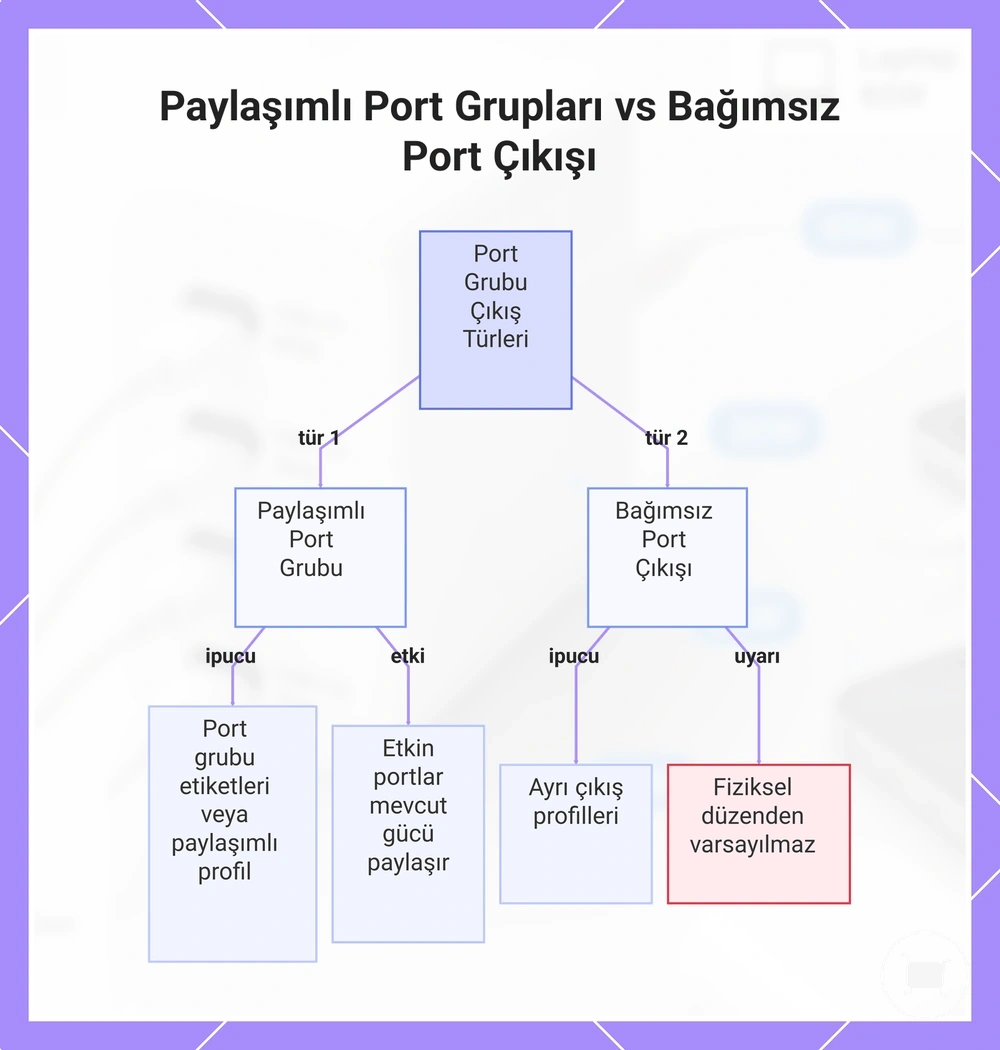

Bu grafik, paylaşımlı port grupları ile bağımsız port çıkışını karşılaştırarak, temel tanımlama ipuçlarını ve fiziksel düzenden varsayım yapılmaması gerektiğine dair bir uyarıyı vurgulamaktadır.

Eş zamanlı şarj sırasında port önceliği ve cihaz talebi

Port önceliği ve cihaz talebi, eş zamanlı şarj sırasında kullanılabilir gücün nasıl dağıtıldığını etkiler. Belirli şarj cihazı tasarımlarında öncelikli bir port daha fazla kullanılabilir çıkış alabilirken, cihaz talebi ve müzakere edilen profil bağlı her cihaz için ortaya çıkan çıkışın belirlenmesine yardımcı olur. Port sırası, şarj cihazı etiketlemesi ve aktif cihaz koşullarının tümü şarj önceliğini etkileyebilir.

En yüksek talepli bir cihaz ve daha düşük talepli bir cihaz aynı anda bağlandığında, en yüksek talepli cihazı etiketlenmiş öncelikli porta yerleştirmek, cihaz talebini şarj cihazının tercih edilen çıkış yoluyla hizalamaya yardımcı olabilir. Bu sonuç, her şarj cihazı için geçerli olan sabit bir öncelik kuralından ziyade şarj cihazı tasarımına, port sırasına ve müzakere edilen profile bağlıdır.

Port ipuçları, eş zamanlı şarj sırasında cihaz talebiyle birlikte değerlendirildiğinde önceliği yorumlamak daha kolay hale gelir.

• Etiketlenmiş bir öncelikli port, daha yüksek talepli bir cihaz için kullanılabilir gücü etkileyebilecek tercih edilen bir çıkış yolunu gösterebilir.
• Birden fazla cihaz aktif olduğunda, daha yüksek bir cihaz güç talebi, daha düşük talepli bir cihazdan farklı bir müzakere edilen profil alabilir.
• Şarj cihazı özelliklerinde gösterilen port sırası, şarj önceliği ve ortaya çıkan çıkış davranışı hakkında ipuçları sağlayabilir.
• Farklı aktif cihazlar, farklı müzakere edilen profilleri tetikleyebilir; bu da bağlı portlar arasındaki çıkış sonucunu değiştirebilir.
• Aynı portlar aktif kalsa bile, cihaz talebi değiştiğinde şarj cihazı tasarımı çıkışı farklı şekilde atayabilir.

Cihaz talebi, cihaz güç talebi ve şarj cihazı ile bağlı cihazlar arasında kurulan müzakere edilen profil aracılığıyla değerlendirilir. Bu süreç, eş zamanlı şarj sırasında her cihaz için kullanılabilir ortaya çıkan çıkışın belirlenmesine yardımcı olur. Öncelik sırası, şarj cihazı etiketlemesi, aktif cihazlar ve müzakere edilen profiller bağlamında yorumlanmalıdır. Şarj cihazı düzenlerinin şarj önceliğiyle nasıl ilişkili olduğu hakkında ek açıklama için port önceliği ve port sayısı sayfasına bakın.

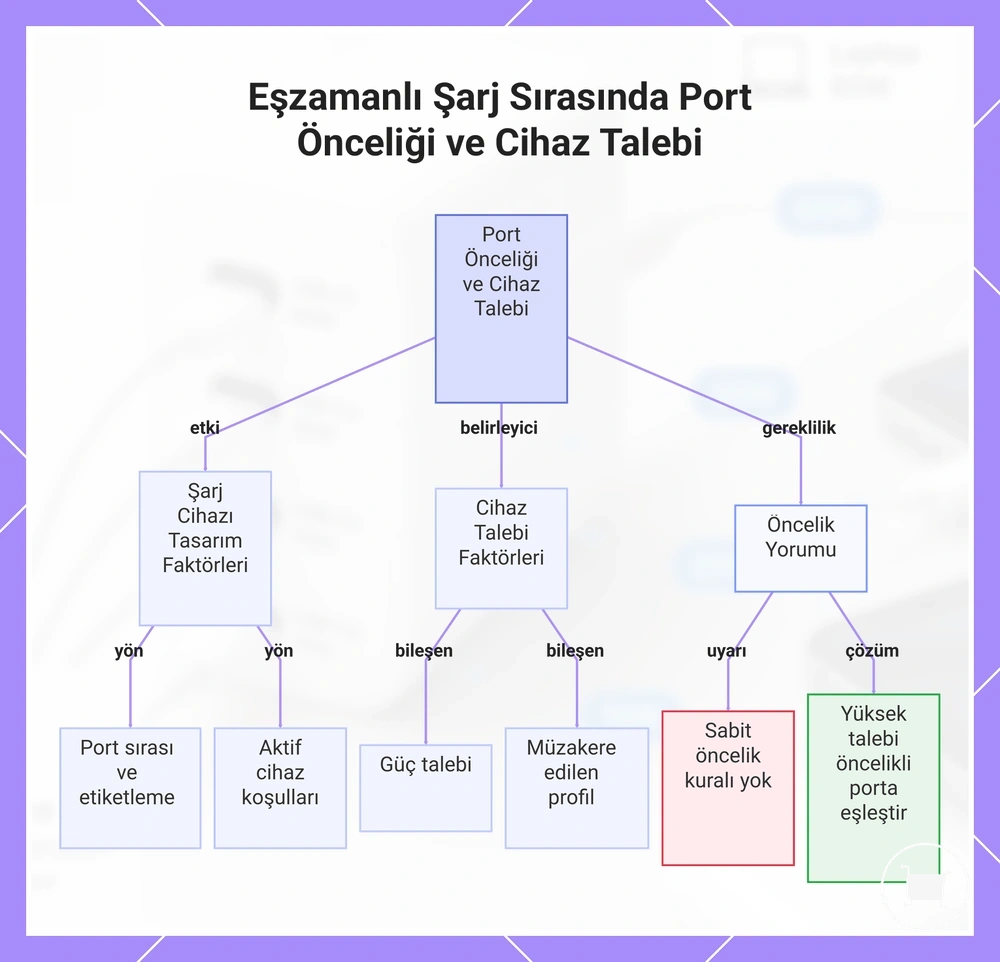

Bu grafik, birden fazla cihaz aynı anda şarj olurken port önceliği ve cihaz talebinin güç dağıtımını nasıl belirlediğini açıklar.

Birkaç USB-C portu kullanıldığında öncelik sırası

USB-C portları için öncelik sırası modele bağlıdır ve port etiketleri, port konumu ve şarj cihazı tasarımı tarafından belirlenebilir. Birden fazla USB-C portu aynı anda aktif olduğunda, öncelik sırası belirli bir aktif cihaz koşulu altındaki güç etkisini etkileyebilir ancak tercih edilen sıra yalnızca yerleşime dayanarak varsayılmamalıdır.

Port etiketleri önceliği görünür kıldığında, paylaşımlı çıkış davranışını yorumlamak için yararlı bir ipucu sağlayabilir. Örneğin, bir şarj cihazı bir USB-C portunu diğerinden ayırt etmek için etiketlenmiş öncelik kullanabilir; bu da belirli bir aktif cihaz koşulu altında çıkışı etkileyebilir. USB-C portları etiketlenmemişse, öncelik sırası daha az kesindir ve paylaşımlı çıkış davranışı hakkında sonuç çıkarmadan önce port kombinasyonu özelliği kontrol edilmelidir.

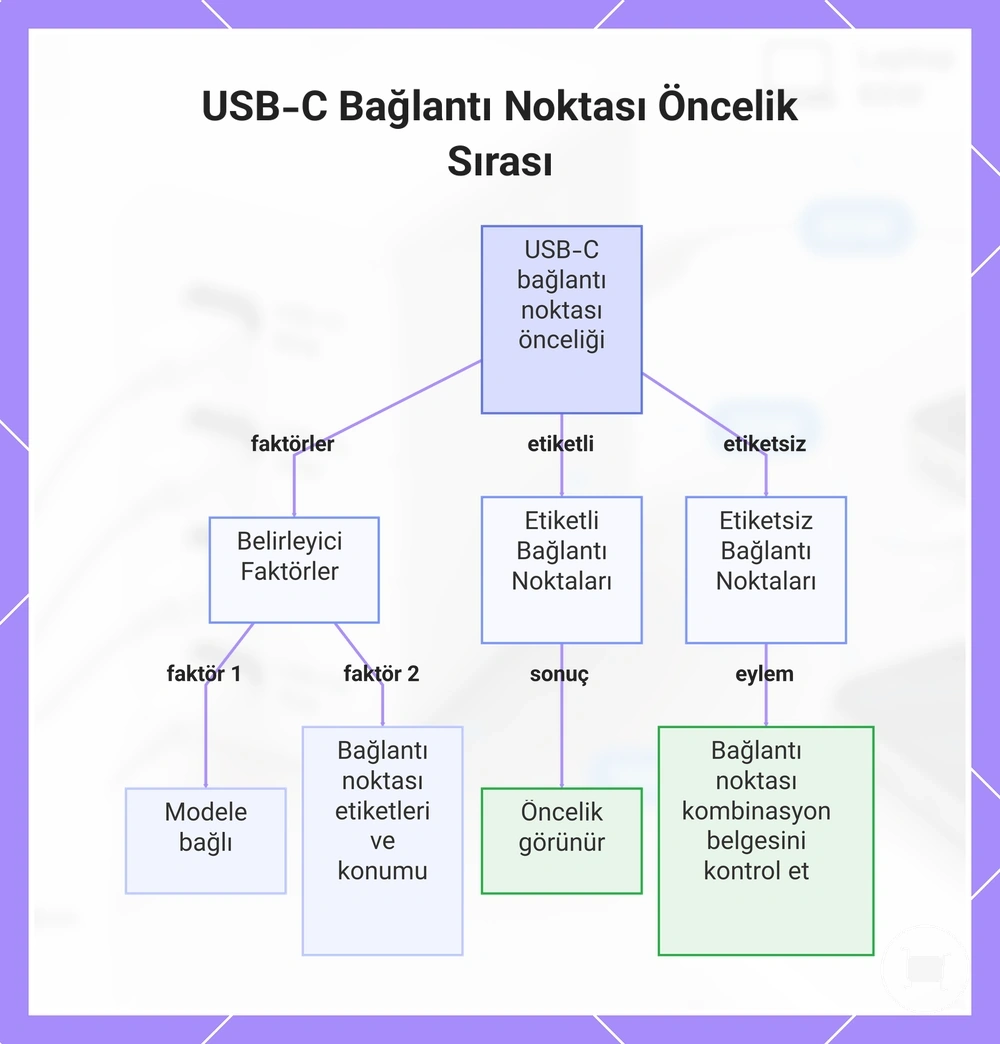

Bu grafik, USB-C bağlantı noktalarının öncelik sırasının nasıl belirlendiğini ve bağlantı noktası etiketlerine göre paylaşılan çıkış davranışının nasıl yorumlanacağını açıklar.

Güç bölüşümü içinde cihaz talebi ve USB-C PD müzakeresi

USB-C PD müzakeresi ve cihaz talebi, bağlı cihazlar arasında kullanılabilir çıkışın nasıl atandığını belirleyerek güç bölüşümünü etkiler. Müzakere edilen çıkış, cihaz talebine, kablo kapasitesine, PD profiline ve şarj cihazı sınırına bağlıdır, bu nedenle aynı şarj cihazı ve portlar kullanılsa bile nihai çıkış değişiklik gösterebilir. USB-C PD müzakeresi tüm bağlı bileşenlere bağlı olduğu için şarj davranışı koşullu kalır.

USB-C PD müzakeresi, bir cihaz talebini kablo kapasitesi, bir PD profili ve şarj cihazı sınırıyla birleştiren süreçtir. Cihaz talebi, talep edilen gücü etkilerken, şarj cihazı sınırı ve uyumlu bileşenler müzakere edilen çıkışın belirlenmesine yardımcı olur. Sonuç olarak, cihaz talebi, kullanılabilir çıkış veya kablo kapasitesi farklılaştığında güç bölüşümü değişebilir.

Bir cihaz, bir portun sağlayabileceğinden daha az güç talep ettiğinde, müzakere edilen çıkış o portun maksimum kullanılabilir çıkışından ziyade daha düşük cihaz talebine daha yakın kalabilir. Örneğin, dizüstü bilgisayar ve telefon şarj ihtiyacı bölümünde açıklanan karışık talepli bir düzenek, cihaz talebinin güç bölüşümü sırasında atanan nihai çıkışı nasıl etkilediğini gösterebilir. Nihai şarj davranışı, cihaz talebine, kablo kapasitesine, PD profiline, şarj cihazı sınırına ve diğer bağlı cihazlar tarafından oluşturulan aktif koşullara bağlıdır.

Çoklu cihaz şarjının hızı neden düşürebileceği

Çoklu cihaz şarjı hızı düşürebilir çünkü kullanılabilir güç birden fazla bağlı cihaz arasında paylaşılır. Şarj yavaşlaması, özellikle cihaz talebi arttığında veya aktif port kombinasyonu değiştiğinde, bir arızadan ziyade paylaşımlı yükün normal bir sonucu olabilir.

Paylaşılan kapasite aktif portlar arasında bölünür, bu nedenle her cihaz kullanılabilir çıkışın farklı bir kısmını alabilir. Ortaya çıkan şarj hızı, cihaz talebine, şarj cihazı tasarımına ve o anda kullanılan aktif port kombinasyonuna bağlıdır.

Ek bir cihaz bağlandığında, şarj cihazı çıkışı aktif port kombinasyonu genelinde ayarlarken yeniden müzakere gerçekleşebilir. Bu çıkış değişikliği, her cihaz için kullanılabilir gücü değiştirebilir ve tüm bağlı cihazlar normal şekilde çalışıyor olsa bile daha yavaş şarja yol açabilir.

Isı sınırları da daha ağır paylaşımlı yük altında şarj davranışını etkileyebilir. Isı yönetimi kullanılabilir çıkışı etkilediğinde, şarj cihazı amaçlanan koşulları dahilinde çalışıyor olsa bile sonuç algılanan yavaş şarj olarak görünebilir.

Çoklu cihaz şarjı genellikle değişen cihaz talebi, yeniden müzakere, paylaşılan kapasite ve ısı sınırlarını içerir, bu nedenle düşük hız yük altında normal bir sonuç olabilir. Bununla birlikte, kalıcı arızalar, tekrarlanan bağlantı kesilmeleri veya hiç şarj olmayan cihazlar, normal paylaşımlı yük davranışından farklı bir kategoriye girer. Beklenen şarj yavaşlamasının ötesine geçen durumlar için birden fazla portta şarj sorunları sayfasına bakın.

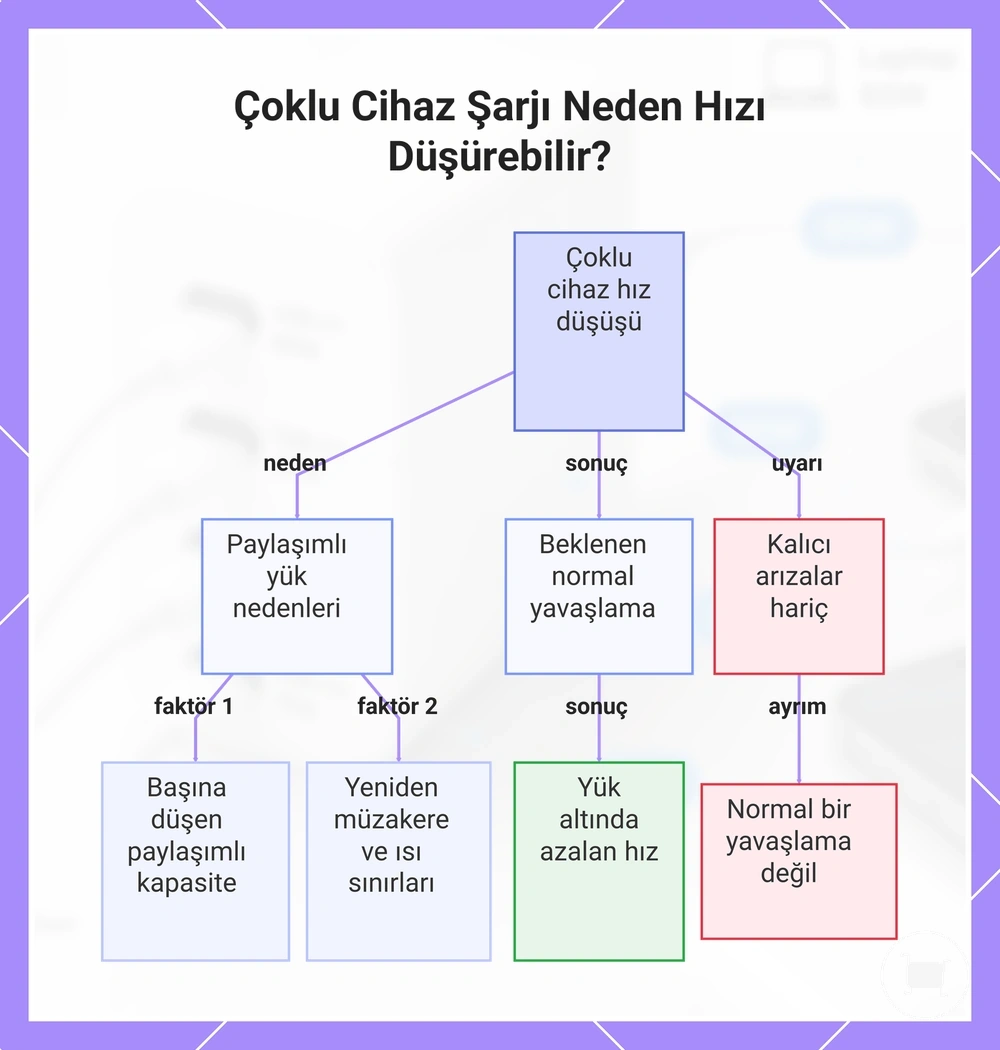

Bu grafik, birden fazla cihaz bağlandığında şarj hızı düşüşünün nedenlerini gösterir ve yavaşlamanın ne zaman normal olduğunu, ne zaman bir arıza belirtisi olduğunu açıklar.

Bir cihaz takıldığında veya çıkarıldığında güç yeniden tahsisi

Güç yeniden tahsisi, diğer cihazlar şarj olurken bir cihaz takıldığında veya çıkarıldığında oluşabilen normal bir paylaşımlı çıkış olayıdır. Şarj cihazı yeniden müzakere gerçekleştirebilir ve yeni bir çıkış profili atayabilir, bu nedenle kullanıcı tarafından görülebilir davranış bir kusur belirtisi olmaksızın kısa süreliğine değişebilir.

Bağlantı olayı paylaşımlı çıkışın nasıl tahsis edildiğini değiştirdiği için geçici bir düşüş veya kısa bir kesinti oluşabilir. Örneğin, ikinci bir cihazı takmak, şarj cihazı yeni bir çıkış profili uygulamadan önce yeniden müzakerenin başlamasına neden olabilir. Süreç tipik olarak şu sırayı izler:

1. Paylaşımlı çıkış etkinken bir cihaz takılır veya çıkarılır.
2. Bağlı cihaz kombinasyonu değiştiği için şarj cihazı yeniden müzakereye başlayabilir.
3. Yeni bir çıkış profili atanırken geçici bir düşüş veya kısa bir kesinti oluşabilir.
4. Kullanıcı tarafından görülebilir davranış, güç yeniden tahsisi tamamlandıktan sonra kararlı bir şarj durumuna dönebilir.

Yüksek talepli cihazlarla paylaşılan kapasite sınırları

Yüksek talepli cihazlar daha fazla paylaşılan kapasite tüketebilir ve aynı şarj cihazına bağlı daha küçük cihazlar için daha az kullanılabilir çıkış bırakabilir. Şarj sonucu, yalnızca bağlı cihaz sayısından ziyade cihaz çekişine, şarj cihazı tavanına ve aktif port kombinasyonuna bağlıdır.

Güç tüketen bir cihaz, daha düşük talepli bir cihazın yanına eklendiğinde, daha yüksek cihaz çekişi kullanılabilir paylaşılan kapasitenin daha fazlasını kullanabilir. Şarj cihazı tavanına ulaşılırsa, kalan çıkış aktif port kombinasyonu genelinde yeniden dağıtılabilir ve bu da daha küçük cihazlar için şarj sonucunu değiştirebilir. Ağır yük altında ısıya bağlı kısma da oluşabilir ancak bu, azaltılmış çıkışın birincil nedeni yerine destekleyici bir koşul olarak ele alınmalıdır.

Bu karar sinyalleri, daha yüksek bir toplam çıkışın uygun olup olmadığını belirlemeye yardımcı olabilir:

• Yüksek talepli bir cihaz düzenli olarak şarj cihazı tavanına ulaşıyorsa, daha yüksek toplam çıkışa sahip bir şarj cihazı daha fazla paylaşılan kapasite sağlayabilir.
• Birden fazla aktif port ağır cihaz çekişiyle kullanılıyorsa, çıkış sınırları daha belirgin hale gelebilir.
• Yüksek talepli bir cihaz eklendikten sonra daha küçük cihazlar daha yavaş şarj oluyorsa, paylaşılan kapasite daha fazla baskı altında olabilir.
• Ağır yük sırasında aktif port kombinasyonu sık sık değişiyorsa, kullanılabilir çıkış bağlı cihazlar arasında yeniden dağıtılabilir.

Isıya bağlı kısma, azaltılmış şarj performansının ana açıklaması yerine olası bir sınır koşulu olarak değerlendirilmelidir. Sürekli şarj sırasındaki termal davranış hakkında daha fazla bilgi için ağır şarj yükü altında ısı sayfasına bakın.

Gerçek cihaz kombinasyonları için güç paylaşımı özelliklerini okuma

Güç paylaşımı özellikleri, şarj cihazının başlık çıkışı yerine gerçek cihaz kombinasyonlarınızla eşleştirildiğinde en kullanışlı halini alır. Beklenen çıkış, birlikte çalışan cihaz çiftine, gerekli watt değerine, port seçimine, listelenen çıkış profiline, birleşik değere, kablo kapasitesine ve cihaz talebine bağlıdır.

Örneğin, bir dizüstü bilgisayar ve bir telefon, iki düşük talepli cihazdan farklı bir şarj sonucu üretebilir çünkü gerekli watt değeri ve aktif port kombinasyonu farklıdır. Bir şarj cihazının uygun olup olmadığına karar vermeden önce, bu kriterleri kendi cihaz karışımınız için kontrol edin:

• Cihaz çiftini doğrulayın ve her iki cihaz için gerekli watt değerini tahmin edin.
• Seçilen port kombinasyonunun listelenen çıkış profiliyle eşleşip eşleşmediğini kontrol edin.
• Birleşik değeri tek bir port değerine güvenmek yerine toplam taleple karşılaştırın.
• Kablonun kapasitesinin seçilen portlar için müzakere edilen çıkışı desteklediğini doğrulayın.
• Beklenen çıkışı cihaz talebine, port seçimine ve listelenen çıkış profiline bağlı koşullu olarak değerlendirin.

Gerekli watt değeri, tek başına değil, birleşik değerle birlikte yorumlanmalıdır. Birden fazla port aktifken daha yüksek bir tek port değeri, gerçek bir cihaz kombinasyonu için kullanılabilir çıkışı temsil etmeyebilir, bu nedenle birleşik değer genellikle daha ilgili karar kriteridir.

Yaygın bir yanılgı, reklamı yapılan en yüksek çıkışın otomatik olarak her cihaz çifti için geçerli olduğudur. Uygulamada, beklenen çıkış gerekli watt değerine, port seçimine, birleşik değere, kablo kapasitesine ve cihaz talebine bağlıdır, bu nedenle şarj sonucu tek bir özellikten ziyade eksiksiz güç paylaşımı özelliklerinden yorumlanmalıdır.

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

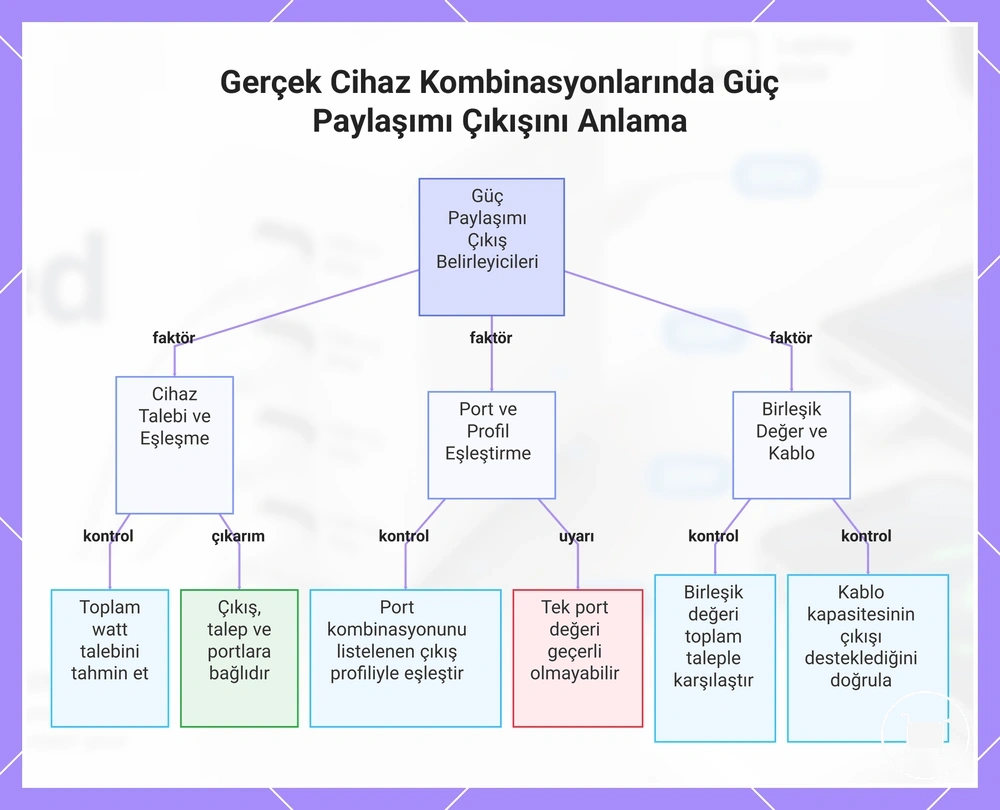

Bu grafik, gerçek bir cihaz kombinasyonu için gerçek şarj çıkışını belirlemek üzere güç paylaşımı özelliklerini okurken dikkate alınması gereken temel faktörleri ve kontrolleri gösterir.

Yük altında azaltılmış çıkışı gösteren özellik kalıpları

Azaltılmış çıkış kalıpları, birkaç port aktifken bir şarj cihazının daha düşük çıkış sağlayabileceğini gösterebilen özellik okuma sinyalleridir. Yalnızca en yüksek yayınlanan değere odaklanmak yerine, toplam çıkış, port başına maksimum, C1+C2, paylaşımlı, bölünmüş ve azaltılmış watt etiketlerini ilgili port kombinasyonuyla birlikte yorumlayarak olası şarj sonucunu tahmin edin.

Örneğin, bir şarj cihazı yüksek bir toplam çıkışın reklamını yaparken, cihazlarınız için gereken port kombinasyonu daha düşük bir paylaşımlı değere sahip olabilir. Sonuç çıkarmadan önce, bu etiket kalıplarını sabit kurallar yerine yorumlama sinyalleri olarak kullanın çünkü adlandırma kuralları üreticiye göre değişiklik gösterebilir.

• Toplam çıkış: Şarj cihazının genel kapasitesini tanımlayabilir; aktif port kombinasyonunuz için geçerli olup olmadığını doğrulayın.
• Port başına maksimum: Genellikle belirli bir koşul altındaki bir porta atıfta bulunur; birden fazla port aktifken değerin değişip değişmediğini kontrol edin.
• C1+C2: Birleşik bir USB-C port kombinasyonunu gösterebilir; her portun bireysel maksimum değerine ulaştığını varsaymak yerine, bu eşleştirme için listelenen çıkışı doğrulayın.
• Paylaşımlı: Bağlı portların ortak bir güç havuzundan beslendiğini gösterebilir; çıkışın aktif portlar arasında nasıl tahsis edildiğini doğrulayın.
• Bölünmüş: Kullanılabilir çıkışın bağlı cihazlar arasında bölündüğünü gösterebilir; elde edilen değerleri gerekli watt değerinizle karşılaştırın.
• Azaltılmış watt etiketleri: Genellikle belirli bir port kombinasyonu için daha düşük çıkış modunu belirtir; azaltılmış değerin amaçlanan cihaz karışımınızla eşleşip eşleşmediğini doğrulayın.
