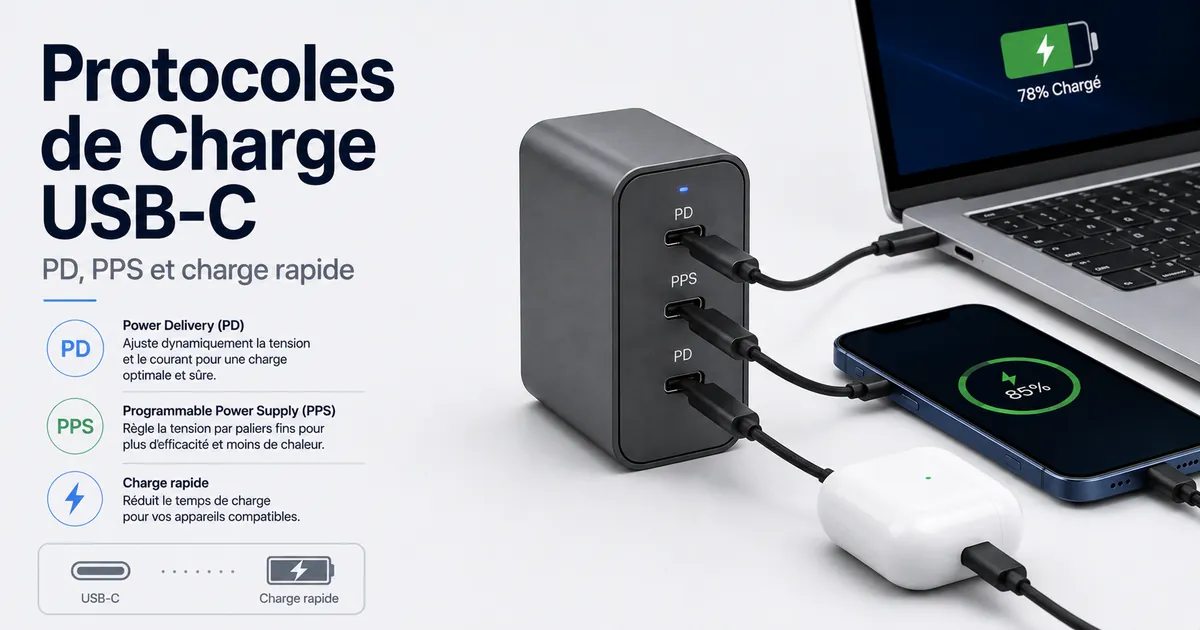

Compatibilité des protocoles des chargeurs USB-C multiport pour la charge rapide
La compatibilité des protocoles d'un chargeur USB-C multiport dépend du protocole pris en charge par le chargeur, du protocole que l'appareil peut demander, de la capacité du câble et du port utilisé. Un connecteur USB-C seul ne garantit pas la charge rapide, car des protocoles comme USB-C Power Delivery, PPS ou Quick Charge interviennent dans la négociation de puissance qui détermine si un appareil peut utiliser un mode de charge plus élevé.
Cette page présente la compatibilité des protocoles comme un problème d'appariement entre appareil et chargeur, et non comme un classement de produits ou une liste de vérification de réparation. Pour un contexte plus large concernant les ports, la puissance, les câbles et l'utilisation multi-appareils, consultez le guide du chargeur USB-C multiport avant de restreindre la décision au support des protocoles.
Un protocole compatible peut permettre une charge plus rapide lorsque le chargeur, l'appareil, le câble et les conditions du port actif prennent tous en charge le même mode de charge. Si une condition fait défaut, le même chargeur peut toujours charger l'appareil, mais il peut utiliser un mode inférieur ou de secours plutôt que le mode le plus rapide indiqué sur l'étiquette du chargeur.
Compatibilité des protocoles des chargeurs USB-C multiport pour la charge rapide
La compatibilité des protocoles d'un chargeur USB-C multiport dépend du protocole pris en charge par le chargeur, du protocole que l'appareil peut demander, de la capacité du câble et du port utilisé. Un connecteur USB-C seul ne confirme pas la charge rapide, car des protocoles comme USB-C Power Delivery, PPS ou Quick Charge participent à la négociation de puissance qui détermine si un appareil peut utiliser un mode de charge plus élevé.
Cette page présente la compatibilité des protocoles comme un problème d'appariement entre appareil et chargeur, et non comme un classement de produits ou une liste de vérification de réparation. Pour un contexte plus large sur les ports, la puissance, les câbles et l'utilisation multi-appareils, consultez le guide du chargeur USB-C multiport avant de restreindre la décision au support des protocoles.
Un protocole compatible peut permettre une charge plus rapide lorsque le chargeur, l'appareil, le câble et le port actif prennent tous en charge le même mode de charge. Si une condition fait défaut, le même chargeur peut toujours charger l'appareil, mais il peut utiliser un mode inférieur ou de secours plutôt que le mode le plus rapide indiqué sur l'étiquette du chargeur.
Principales familles de protocoles de charge rapide USB-C
Les principales familles de protocoles de charge rapide USB-C aident à identifier comment un chargeur USB-C multiport communique avec les appareils compatibles. USB Power Delivery (PD), Programmable Power Supply (PPS) et Quick Charge (QC) sont les familles de protocoles les plus courantes sur les étiquettes des chargeurs, tandis que les modes de charge pris en charge et le comportement de repli peuvent varier selon que l'appareil connecté prend en charge le même protocole.

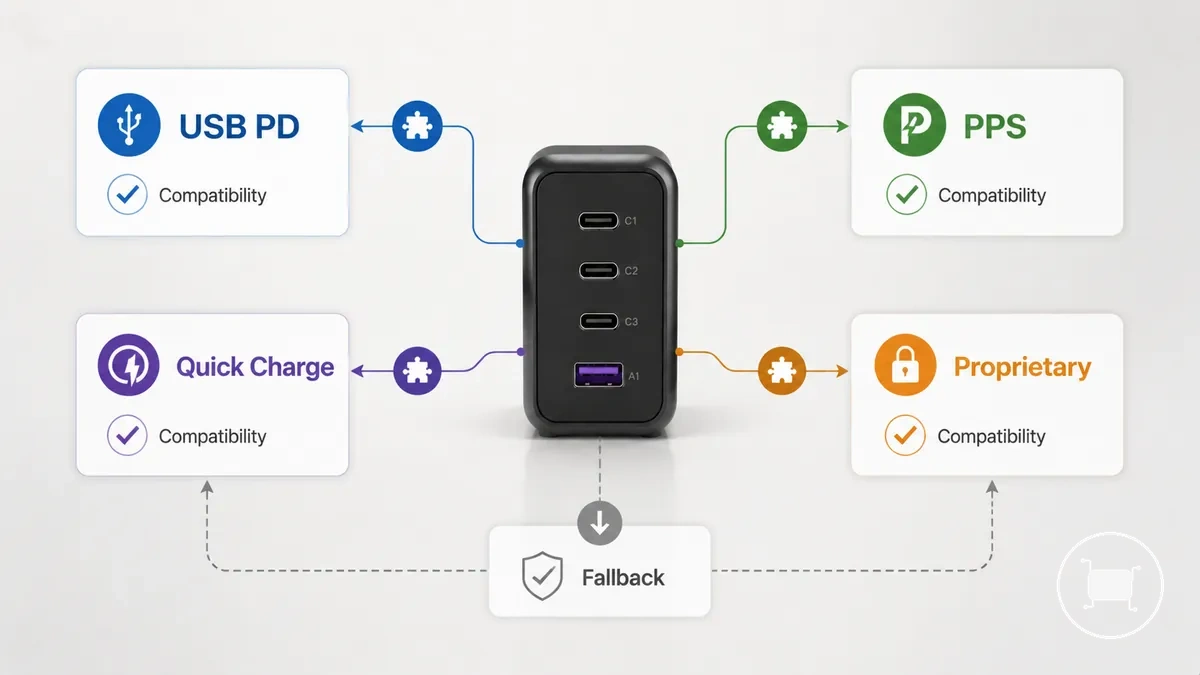

L'image organise les familles de protocoles selon leur rôle et leur compatibilité, ce qui rend les étiquettes des chargeurs plus faciles à interpréter. Elle distingue les familles de protocoles principales des alternatives spécifiques au fabricant sans les présenter comme des classements de produits.
| Famille de protocole | Rôle principal | Implication sur la compatibilité |
|---|---|---|
| USB Power Delivery (PD) | Négociation générale de puissance USB-C | Courant sur de nombreux appareils USB-C, bien que les modes de charge disponibles dépendent du support de l'appareil. |
| Programmable Power Supply (PPS) | Ajuste la puissance dynamiquement pendant les sessions de charge prises en charge | Peut être disponible uniquement lorsque le chargeur et l'appareil connecté prennent en charge PPS. |
| Quick Charge (QC) | Famille de protocoles de charge rapide pour appareils compatibles | Peut utiliser un autre mode de charge pris en charge lorsque Quick Charge n'est pas disponible. |
| Protocoles propriétaires | Méthodes de charge spécifiques au fabricant | La compatibilité varie selon le chargeur et l'appareil, donc les fonctionnalités spécifiques au protocole dépendent d'un support correspondant. |
USB-C Power Delivery et les profils de puissance fixes
USB-C Power Delivery (PD) est le protocole de charge rapide USB-C de base utilisé par de nombreux téléphones, tablettes, ordinateurs portables et accessoires compatibles. Dans PD, les profils de puissance fixes définissent les niveaux de puissance négociés qu'un chargeur peut offrir, tandis que l'appareil connecté demande un profil compatible en fonction de ses besoins de charge. La disponibilité des profils dépend du support du chargeur, de la capacité du câble et de la compatibilité de l'appareil.

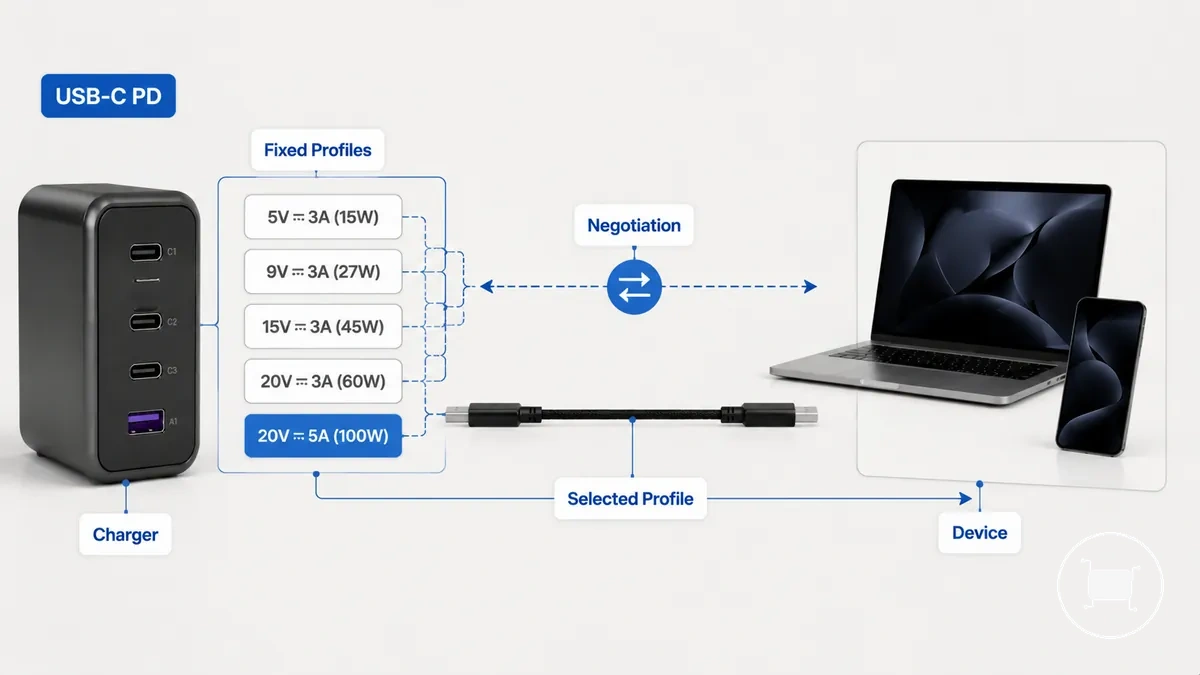

L'image illustre comment la sélection de profil fixe fonctionne dans USB-C Power Delivery plutôt que dans la charge USB-C générale. Lors de la négociation, le chargeur annonce ses profils fixes pris en charge et l'appareil connecté demande une option compatible. Si le profil préféré n'est pas disponible, la charge peut revenir à un autre profil pris en charge afin que la connexion puisse continuer en utilisant un mode de charge mutuellement pris en charge.
PPS et le contrôle ajustable tension-courant
Programmable Power Supply (PPS) est une extension programmable au sein d'USB Power Delivery qui permet d'ajuster plus précisément la tension et le courant pendant une session de charge. Contrairement aux profils fixes de Power Delivery, PPS permet un réglage plus fin de la puissance, mais sa disponibilité dépend d'un support compatible à la fois du chargeur et de l'appareil connecté.
PPS met l'accent sur le contrôle ajustable tension-courant plutôt que sur la sélection de profil fixe. Un appareil compatible peut demander des niveaux de puissance changeants à mesure que les conditions de charge évoluent, et un chargeur compatible peut répondre avec des ajustements correspondants. Ce contrôle programmable peut améliorer l'efficacité de charge ou le comportement thermique dans les sessions de charge prises en charge, bien que le résultat dépende du support du chargeur, de la capacité du câble et de la compatibilité de l'appareil, et non de PPS seul.

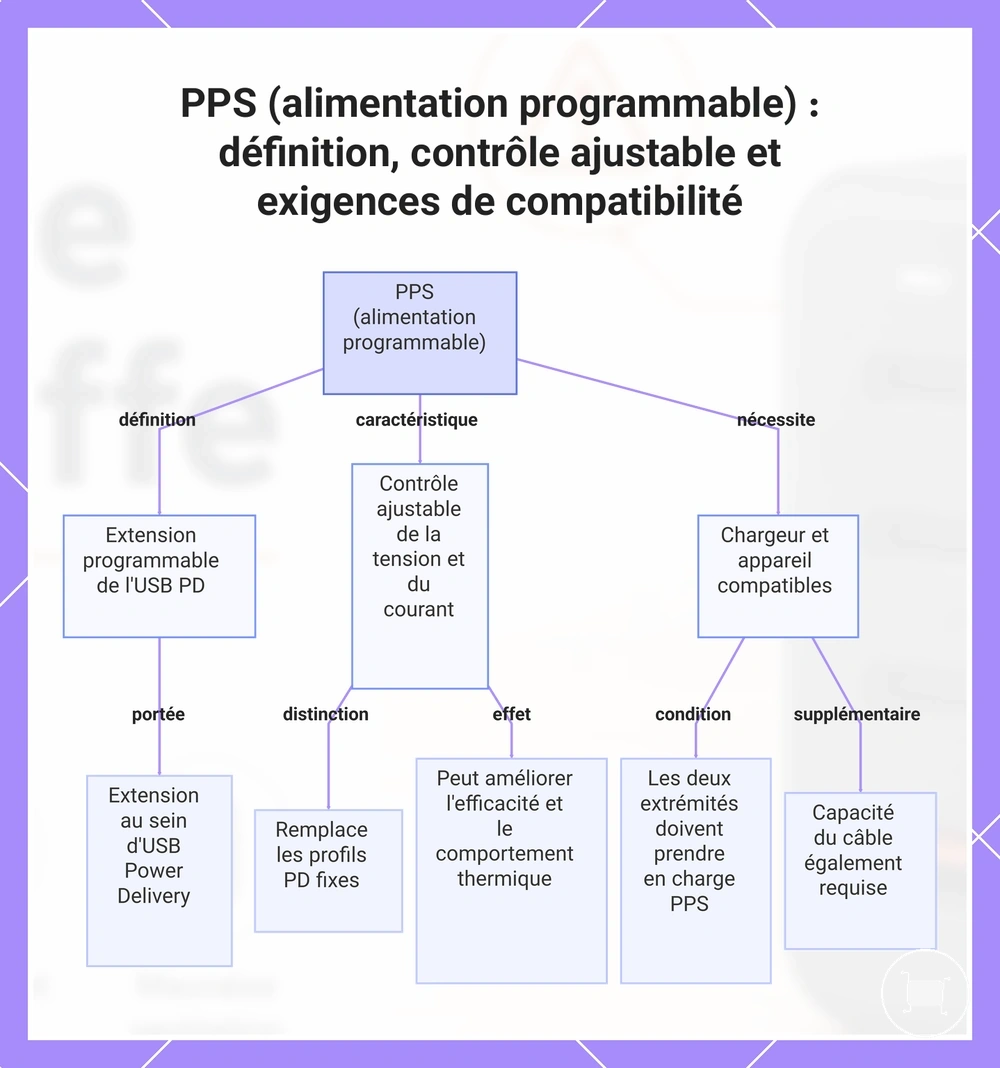

Ce graphique explique ce qu'est le PPS, sa fonction clé de contrôle ajustable de la tension et du courant, et les exigences de compatibilité pour son fonctionnement.
Quick Charge et les protocoles de charge propriétaires pour téléphones
Quick Charge est une famille de protocoles de charge rapide orientée téléphone qui peut coexister avec la prise en charge d'USB-C Power Delivery sur les chargeurs et appareils compatibles. Le fait qu'un téléphone utilise Quick Charge dépend de la compatibilité du chargeur, du support de l'appareil, du firmware et du protocole de charge négocié lors de la connexion, et non du seul connecteur USB-C.
Quick Charge se concentre sur le support des protocoles propriétaires pour téléphones plutôt que sur une compatibilité plus large avec USB-C Power Delivery. Si un chargeur ou un téléphone ne prend pas en charge le mode Quick Charge requis, la charge peut revenir à un autre protocole pris en charge, car une méthode de charge commune doit être disponible pour la négociation. Les étiquettes des chargeurs peuvent indiquer les protocoles pris en charge, tandis que le mode de charge dépend en définitive des fonctionnalités compatibles fournies par le chargeur et l'appareil connecté.
Différences de protocoles qui affectent la compatibilité du chargeur
Les différences de protocoles affectent la compatibilité du chargeur seulement lorsqu'elles modifient la façon dont un chargeur et un appareil connecté négocient la puissance. USB Power Delivery (PD), Programmable Power Supply (PPS) et Quick Charge utilisent des capacités de protocole différentes, donc la compatibilité dépend des protocoles pris en charge par les deux appareils et de la disponibilité d'un mode de repli compatible.
PD offre une large compatibilité de charge USB-C, PPS étend PD avec un contrôle plus ajustable de la tension et du courant, et Quick Charge se concentre sur les protocoles de charge compatibles pour téléphones. Ces différences importent lors de la sélection d'un mode de charge ou de la détermination de la compatibilité d'un appareil, plutôt que d'indiquer qu'un protocole est universellement préférable.
Le comportement de repli est un autre critère de comparaison pratique. Si un chargeur ou un appareil ne prend pas en charge le protocole préféré, la charge peut continuer via un autre protocole mutuellement pris en charge lorsqu'il est disponible. Le mode de charge final dépend des fonctionnalités prises en charge par le chargeur, l'appareil, le câble et la connexion négociée, et non du seul connecteur USB-C.

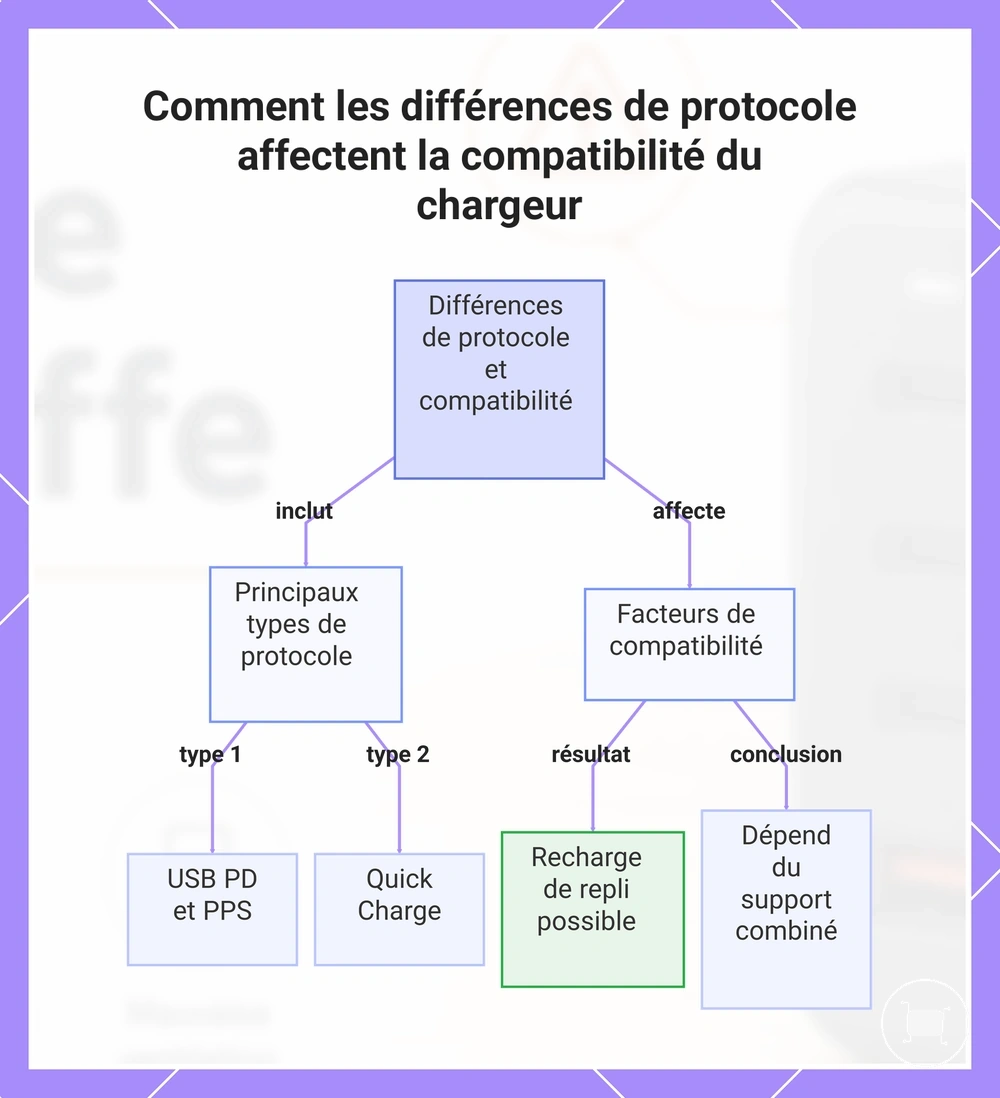

Ce graphique explique comment les différences de protocole, le comportement de repli et les fonctionnalités combinées de l'appareil déterminent la compatibilité du chargeur USB.
PD vs PPS pour l'alimentation fixe et programmable
PD et PPS diffèrent dans la façon dont ils gèrent la négociation de puissance pendant la charge. USB Power Delivery (PD) utilise des profils de puissance fixes, tandis que Programmable Power Supply (PPS) permet aux appareils compatibles de demander une tension et un courant plus finement ajustables. Cette distinction s'applique uniquement lorsque le chargeur et l'appareil connecté prennent tous deux en charge PPS.
PD suit une sélection de profil fixe, tandis que PPS peut ajuster la puissance dynamiquement en réponse aux demandes d'appareils compatibles. Si un appareil ne demande pas PPS ou que le chargeur ne le prend pas en charge, la charge peut continuer en utilisant PD standard. Dans ce cas, le matériel compatible PPS se comporte comme un USB Power Delivery classique, de sorte que tout bénéfice du contrôle programmable dépend d'une négociation PPS réussie plutôt que du protocole seul.
USB-C PD vs Quick Charge pour le support des appareils
Le support des appareils dépend de l'acceptation du même protocole de charge par le chargeur et l'appareil connecté. USB-C Power Delivery (PD) est utilisé par les appareils PD compatibles, tandis que Quick Charge est disponible uniquement sur les appareils Quick Charge compatibles. Si les deux côtés ne prennent pas en charge le même protocole, la charge peut utiliser un autre mode mutuellement pris en charge.
USB-C PD et Quick Charge diffèrent dans leurs chemins de protocole pris en charge plutôt que dans le connecteur USB-C lui-même. Un appareil compatible négocie avec le protocole qu'il prend en charge, et le comportement de repli dépend de la disponibilité d'une méthode de charge alternative partagée entre le chargeur et l'appareil. Par conséquent, l'acceptation par l'appareil est le principal facteur limitant la compatibilité, plutôt que le nom du protocole indiqué sur le chargeur.
Comment la négociation de charge sélectionne la tension, le courant et la puissance
La négociation de charge détermine la sortie qu'un chargeur USB-C multiport fournit en faisant correspondre les profils de puissance proposés par le chargeur avec le profil demandé par l'appareil connecté. La tension convenue, le courant et la puissance qui en résulte dépendent de la capacité du chargeur, du support de l'appareil, des limites du câble et des conditions de charge actives.
La négociation de charge suit une chaîne de compatibilité plutôt qu'une sortie fixe. Le chargeur propose des profils de puissance pris en charge, l'appareil connecté demande un profil compatible, le câble peut limiter la puissance disponible, et les deux parties conviennent d'un profil mutuellement pris en charge. Si un maillon de cette chaîne ne peut pas prendre en charge le mode préféré, la négociation peut sélectionner un profil compatible inférieur.
La puissance négociée reflète le profil accepté plutôt que la sortie maximale du chargeur. Lorsque plusieurs appareils partagent le chargeur ou que le câble limite la puissance disponible, la sortie négociée peut être inférieure pour ces raisons. Pour plus d'informations sur la répartition de la sortie disponible, consultez watts et sortie du chargeur.

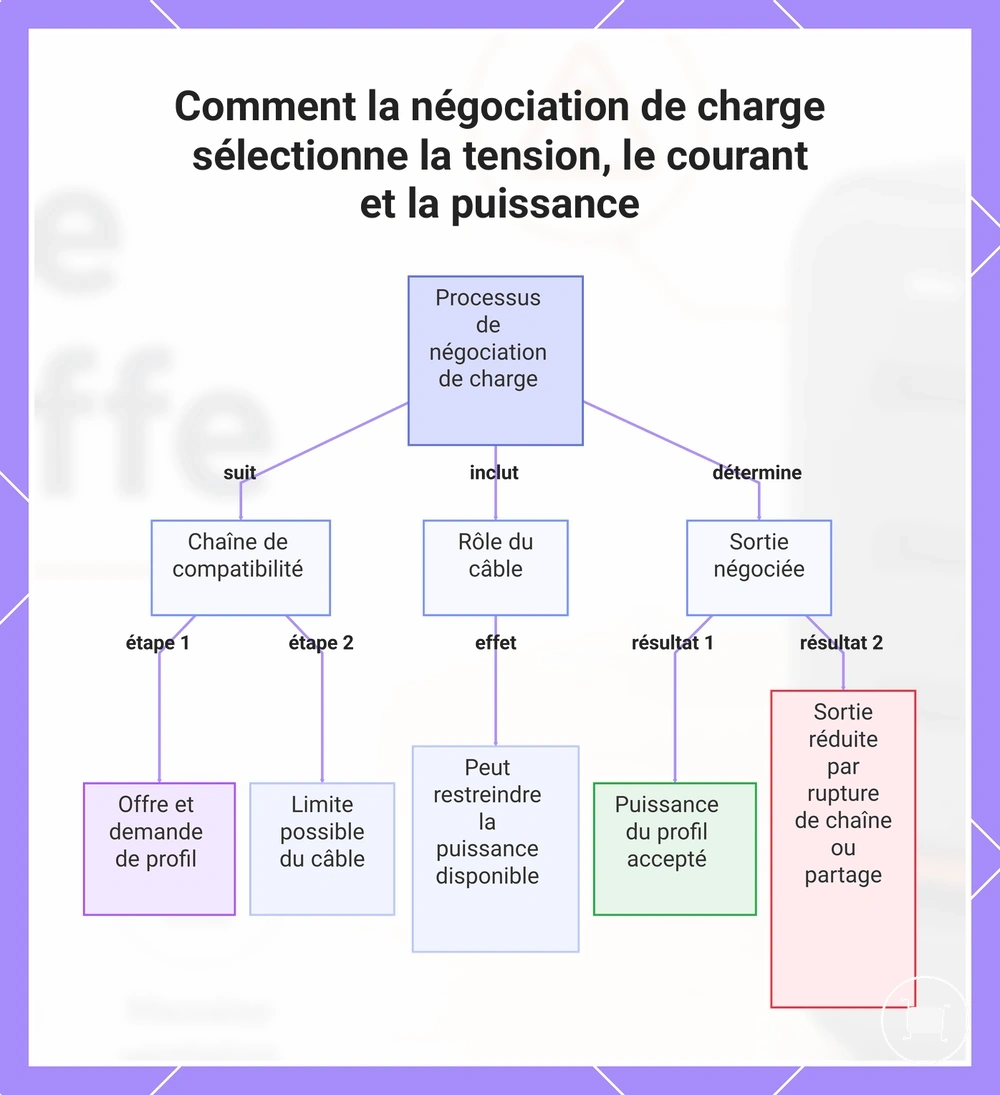

Ce graphique montre comment la négociation de charge détermine la sortie via une chaîne de compatibilité entre le chargeur, l'appareil et le câble, et comment la puissance convenue peut être inférieure lorsque la chaîne est rompue ou en raison de facteurs externes.
Offres du chargeur, demandes de l'appareil et limites du câble
Une sortie plus élevée est possible uniquement lorsque l'offre du chargeur, la demande de l'appareil et la limite du câble s'accordent sur un profil de charge compatible. Le chargeur peut annoncer les options de puissance disponibles, l'appareil connecté peut demander un mode pris en charge, et le câble peut limiter le courant disponible en toute sécurité pour cette connexion.
Chaque élément peut réduire la sortie finale dans différentes conditions. Une offre du chargeur ne peut pas être utilisée si l'appareil ne demande pas ce mode, une demande de l'appareil ne peut pas être acceptée si le chargeur ne la prend pas en charge, et une limite du câble peut empêcher un profil plus élevé lorsque le câble ne prend pas en charge ce niveau de courant. Pour une vérification connexe plus approfondie de la capacité du câble, voir câbles USB-C compatibles.
Le résultat négocié doit être interprété comme une correspondance en trois parties plutôt que comme un résultat à facteur unique. Une sortie réduite peut provenir de la capacité du chargeur, des exigences de l'appareil, des limites du câble ou du profil accepté, de sorte que le câble n'est pas automatiquement en cause lorsqu'un appareil charge à un niveau inférieur au mode attendu.
Profils fixes, modes ajustables et sortie de secours
Le mode de sortie peut exister dans différents états au sein d'une même connexion chargeur-appareil. Une connexion peut utiliser un profil de puissance fixe, un mode ajustable ou une sortie de secours, selon le profil pris en charge que le chargeur et l'appareil connecté peuvent utiliser dans les conditions de charge actuelles.
Chaque état de sortie remplit un rôle différent. Les profils fixes utilisent des états de charge prédéfinis, les modes ajustables permettent aux appareils compatibles de demander des changements de puissance pris en charge pendant la charge, et la sortie de secours peut être sélectionnée lorsque le profil préféré n'est pas disponible ou qu'une autre condition de connexion limite ce mode. La sortie de secours est un résultat de compatibilité normal et non une indication de défaut.
| État de sortie | Méthode de sélection | Condition typique |
|---|---|---|
| Profil fixe | Utilise un profil prédéfini pris en charge | Sélectionné lorsque l'appareil demande un mode fixe compatible. |
| Mode ajustable | Utilise un ajustement dynamique de puissance pris en charge | Disponible lorsque le chargeur et l'appareil prennent en charge le mode ajustable. |
| Sortie de secours | Utilise un autre état de charge compatible | Sélectionnée lorsque le profil préféré n'est pas disponible ou qu'une autre condition de connexion limite ce profil. |
Support des protocoles sur plusieurs ports du chargeur
Le support des protocoles sur plusieurs ports du chargeur dépend des capacités attribuées à chaque port et des conditions de charge au moment de l'utilisation. Un chargeur multiport peut offrir un support de protocole différent sur différents ports, de sorte que le mode de charge disponible peut varier selon le port sélectionné et la présence d'autres appareils connectés.
Un chargeur multiport peut modifier le protocole disponible ou l'état de charge lorsque des appareils supplémentaires sont connectés. Un port peut continuer à prendre en charge un protocole préféré tandis qu'un autre peut utiliser un mode compatible différent, ou le chargeur peut renégocier la sortie disponible sur les ports actifs. Si un ordinateur portable et un téléphone sont connectés en même temps, la disponibilité du protocole qui en résulte peut dépendre de la conception du chargeur plutôt que du seul type de connecteur.
La sortie partagée peut influencer quel protocole ou mode de charge reste disponible après la connexion d'un autre appareil. Ce comportement dépend de la façon dont le chargeur répartit sa puissance disponible entre les ports actifs et ne doit pas être supposé identique sur tous les modèles. Pour plus de détails sur ce sujet connexe, voir le comportement du partage de puissance.
- Vérifiez le support du protocole pour le port de charge prévu.
- Vérifiez si la connexion d'appareils supplémentaires peut modifier le mode de charge disponible.
- Confirmez la compatibilité entre le chargeur, le port sélectionné et l'appareil connecté avant d'attendre un profil de charge plus élevé.

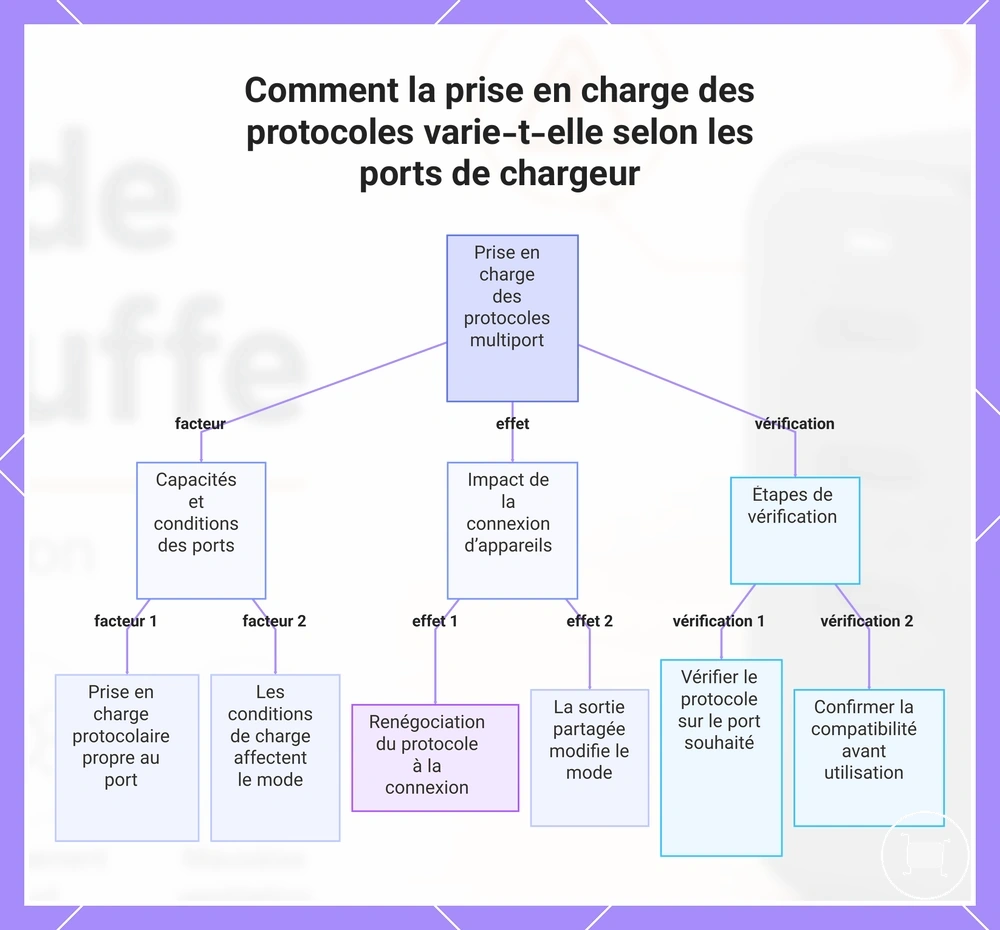

Ce graphique montre les facteurs qui influencent la prise en charge des protocoles sur un chargeur multiport, notamment les capacités des ports, les effets de la connexion d’appareils et les étapes de vérification essentielles.
Support du protocole par port et comportement du port
Chaque port peut ne pas exposer le même support de protocole, la même capacité de sortie ou le même comportement de priorité. Les étiquettes des ports et la conception du chargeur peuvent indiquer qu'un port prend en charge des modes de charge ou des limites de sortie différents d'un autre, de sorte que le résultat de charge dépend du port sélectionné et de l'appareil connecté.
Chaque port peut se comporter différemment selon les conditions de connexion. Un port peut prendre en charge un mode de charge préféré, un autre peut appliquer une limite de sortie différente, et un port peut modifier son comportement disponible lorsque son mode de fonctionnement ou les conditions de connexion changent. Les ports USB-A et USB-C peuvent offrir un support de protocole différent, selon la conception du chargeur et les spécifications du port.
- Vérifiez l'étiquette pour le port de charge prévu.
- Confirmez que le protocole requis est disponible sur ce port.
- Vérifiez toute limite de sortie spécifique au port avant d'attendre un profil de charge plus élevé.
- N'oubliez pas que le comportement de charge peut varier selon le port sélectionné et les conditions de connexion.
Renégociation lors de l'ajout ou du retrait d'appareils
Les changements de connexion peuvent déclencher une renégociation sur un chargeur multiport lorsqu'un appareil est branché ou débranché. Une brève réinitialisation, une pause ou un changement de la sortie de charge peut être une réponse de compatibilité normale pendant que le chargeur recalcule la puissance disponible et sélectionne un état de charge pris en charge pour les appareils actifs.
- Un appareil est connecté ou déconnecté.
- Le chargeur recalcule la demande de puissance active.
- Les modes de charge pris en charge peuvent être resélectionnés.
- La sortie peut reprendre au même mode compatible ou à un mode inférieur.
La renégociation n'est pas automatiquement un échec du protocole. Il devient utile de vérifier plus attentivement lorsque des pauses, des réinitialisations ou des baisses de sortie se produisent de manière répétée, interrompent la charge des appareils actifs ou empêchent un appareil de maintenir un mode de charge compatible dans les mêmes conditions de connexion.
Support du protocole versus résultats réels de charge rapide
Le support du protocole est nécessaire pour la charge rapide, mais il ne suffit pas à lui seul pour produire le résultat de charge le plus rapide possible. Le résultat de charge réel dépend de la prise en charge simultanée du même mode de charge par le chargeur, l'appareil connecté, le câble, le port sélectionné et les conditions de fonctionnement.
Une étiquette de chargeur peut indiquer les protocoles pris en charge, mais le résultat de charge peut varier lorsque l'acceptation par l'appareil, la capacité du câble, l'état du port ou le comportement thermique limite le mode de charge disponible. Un protocole compatible peut donc aboutir à un comportement de charge complet, partiel ou de secours selon le chemin de charge complet plutôt que le protocole seul.
La façon la plus pratique d'évaluer les performances de charge attendues est de vérifier chaque critère de compatibilité plutôt que de se fier aux seuls noms de protocole. Confirmez le support du protocole par le chargeur, l'acceptation par l'appareil, la capacité du câble, l'état du port et les conditions de fonctionnement avant d'attendre un mode de charge plus élevé. Pour des conseils de compatibilité plus larges, consultez vérifications de compatibilité des appareils.
Les résultats de charge rapide sont déterminés par plusieurs critères de compatibilité agissant ensemble plutôt que par le seul support du protocole. L'utilisation de ces critères fournit une attente plus fiable du comportement de charge selon différents appareils et conditions de connexion.

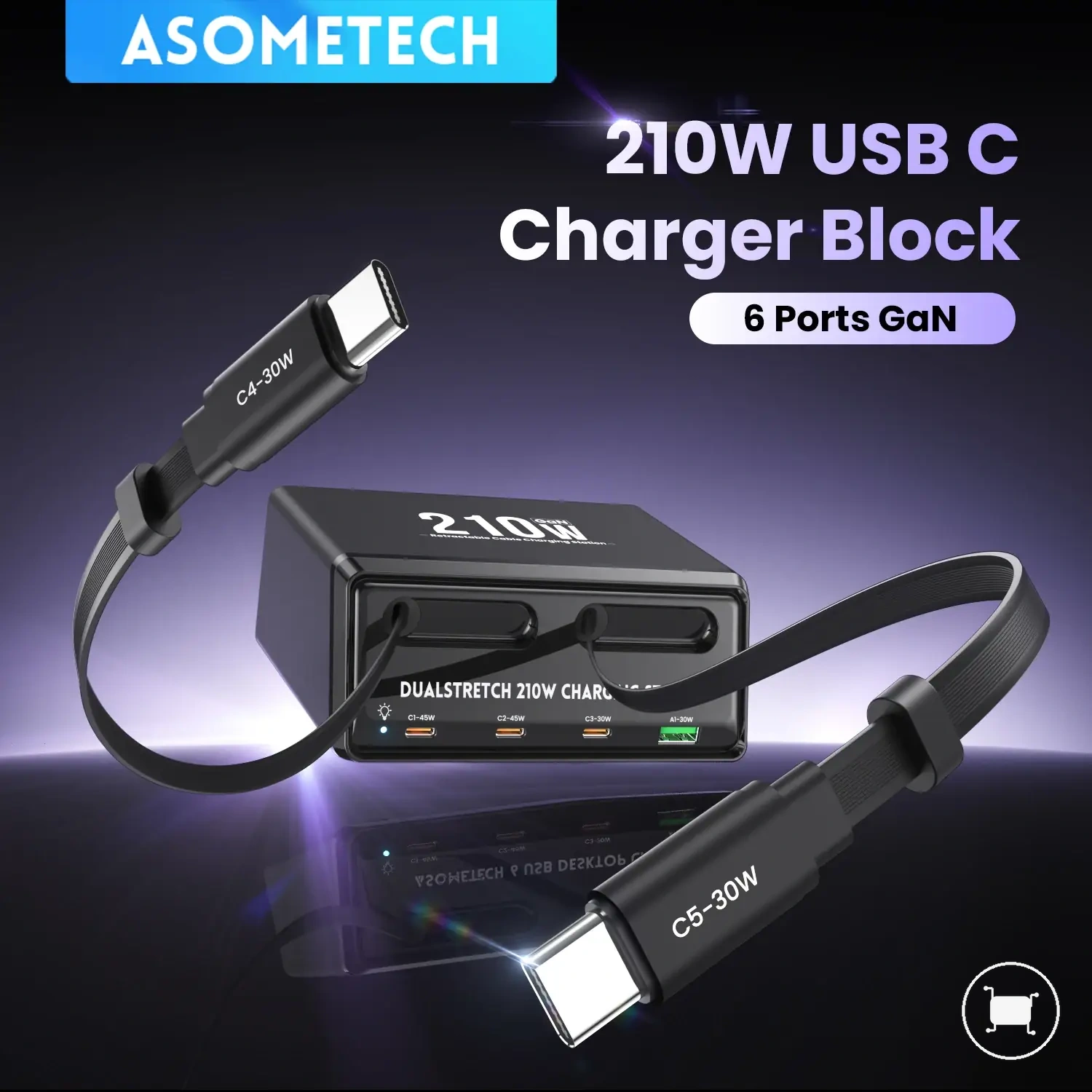

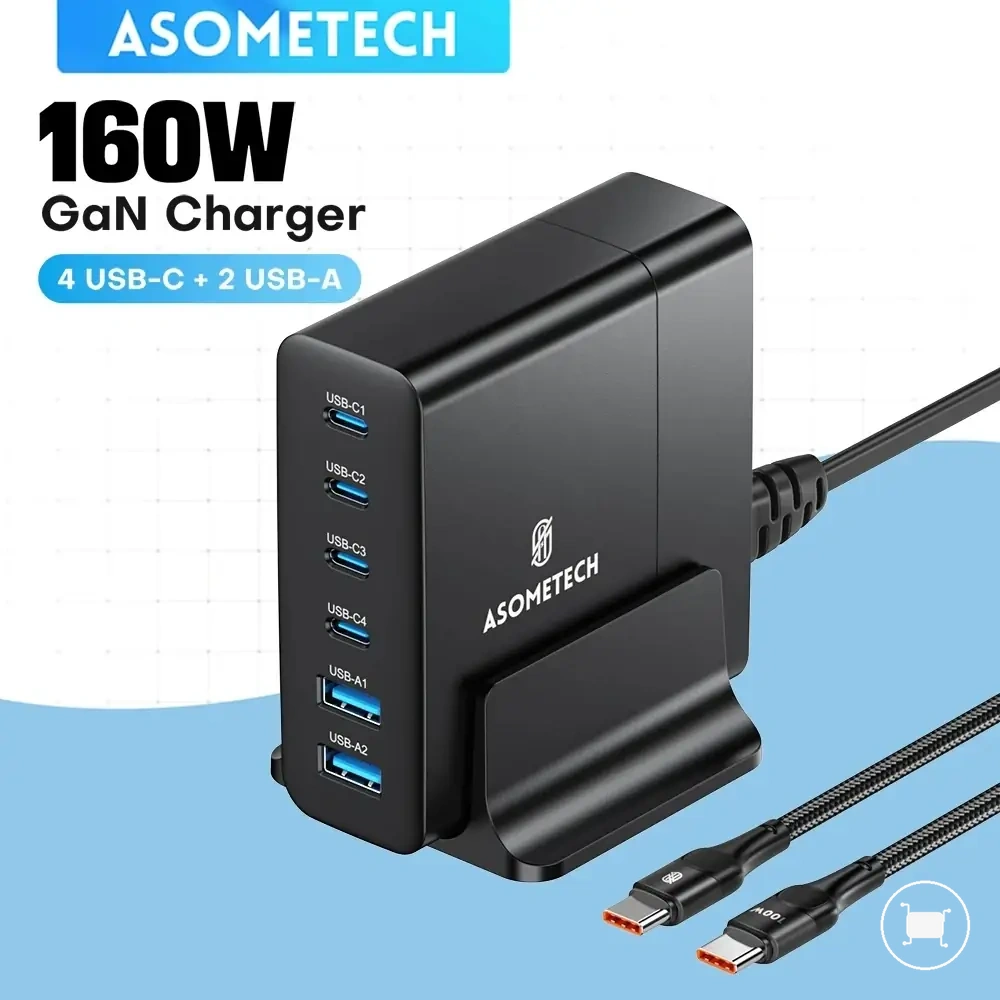

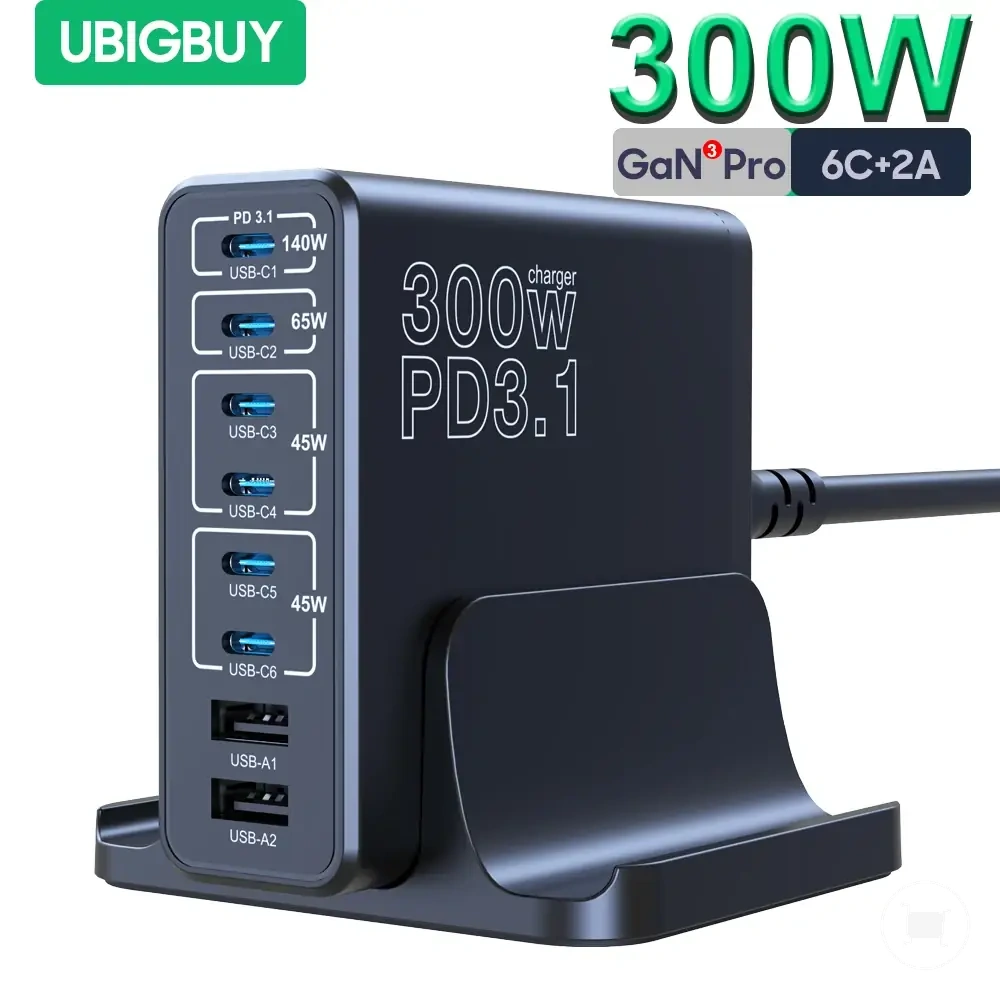

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

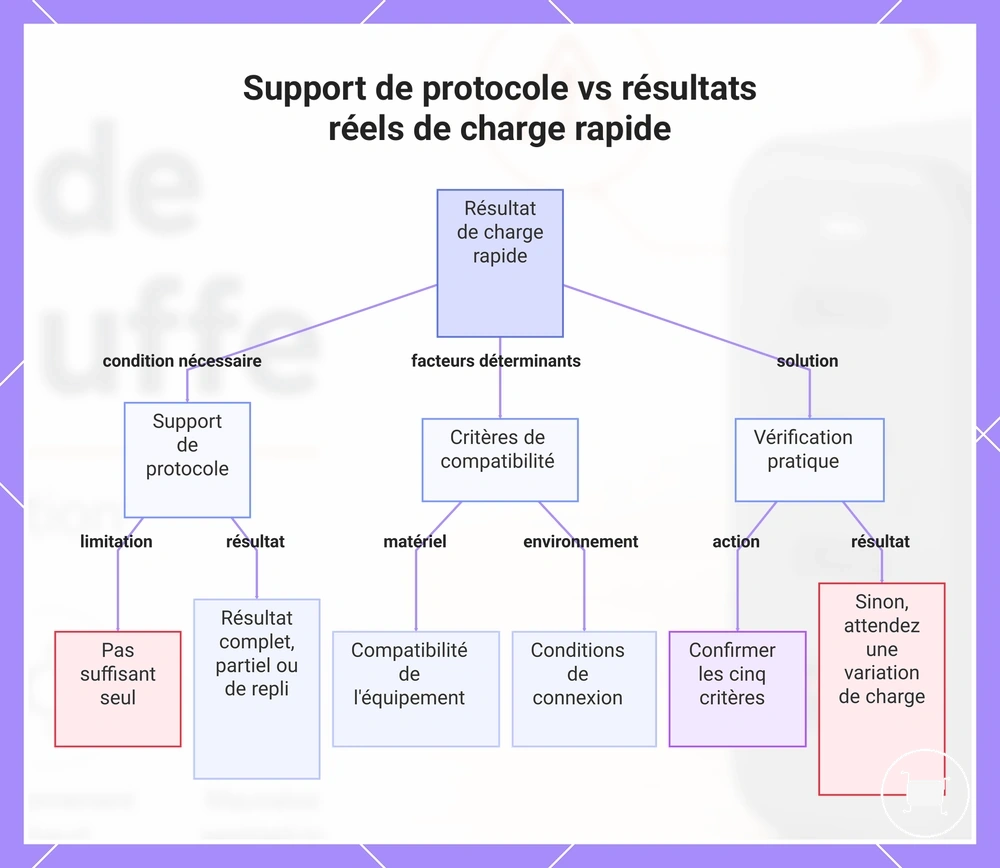

Ce graphique explique pourquoi le support de protocole est nécessaire mais pas suffisant pour la charge rapide, et quels facteurs déterminent le résultat réel de la charge.
Étiquettes de protocole versus comportement réel de l'appareil
Une étiquette de protocole peut être exacte alors qu'un appareil spécifique charge en dessous de la vitesse attendue. L'étiquette indique ce que le chargeur peut prendre en charge, mais le comportement de l'appareil dépend de l'acceptation du protocole par cet appareil, de sa demande du profil correspondant et du maintien de ce mode de charge dans les conditions actuelles.
Un appareil peut choisir un profil inférieur pour des raisons autres qu'un défaut, comme des modes non pris en charge, le comportement du firmware, l'état de la batterie ou la gestion thermique. Dans ce cas, l'étiquette du chargeur n'est pas nécessairement fausse ; l'appareil peut simplement revenir à un état de charge pris en charge qui correspond à ses propres besoins à ce moment.
L'étiquette doit être interprétée comme un signal de capacité plutôt que comme une garantie de vitesse. Le comportement de charge réel peut différer selon les appareils, car chaque appareil décide ce qu'il peut demander et accepter pendant la négociation.
Repli vers des modes de charge plus lents
Lorsque la charge passe en mode plus lent, cela peut être un résultat normal de sécurité ou de compatibilité plutôt qu'un défaut. Le repli se produit souvent lorsqu'une condition de charge rapide requise n'est pas disponible, permettant au chargeur et à l'appareil d'utiliser un autre profil de charge compatible au lieu d'interrompre la charge.
Le repli peut résulter d'une absence de correspondance de protocole, d'une capacité limitée du câble, d'un état de fonctionnement multiport, de limites thermiques, ou d'un profil de charge non pris en charge. Ces conditions peuvent réduire le mode de charge disponible sans indiquer que le chargeur ou l'appareil est défectueux.
Un repli occasionnel fait généralement partie de la négociation de charge normale. Si une charge plus lente se produit de manière répétée dans les mêmes conditions de connexion, il peut être utile de vérifier si le chargeur, le câble, le port sélectionné et l'appareil connecté continuent de prendre en charge le mode de charge attendu.
Une investigation plus approfondie n'est généralement appropriée qu'après que ces vérifications de compatibilité ont été effectuées et que le comportement de charge reste inchangé. Si le repli répété est accompagné d'interruptions de charge persistantes ou d'échecs de négociation, consultez charging negotiation issues pour des conseils de dépannage supplémentaires.
