Compatibilidade de protocolos em carregadores USB-C multiportas para carga rápida
A compatibilidade de protocolos em carregadores USB-C multiportas depende do protocolo suportado pelo carregador, do protocolo que o dispositivo pode solicitar, da capacidade do cabo e da porta em uso. Apenas um conector USB-C não garante carga rápida, pois protocolos como USB-C Power Delivery, PPS ou Quick Charge participam da negociação de energia que determina se um dispositivo pode usar um modo de carga mais elevado.
Esta página explica a compatibilidade de protocolos como um problema de correspondência entre dispositivo e carregador, não como uma classificação de produtos ou lista de verificação de reparos. Para o contexto mais amplo de seleção envolvendo portas, potência, cabos e uso com vários dispositivos, use o guia do carregador USB-C multiportas antes de restringir a decisão ao suporte a protocolos.
Um protocolo compatível pode permitir carga mais rápida quando o carregador, o dispositivo, o cabo e as condições da porta ativa suportam o mesmo modo de carga. Se uma condição estiver ausente, o mesmo carregador ainda pode carregar o dispositivo, mas pode usar um modo inferior ou alternativo em vez do modo mais rápido indicado na etiqueta do carregador.
O que os protocolos de carregamento controlam em um carregador USB-C multiportas
Um protocolo de carregamento é o conjunto de regras que um carregador e um dispositivo conectado usam para acordar condições seguras de fornecimento de energia, incluindo como a tensão e a corrente são negociadas. O protocolo controla o modo de carregamento que pode estar disponível, enquanto o conector USB-C identifica a conexão física, sem garantir uma velocidade ou capacidade de carregamento específica.

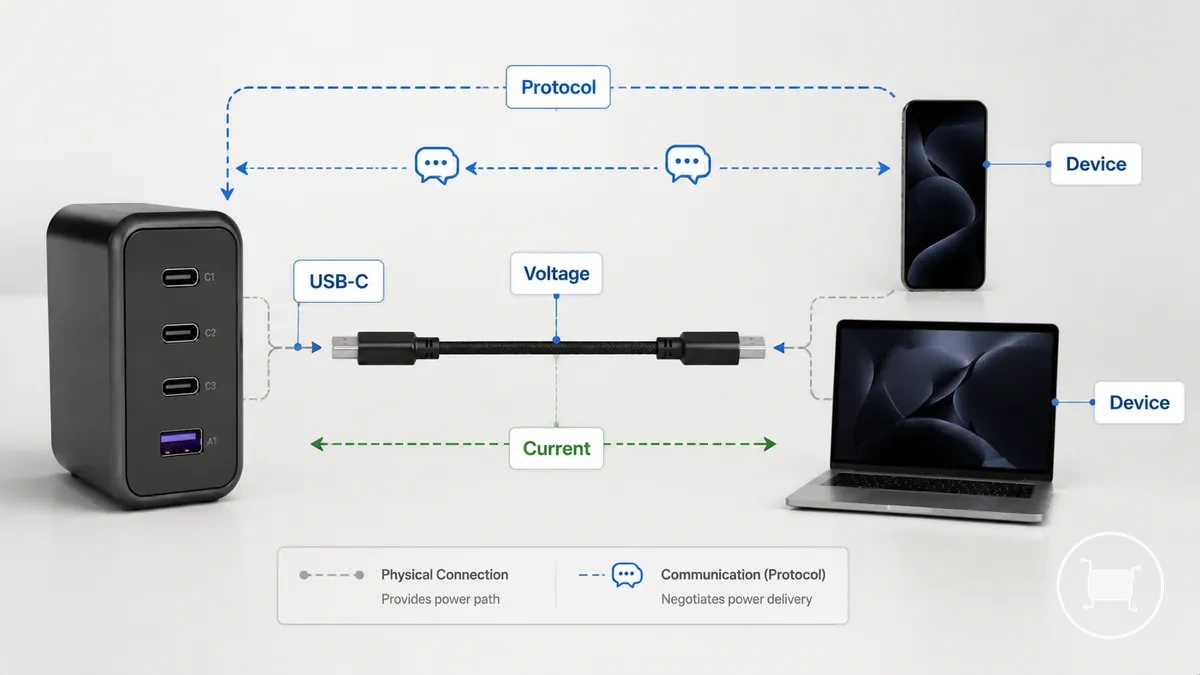

A imagem distingue a conexão física USB-C da camada de protocolo que gerencia a comunicação entre o carregador e o dispositivo. Durante esse processo, o carregador, o dispositivo, o cabo, a tensão e a corrente trabalham juntos como parte das condições de carregamento negociadas, de modo que os modos de carregamento suportados podem variar quando uma parte da conexão não suporta o protocolo solicitado.
Entender a função de controle de um protocolo de carregamento ajuda a explicar por que dispositivos conectados por portas USB-C semelhantes podem se comportar de forma diferente. O suporte ao protocolo determina como os modos de carregamento compatíveis são selecionados, enquanto a capacidade do cabo e a energia disponível permanecem condições relacionadas que podem influenciar o resultado final do carregamento.
Principais famílias de protocolos de carregamento rápido USB-C
As principais famílias de protocolos de carregamento rápido USB-C ajudam a identificar como um carregador USB-C multiportas se comunica com dispositivos compatíveis. USB Power Delivery (PD), Programmable Power Supply (PPS) e Quick Charge (QC) são as famílias de protocolos mais comuns encontradas em etiquetas de carregadores, enquanto os modos de carregamento suportados e o comportamento de fallback podem variar dependendo se o dispositivo conectado suporta o mesmo protocolo.

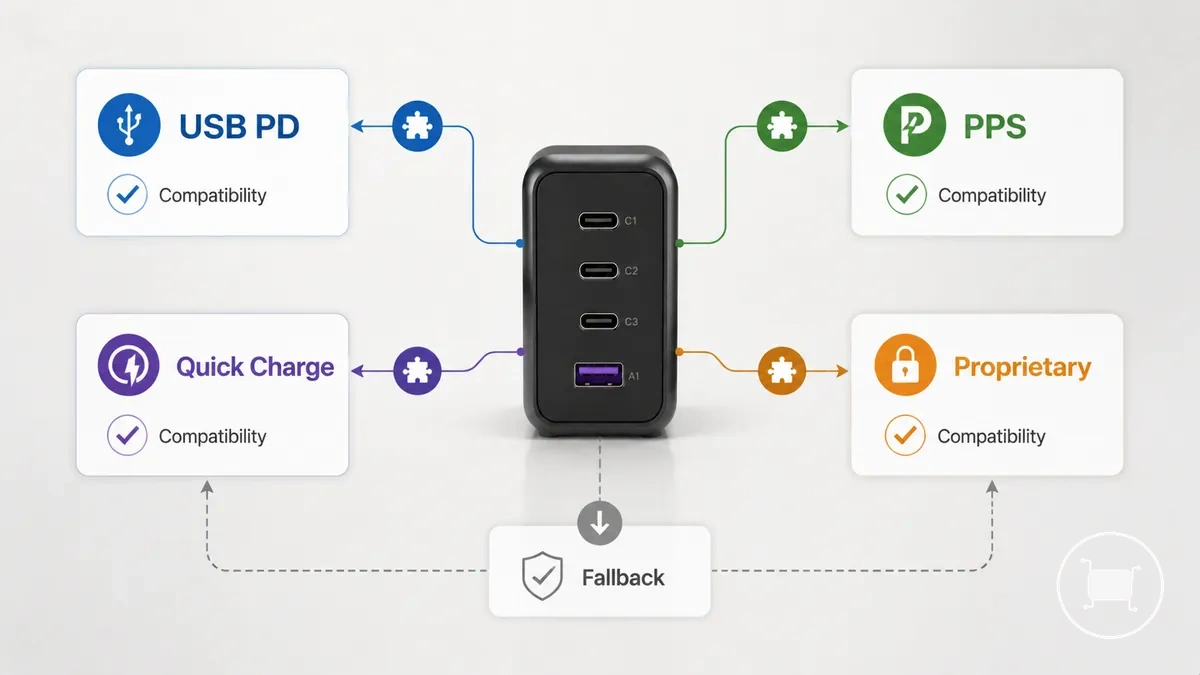

A imagem organiza as famílias de protocolos por sua função e compatibilidade, facilitando a interpretação das etiquetas dos carregadores. Ela distingue as famílias de protocolos principais das alternativas específicas do fabricante sem apresentá-las como classificações de produtos.
| Família de protocolo | Função principal | Implicação de compatibilidade |
|---|---|---|
| USB Power Delivery (PD) | Negociação geral de energia USB-C | Comum em muitos dispositivos USB-C, embora os modos de carregamento disponíveis dependam do suporte do dispositivo. |
| Programmable Power Supply (PPS) | Ajusta a energia dinamicamente durante sessões de carregamento suportadas | Pode estar disponível apenas quando o carregador e o dispositivo conectado suportam PPS. |
| Quick Charge (QC) | Família de protocolos de carregamento rápido para dispositivos compatíveis | Pode usar outro modo de carregamento suportado quando o Quick Charge não estiver disponível. |
| Protocolos proprietários | Métodos de carregamento específicos do fabricante | A compatibilidade varia conforme o carregador e o dispositivo; os recursos específicos do protocolo dependem de suporte correspondente. |
USB-C Power Delivery e perfis de energia fixos
USB-C Power Delivery (PD) é o protocolo de carregamento rápido USB-C base usado por muitos telefones, tablets, laptops e acessórios compatíveis. Dentro do PD, perfis de energia fixos definem níveis de energia negociados que um carregador pode oferecer, enquanto o dispositivo conectado solicita um perfil compatível com base em seus requisitos de carregamento. A disponibilidade do perfil depende do suporte do carregador, da capacidade do cabo e da compatibilidade do dispositivo.

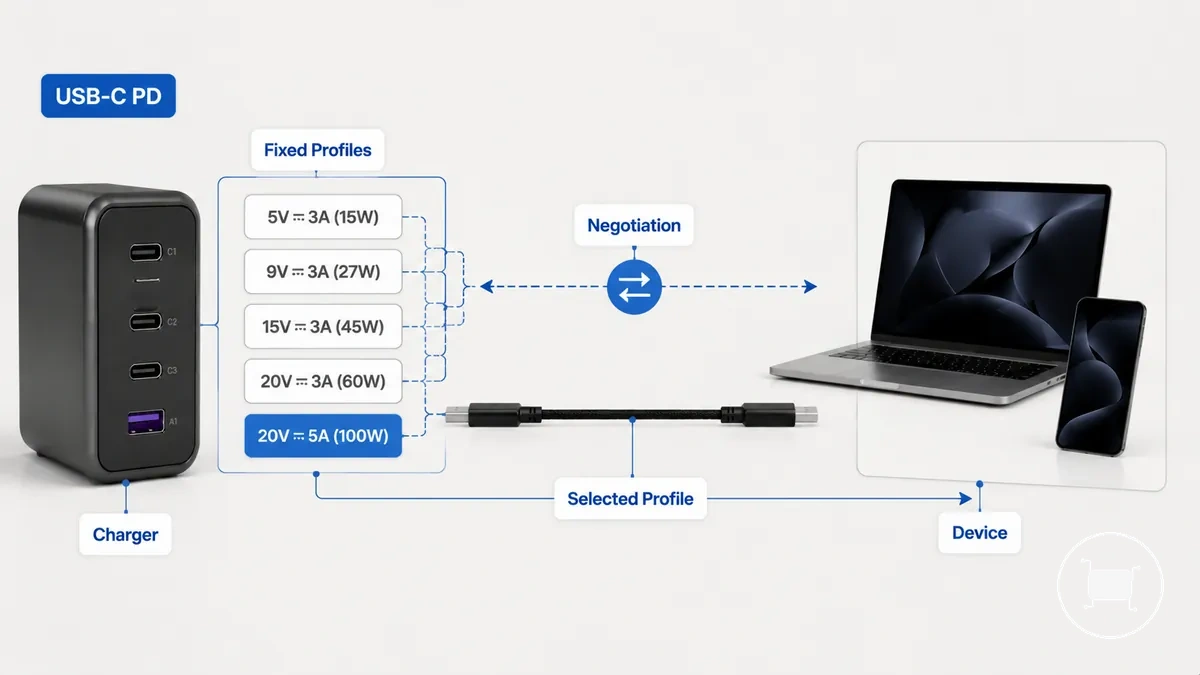

A imagem ilustra como a seleção de perfil fixo funciona no USB-C Power Delivery, em vez do carregamento USB-C geral. Durante a negociação, o carregador anuncia seus perfis fixos suportados e o dispositivo conectado solicita uma opção compatível. Se o perfil preferido não estiver disponível, o carregamento pode recorrer a outro perfil suportado para que a conexão possa continuar usando um modo de carregamento mutuamente suportado.
PPS e controle ajustável de tensão e corrente
Programmable Power Supply (PPS) é uma extensão programável dentro do USB Power Delivery que permite ajustar a tensão e a corrente com mais precisão durante uma sessão de carregamento. Diferente dos perfis fixos do Power Delivery, o PPS permite um ajuste de energia mais refinado, mas sua disponibilidade depende de suporte compatível tanto do carregador quanto do dispositivo conectado.
O PPS enfatiza o controle ajustável de tensão e corrente em vez da seleção de perfis fixos. Um dispositivo compatível pode solicitar níveis de energia variáveis à medida que as condições de carregamento evoluem, e um carregador compatível pode responder com ajustes correspondentes. Esse controle programável pode melhorar a eficiência do carregamento ou o comportamento térmico em sessões de carregamento suportadas, embora o resultado dependa do suporte do carregador, da capacidade do cabo e da compatibilidade do dispositivo, não apenas do PPS.

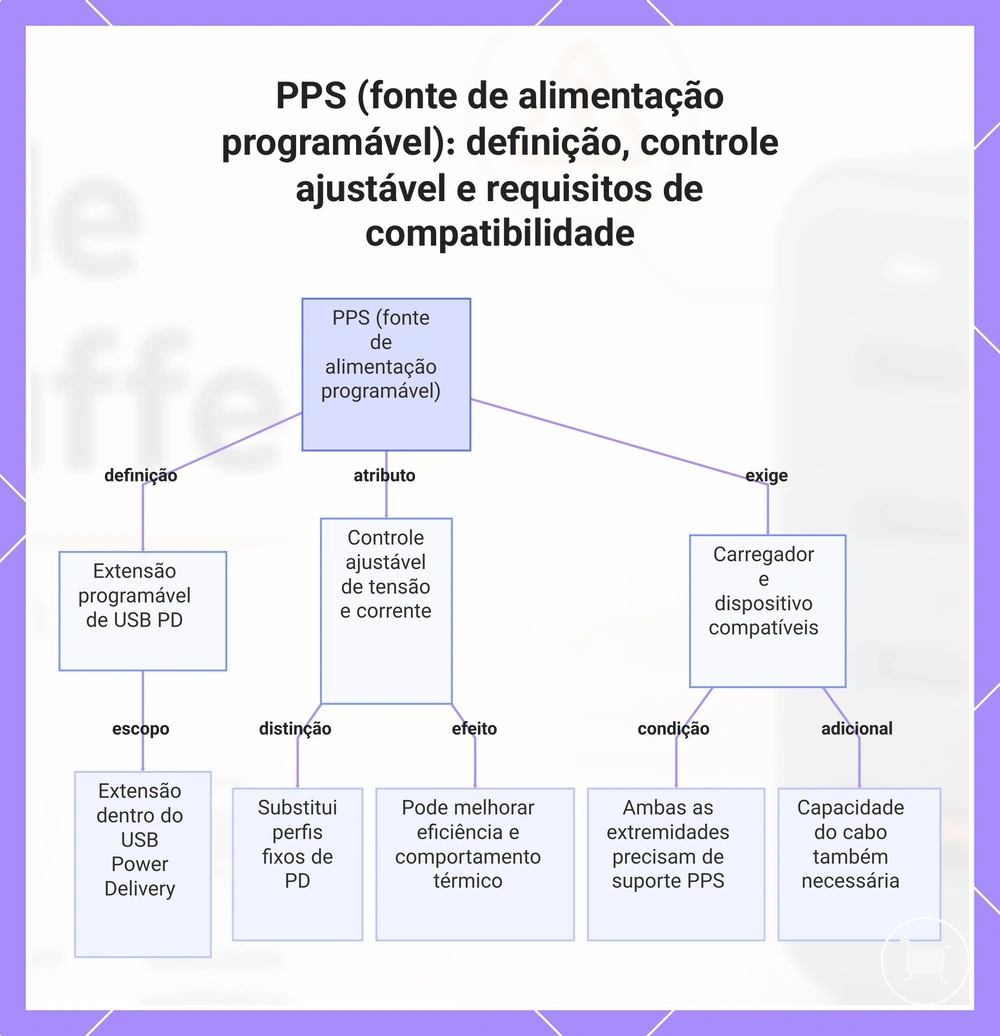

Este gráfico explica o que é PPS, seu recurso principal de controle ajustável de tensão e corrente, e os requisitos de compatibilidade para que funcione.
Quick Charge e protocolos de carregamento proprietários para smartphones
O Quick Charge é uma família de protocolos de carregamento rápido voltada para smartphones que pode coexistir com o suporte a USB-C Power Delivery em carregadores e dispositivos compatíveis. Se um smartphone usa o Quick Charge depende da compatibilidade do carregador, do suporte do dispositivo, do firmware e do protocolo de carregamento negociado durante a conexão, e não apenas do conector USB-C.
O Quick Charge concentra-se no suporte a protocolos proprietários de smartphones, em vez de uma compatibilidade mais ampla com USB-C Power Delivery. Se um carregador ou smartphone não suportar o modo Quick Charge necessário, o carregamento pode recorrer a outro protocolo suportado, pois um método de carregamento compartilhado deve estar disponível para negociação. As etiquetas dos carregadores podem indicar os protocolos suportados, enquanto o modo de carregamento depende, em última análise, dos recursos compatíveis fornecidos tanto pelo carregador quanto pelo dispositivo conectado.
Diferenças de protocolo que afetam a compatibilidade do carregador
As diferenças de protocolo afetam a compatibilidade do carregador apenas quando alteram como um carregador e um dispositivo conectado negociam a energia. USB Power Delivery (PD), Programmable Power Supply (PPS) e Quick Charge usam capacidades de protocolo diferentes, portanto a compatibilidade depende de quais protocolos ambos os dispositivos suportam e se um modo de fallback compatível está disponível.
O PD oferece ampla compatibilidade de carregamento USB-C, o PPS estende o PD com controle mais ajustável de tensão e corrente, e o Quick Charge foca em protocolos de carregamento compatíveis para smartphones. Essas diferenças importam ao selecionar um modo de carregamento ou determinar a compatibilidade do dispositivo, em vez de indicar que um protocolo é universalmente preferível.
O comportamento de fallback é outro critério prático de comparação. Se um carregador ou dispositivo não suportar o protocolo preferido, o carregamento pode continuar por meio de outro protocolo mutuamente suportado quando um estiver disponível. O modo de carregamento final depende dos recursos suportados do carregador, dispositivo, cabo e conexão negociada, em vez do conector USB-C sozinho.

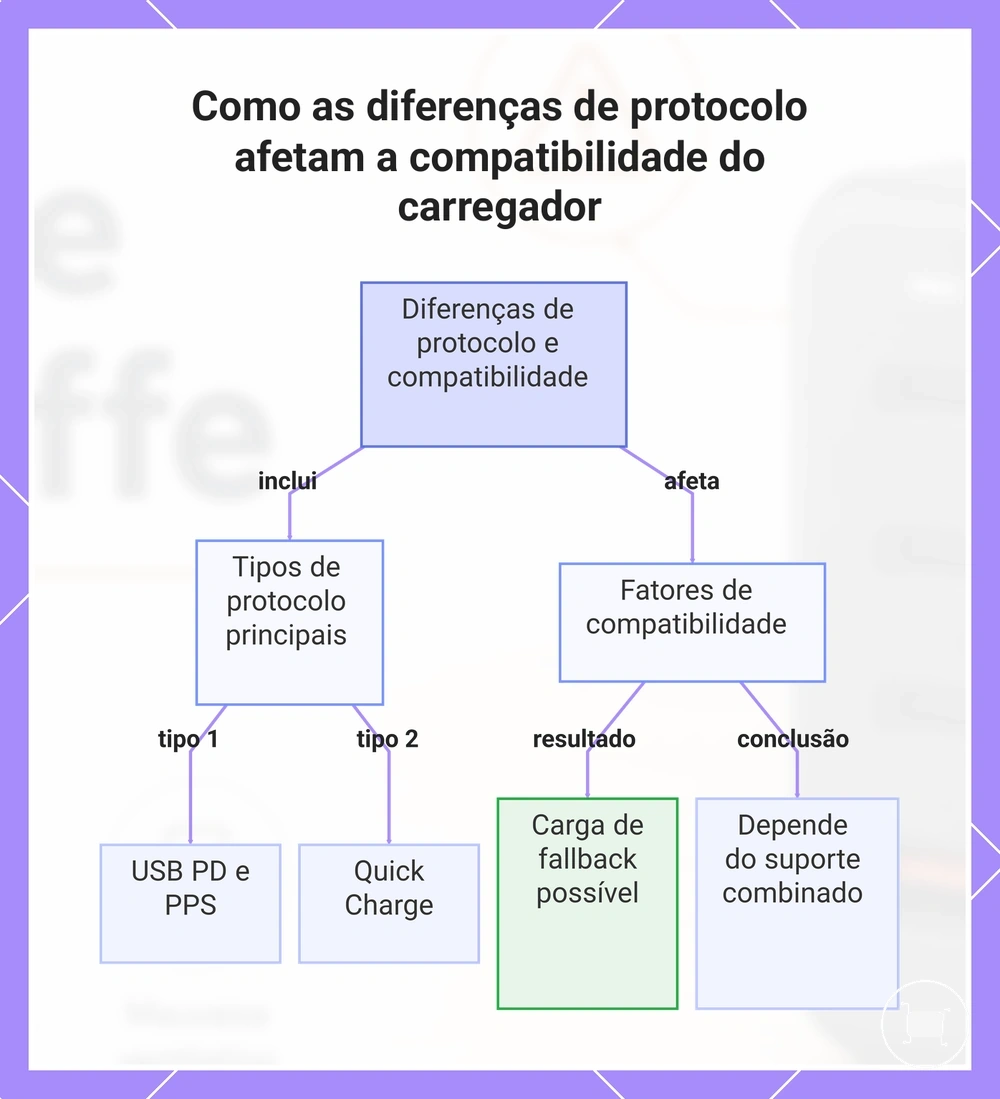

Este gráfico explica como as diferenças de protocolo, o comportamento de fallback e os recursos combinados do dispositivo determinam a compatibilidade do carregador USB.
PD vs PPS para energia fixa e programável
O PD e o PPS diferem em como gerenciam a negociação de energia durante o carregamento. O USB Power Delivery (PD) usa perfis de energia fixos, enquanto o Programmable Power Supply (PPS) permite que dispositivos compatíveis solicitem tensão e corrente com ajuste mais fino. Essa distinção se aplica apenas quando o carregador e o dispositivo conectado suportam PPS.
O PD segue a seleção de perfis fixos, enquanto o PPS pode ajustar a energia dinamicamente em resposta a solicitações de dispositivos compatíveis. Se um dispositivo não solicitar PPS ou o carregador não o suportar, o carregamento pode continuar usando o PD padrão. Nesse caso, o hardware compatível com PPS se comporta como USB Power Delivery comum, de modo que qualquer benefício do controle programável depende da negociação bem-sucedida do PPS, e não apenas do protocolo.
USB-C PD vs Quick Charge para suporte a dispositivos
O suporte a dispositivos depende se o carregador e o dispositivo conectado aceitam o mesmo protocolo de carregamento. O USB-C Power Delivery (PD) é usado por dispositivos PD compatíveis, enquanto o Quick Charge está disponível apenas em dispositivos Quick Charge compatíveis. Se ambos os lados não suportarem o mesmo protocolo, o carregamento pode usar outro modo mutuamente suportado.
O USB-C PD e o Quick Charge diferem em seus caminhos de protocolo suportados, e não no conector USB-C em si. Um dispositivo compatível negocia com o protocolo que suporta, e o comportamento de fallback depende se o carregador e o dispositivo compartilham um método de carregamento alternativo. Como resultado, a aceitação do dispositivo é o principal limitador de compatibilidade, em vez do nome do protocolo mostrado no carregador.
Como a negociação de carregamento seleciona tensão, corrente e potência
A negociação de carregamento determina a saída que um carregador USB-C multiportas fornece ao combinar os perfis de energia oferecidos pelo carregador com o perfil solicitado pelo dispositivo conectado. A tensão, a corrente e a potência resultante acordadas dependem da capacidade do carregador, do suporte do dispositivo, dos limites do cabo e das condições ativas de carregamento.
A negociação de carregamento segue uma cadeia de compatibilidade, em vez de uma saída fixa. O carregador oferece perfis de energia suportados, o dispositivo conectado solicita um perfil compatível, o cabo pode limitar a energia disponível, e ambos os lados concordam com um perfil mutuamente suportado. Se qualquer parte dessa cadeia não puder suportar o modo preferido, a negociação pode selecionar um perfil compatível inferior.
A potência negociada reflete o perfil aceito, em vez da saída máxima do carregador. Quando vários dispositivos compartilham o carregador ou o cabo limita a energia disponível, a saída negociada pode ser menor por esses motivos. Para mais informações sobre alocação de saída disponível, consulte potência e saída do carregador.

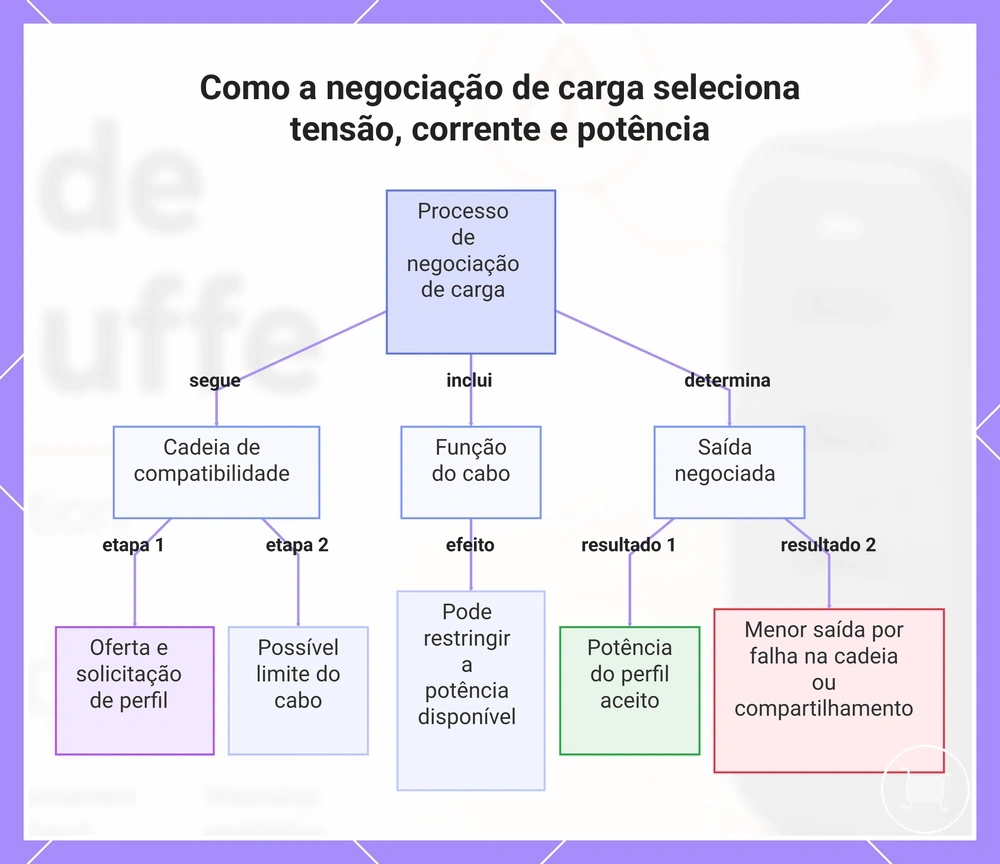

Este gráfico mostra como a negociação de carga determina a saída por meio de uma cadeia de compatibilidade entre carregador, dispositivo e cabo, e como a potência acordada pode ser menor quando a cadeia é quebrada ou devido a fatores externos.
O carregador oferece, o dispositivo solicita e os limites do cabo
Uma saída maior é possível apenas quando a oferta do carregador, a solicitação do dispositivo e o limite do cabo concordam com um perfil de carregamento compatível. O carregador pode anunciar opções de energia disponíveis, o dispositivo conectado pode solicitar um modo suportado, e o cabo pode restringir a corrente que está disponível com segurança para essa conexão.
Cada parte pode reduzir a saída final em diferentes condições. Uma oferta do carregador não pode ser usada se o dispositivo não solicitar esse modo, uma solicitação do dispositivo não pode ser aceita se o carregador não a suportar, e um limite do cabo pode impedir um perfil mais alto quando o cabo não suporta esse nível de corrente. Para uma verificação adjacente mais aprofundada sobre a capacidade do cabo, consulte cabos USB-C compatíveis.
O resultado negociado deve ser interpretado como uma correspondência de três partes, em vez de um resultado de fator único. A saída reduzida pode vir da capacidade do carregador, dos requisitos do dispositivo, dos limites do cabo ou do perfil aceito; portanto, o cabo não é automaticamente a causa quando um dispositivo carrega abaixo do modo esperado.
Perfis fixos, modos ajustáveis e saída de fallback
O modo de saída pode existir em estados diferentes dentro da mesma conexão entre carregador e dispositivo. Uma conexão pode usar um perfil de energia fixo, um modo ajustável ou uma saída de fallback, dependendo do perfil suportado que o carregador e o dispositivo conectado podem usar sob as condições atuais de carregamento.
Cada estado de saída tem uma função diferente. Perfis fixos usam estados de carregamento predefinidos, modos ajustáveis permitem que dispositivos compatíveis solicitem alterações de energia suportadas durante o carregamento, e a saída de fallback pode ser selecionada quando o perfil preferido não está disponível ou outra condição da conexão limita esse modo. O fallback é um resultado normal de compatibilidade, em vez de uma indicação de falha.
| Estado de saída | Método de seleção | Condição típica |
|---|---|---|
| Perfil fixo | Usa um perfil predefinido suportado | Selecionado quando o dispositivo solicita um modo fixo compatível. |
| Modo ajustável | Usa ajuste dinâmico de energia suportado | Disponível quando o carregador e o dispositivo suportam o modo ajustável. |
| Saída de fallback | Usa outro estado de carregamento compatível | Selecionada quando o perfil preferido não está disponível ou outra condição da conexão limita esse perfil. |
Suporte a protocolos em várias portas do carregador
O suporte a protocolos em várias portas do carregador depende das capacidades atribuídas a cada porta e das condições de carregamento no momento do uso. Um carregador multiportas pode oferecer suporte a protocolos diferentes em portas diferentes, portanto o modo de carregamento disponível pode variar dependendo da porta selecionada e se outros dispositivos estão conectados.
Um carregador multiportas pode alterar o protocolo disponível ou o estado de carregamento quando dispositivos adicionais são conectados. Uma porta pode continuar suportando um protocolo preferido enquanto outra pode usar um modo compatível diferente, ou o carregador pode renegociar a saída disponível entre as portas ativas. Se um laptop e um smartphone forem conectados ao mesmo tempo, a disponibilidade resultante do protocolo pode depender do projeto do carregador, e não apenas do tipo de conector.
A saída compartilhada também pode influenciar qual protocolo ou modo de carregamento permanece disponível após a conexão de outro dispositivo. Esse comportamento depende de como o carregador distribui sua energia disponível entre as portas ativas e não deve ser considerado idêntico em todos os modelos. Para mais detalhes sobre este tópico relacionado, consulte comportamento da distribuição de energia.
- Verifique o suporte a protocolos para a porta de carregamento pretendida.
- Verifique se a conexão de dispositivos adicionais pode alterar o modo de carregamento disponível.
- Confirme a compatibilidade entre o carregador, a porta selecionada e o dispositivo conectado antes de esperar um perfil de carregamento mais alto.

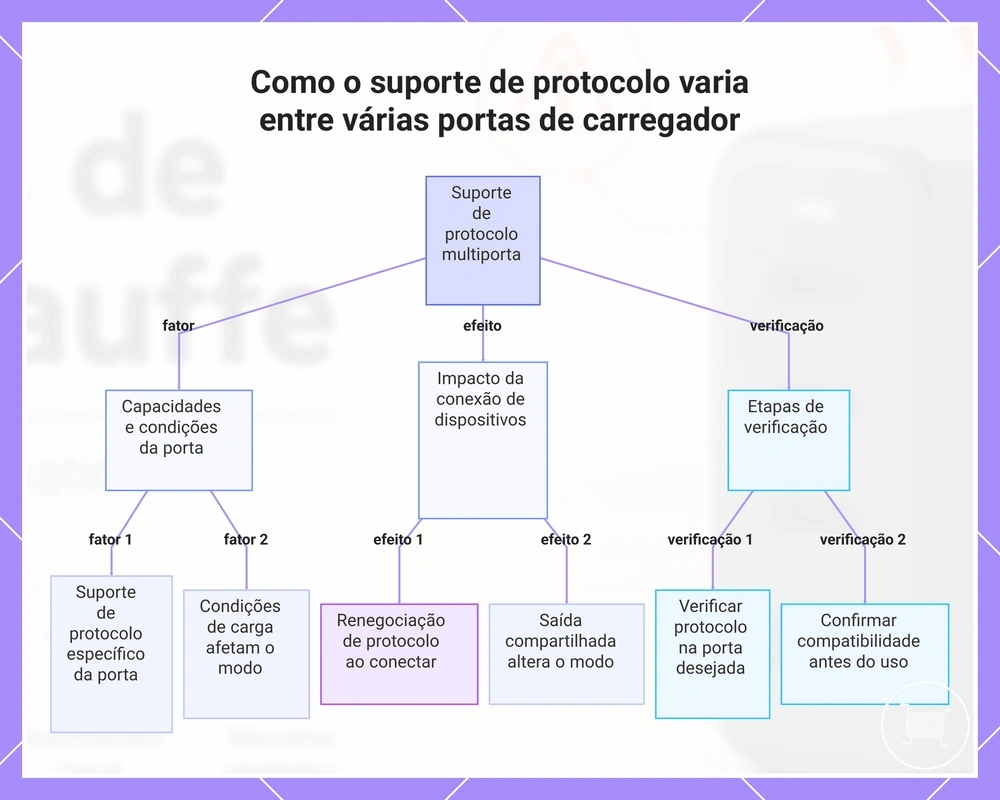

Este gráfico mostra os fatores que influenciam o suporte de protocolo em um carregador multiporta, incluindo capacidades das portas, efeitos da conexão de dispositivos e etapas essenciais de verificação.
Suporte a protocolos por porta e comportamento da porta
Cada porta pode não expor o mesmo suporte a protocolos, capacidade de saída ou comportamento de prioridade. As etiquetas das portas e o projeto do carregador podem indicar que uma porta suporta modos de carregamento ou limites de saída diferentes de outra; portanto, o resultado do carregamento depende da porta selecionada e do dispositivo conectado.
Cada porta pode se comportar de forma diferente sob diferentes condições de conexão. Uma porta pode suportar um modo de carregamento preferido, outra pode aplicar um limite de saída diferente, e uma porta pode alterar seu comportamento disponível quando seu modo de operação ou as condições de conexão mudam. As portas USB-A e USB-C podem oferecer suporte a protocolos diferentes, dependendo do projeto do carregador e da especificação da porta.
- Verifique a etiqueta da porta de carregamento pretendida.
- Confirme se o protocolo necessário está disponível nessa porta.
- Verifique qualquer limite de saída específico da porta antes de esperar um perfil de carregamento mais alto.
- Lembre-se de que o comportamento de carregamento pode variar conforme a porta selecionada e as condições de conexão.
Renegociação quando dispositivos são adicionados ou removidos
Mudanças na conexão podem desencadear uma renegociação em um carregador multiportas quando um dispositivo é conectado ou removido. Uma breve reinicialização, pausa ou alteração na saída de carregamento pode ser uma resposta normal de compatibilidade enquanto o carregador recalcula a saída disponível e seleciona um estado de carregamento suportado para os dispositivos ativos.
- Um dispositivo é conectado ou desconectado.
- O carregador recalcula a demanda de energia ativa.
- Os modos de carregamento suportados podem ser reselecionados.
- A saída pode retomar no mesmo modo compatível ou em um modo compatível inferior.
A renegociação não é automaticamente uma falha de protocolo. Vale a pena verificar mais de perto quando pausas, reinicializações ou quedas de saída ocorrem repetidamente, interrompem o carregamento de dispositivos ativos ou impedem que um dispositivo mantenha um modo de carregamento compatível nas mesmas condições de conexão.
Suporte a protocolos versus resultados reais de carregamento rápido
O suporte a protocolos é necessário para o carregamento rápido, mas não é suficiente por si só para produzir o resultado de carregamento mais rápido possível. O resultado real do carregamento depende se o carregador, o dispositivo conectado, o cabo, a porta selecionada e as condições operacionais suportam todos o mesmo modo de carregamento ao mesmo tempo.
A etiqueta do carregador pode indicar protocolos suportados, mas o resultado do carregamento ainda pode variar quando a aceitação do dispositivo, a capacidade do cabo, o estado da porta ou o comportamento térmico limita o modo de carregamento disponível. Um protocolo compatível pode, portanto, resultar em comportamento de carregamento completo, parcial ou de fallback, dependendo do caminho completo de carregamento, e não apenas do protocolo.
A forma mais prática de avaliar o desempenho esperado de carregamento é verificar cada critério de compatibilidade em vez de confiar apenas nos nomes dos protocolos. Confirme o suporte a protocolos do carregador, a aceitação do dispositivo, a capacidade do cabo, o estado da porta e as condições operacionais antes de esperar um modo de carregamento mais alto. Para orientações mais amplas de compatibilidade, consulte verificações de compatibilidade com dispositivos.
Os resultados do carregamento rápido são moldados por múltiplos critérios de compatibilidade trabalhando juntos, em vez de apenas pelo suporte ao protocolo. Usar esses critérios fornece uma expectativa mais confiável do comportamento de carregamento em diferentes dispositivos e condições de conexão.

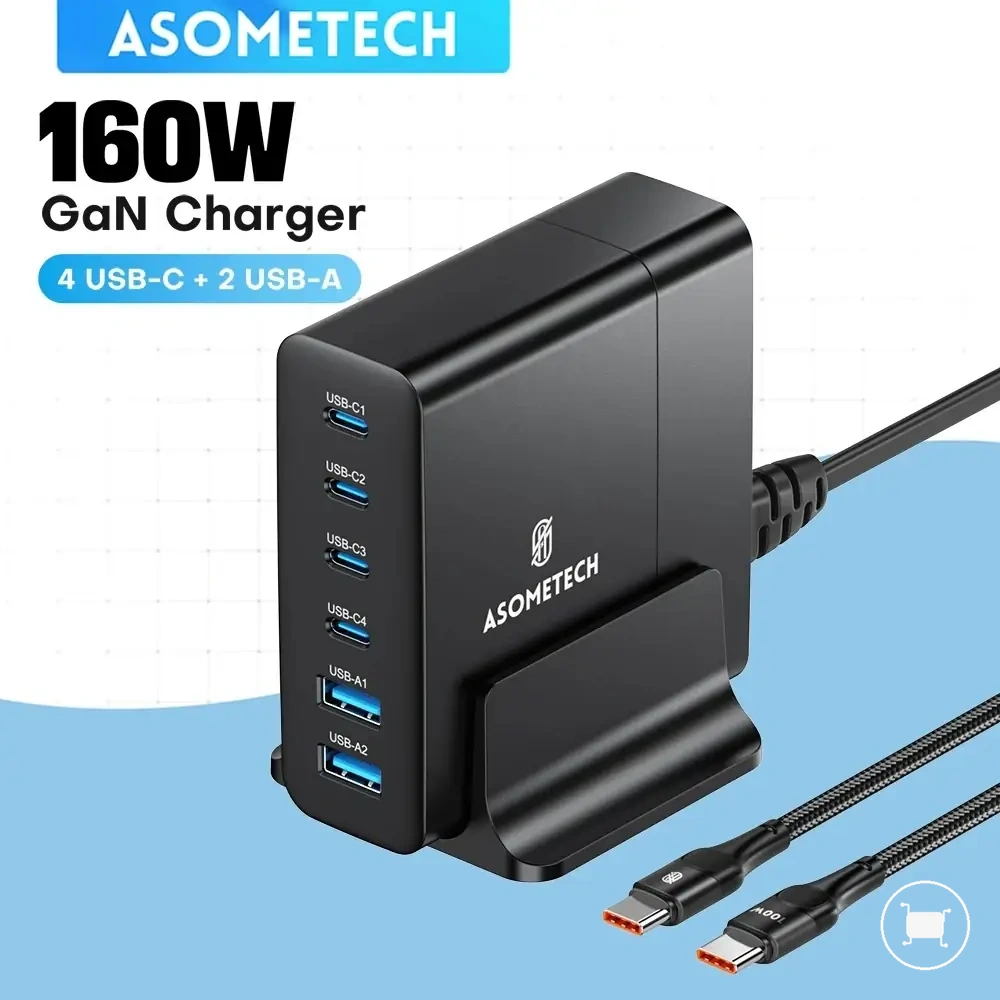

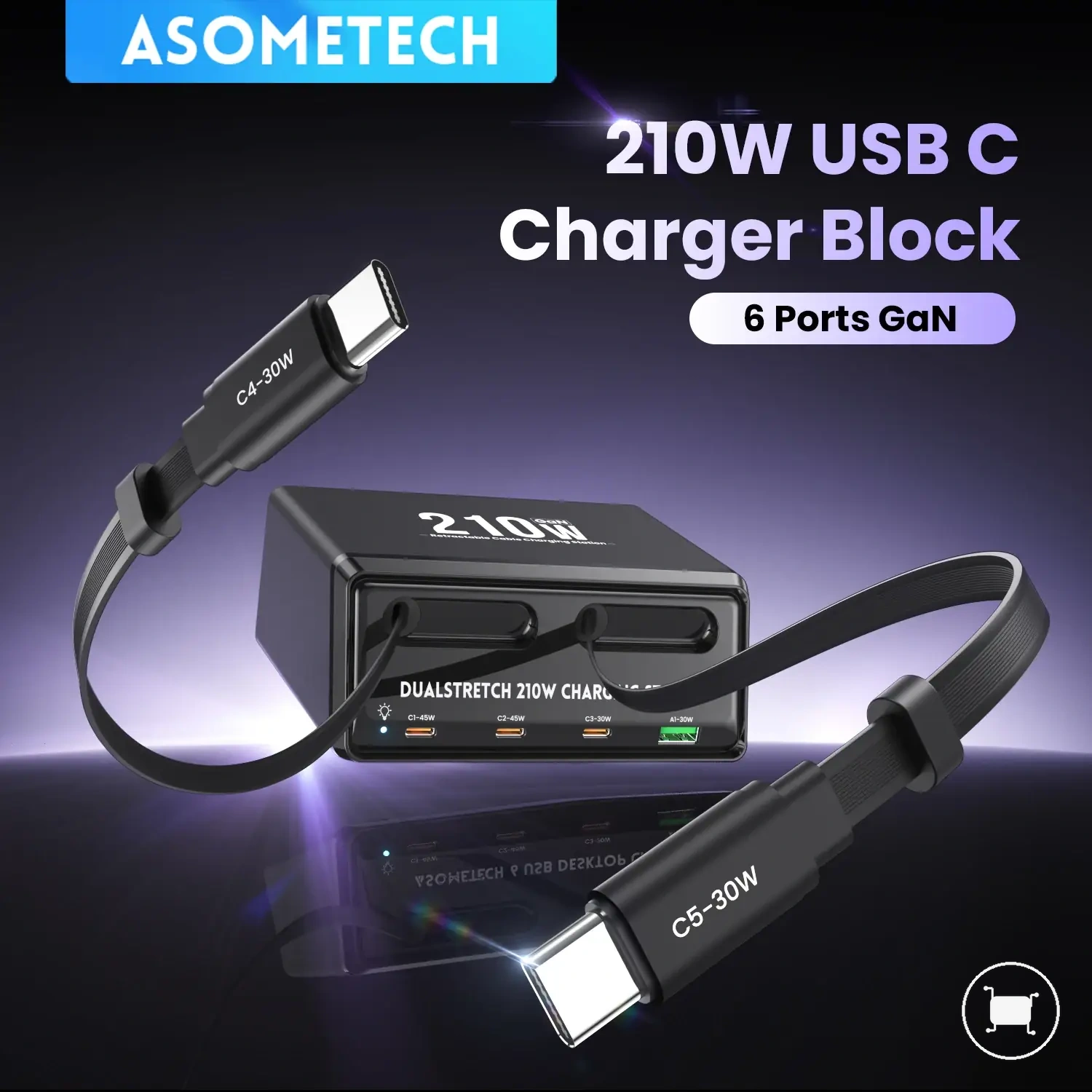

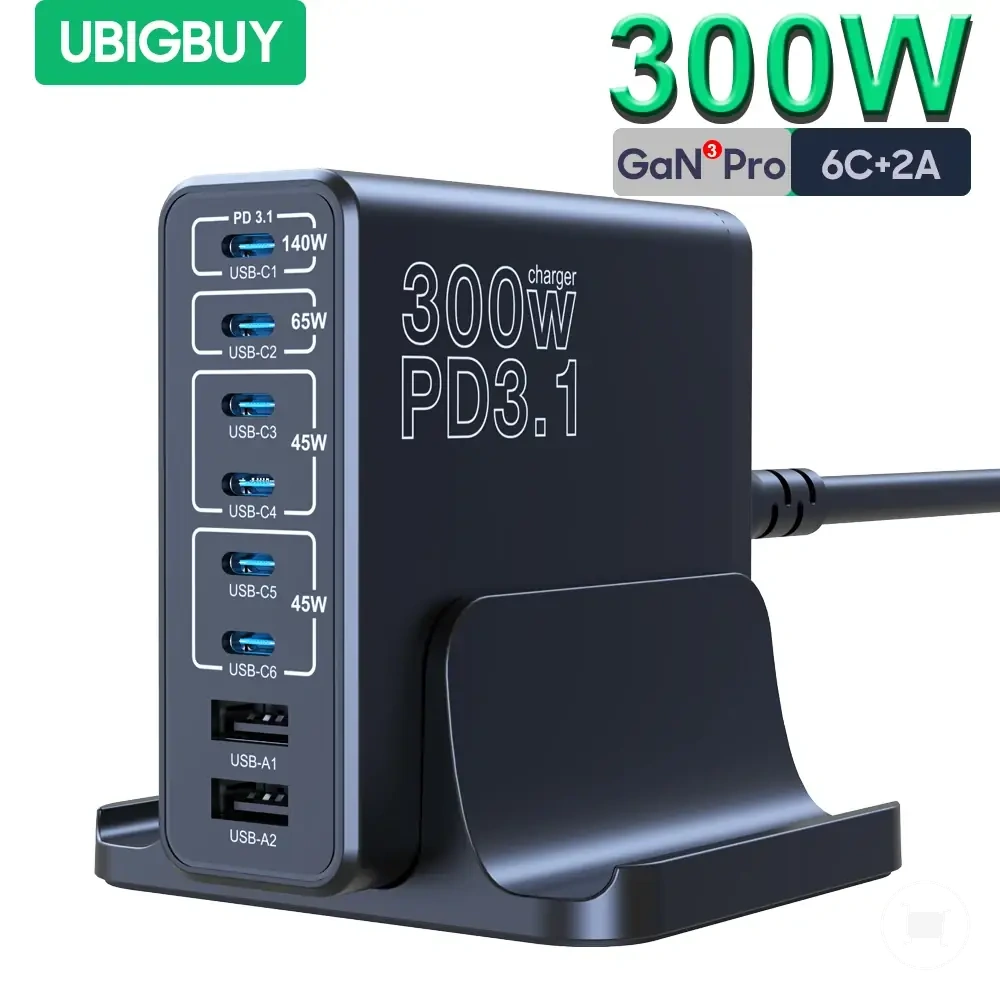

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.

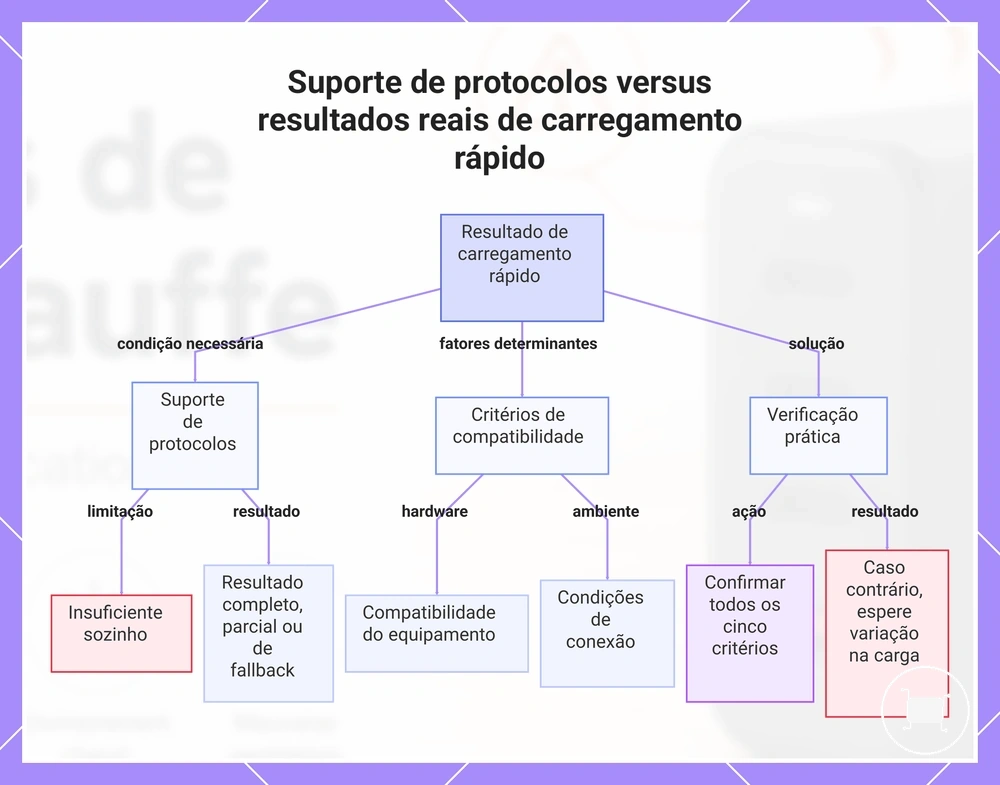

Este gráfico explica por que o suporte de protocolos é necessário, mas não suficiente para o carregamento rápido, e quais fatores determinam o resultado real do carregamento.
Etiquetas de protocolo versus comportamento real do dispositivo
Uma etiqueta de protocolo pode ser precisa enquanto um dispositivo específico ainda carrega abaixo da velocidade esperada. A etiqueta mostra o que o carregador pode suportar, mas o comportamento do dispositivo depende se esse dispositivo aceita o protocolo, solicita o perfil correspondente e continua permitindo esse modo de carregamento nas condições atuais.
Um dispositivo pode escolher um perfil inferior por motivos que não são falhas, como modos não suportados, comportamento do firmware, estado da bateria ou gerenciamento térmico. Nesse caso, a etiqueta do carregador não é necessariamente falsa; o dispositivo pode simplesmente recorrer a um estado de carregamento suportado que atenda aos seus próprios requisitos naquele momento.
A etiqueta deve ser interpretada como um sinal de capacidade, em vez de uma garantia de velocidade. O comportamento real de carregamento pode diferir entre dispositivos, pois cada dispositivo decide o que pode solicitar e aceitar durante a negociação.
Fallback para modos de carregamento mais lentos
Quando o carregamento recorre a um modo mais lento, isso pode ser um resultado normal de segurança ou compatibilidade, em vez de uma falha. O fallback ocorre frequentemente quando uma condição necessária para carregamento rápido não está disponível, permitindo que o carregador e o dispositivo usem outro perfil de carregamento compatível em vez de interromper o carregamento.
O fallback pode resultar de ausência de correspondência de protocolo, capacidade limitada do cabo, estado operacional multiportas, limites térmicos ou um perfil de carregamento não suportado. Essas condições podem reduzir o modo de carregamento disponível sem indicar que o carregador ou o dispositivo está com defeito.
O fallback ocasional geralmente faz parte da negociação normal de carregamento. Se o carregamento mais lento ocorrer repetidamente nas mesmas condições de conexão, pode valer a pena verificar se o carregador, o cabo, a porta selecionada e o dispositivo conectado continuam suportando o modo de carregamento esperado.
Uma investigação mais aprofundada geralmente é apropriada apenas após essas verificações de compatibilidade terem sido concluídas e o comportamento de carregamento permanecer inalterado. Se o fallback repetido for acompanhado por interrupções persistentes de carregamento ou falhas de negociação, consulte charging negotiation issues para obter orientações adicionais de solução de problemas.
