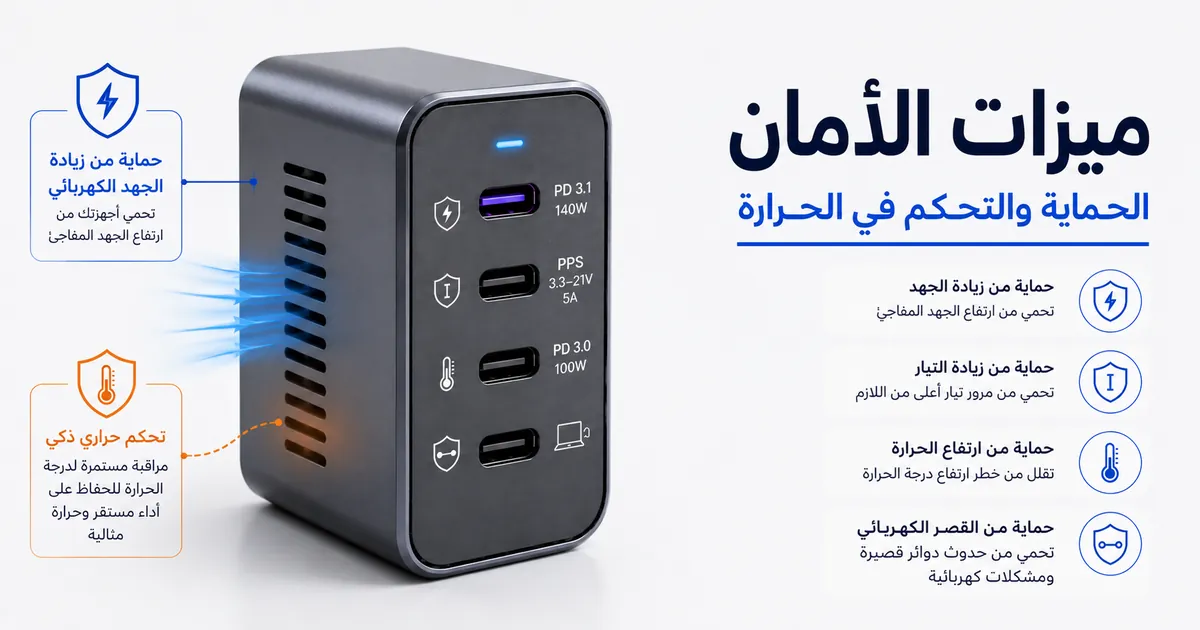

شرح ميزات الأمان في شواحن USB-C متعددة المنافذ

يستخدم شاحن USB-C متعدد المنافذ ميزات الأمان كحمايات مدمجة تساعد في التحكم في الحمل الكهربائي والحرارة وسلوك الشحن عبر أكثر من جهاز متصل. تعتمد سلامة الشاحن على تصميم الشاحن والجهاز المتصل وكابل USB-C وبيئة الشحن التي تعمل ضمن حدود مناسبة.

عندما يشحن شاحن GaN بسرعة جهاز كمبيوتر محمول أو هاتف أو جهاز لوحي في الوقت نفسه، يساعد التفاوض على الطاقة عبر USB-C PD في مطابقة حد الجهد والتيار المطلوبين مع ما يمكن للجهاز والمنفذ قبوله. يؤثر التحكم في الجهد والتيار والحرارة وتصنيف الكابل وحالة الموصل وعلامات الامتثال جميعًا على مدى سلامة سلوك جلسة الشحن هذه. يمكن أن يؤدي عدم التطابق أو الكابل التالف أو سوء التهوية أو التصنيف غير الواضح إلى زيادة خطر الحرارة حتى عندما يتضمن الشاحن إجراءات حماية.

تعمل ميزات الأمان على تقليل المخاطر، لكنها لا تضمن نتائج آمنة. يمكن أن تساعد الحماية من الجهد الزائد والحماية من التيار الزائد والحماية من قصر الدارة والحماية من الحرارة الزائدة في الحد من حالات العطل الشائعة، لكن السلامة الفعلية لا تزال تعتمد على الامتثال للمعايير وجودة البناء وجودة الكابل وشهادة USB-IF والتفاوض بين الأجهزة والاستخدام الصحيح. يرتبط الشحن السريع الآمن والشحن المعتمد وسلوك المستخدم الآمن ببعضها، لكن أيا منها لا يغني عن الآخر.

يُقيَّم الشاحن الأكثر أمانًا كنظام، وليس كملصق أو ميزة واحدة.

طبقة الحماية التالية هي التحكم الكهربائي والحراري، حيث يدير الشاحن الجهد غير الآمن والتيار الزائد وظروف قصر الدارة والحرارة قبل أن تنتقل هذه المخاطر عبر مسار الكابل.

كيف تحمي ميزات الأمان شاحن USB-C متعدد المنافذ والأجهزة المتصلة

ميزات أمان الشاحن هي حمايات مدمجة تقلل المخاطر من خلال مراقبة توصيل الطاقة والاستجابة للظروف غير الآمنة قبل وصولها إلى الأجهزة المتصلة. تساعد هذه الضمانات في إدارة الجهد والتيار والحرارة أثناء انتقال الطاقة عبر الشاحن. يمتد مسار الحماية من الشاحن ومنفذ USB-C عبر مسار الكابل إلى الجهاز المتصل.

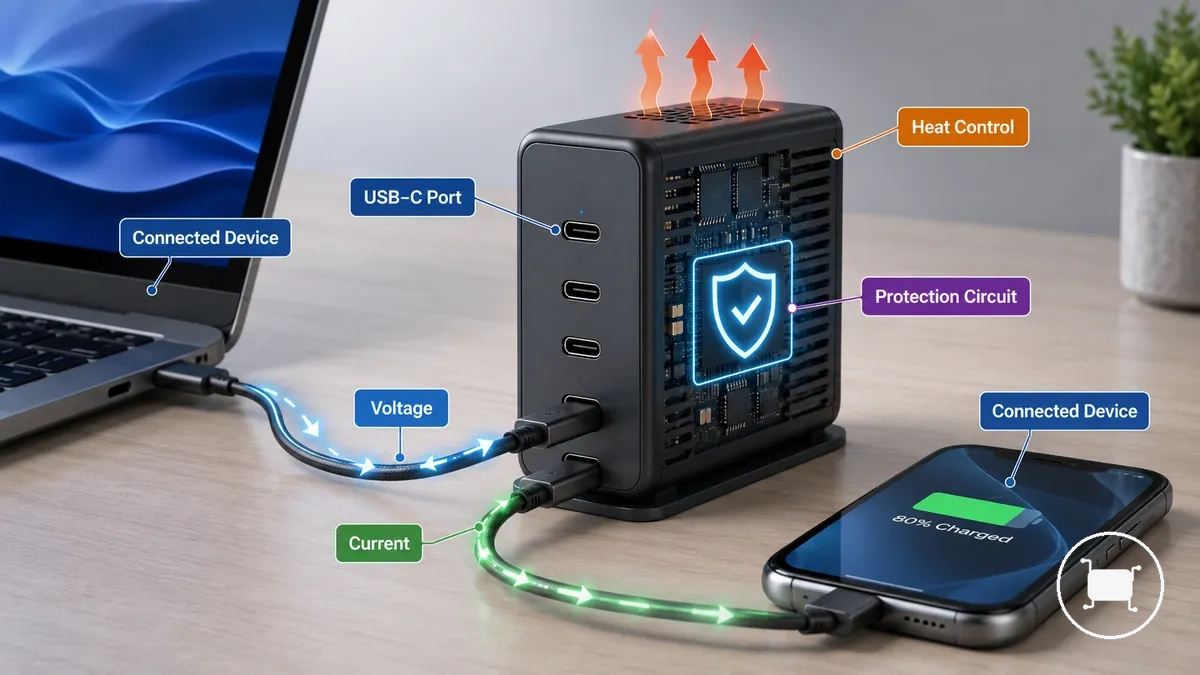

يسهل تصور كيفية حماية ميزات الأمان لشاحن USB-C متعدد المنافذ والأجهزة المتصلة عند النظر إلى مسار الحماية كنظام متصل. يوضح الرسم البياني أدناه أين يمكن لوظائف الحماية أن تعمل عبر الشاحن ومسار الكابل والأجهزة المتصلة لدعم تقليل المخاطر.

يبدأ التحكم في المخاطر الكهربائية عندما تراقب دائرة حماية الجهد والتيار عند الشاحن أو منفذ USB-C. إذا تم اكتشاف حالة غير آمنة، قد يطبق الشاحن استجابة مضبوطة تساعد في تقليل احتمالية وصول طاقة زائدة إلى الأجهزة المتصلة.

يساعد التحكم في الحرارة والحمل في إدارة الإجهاد الحراري الذي قد يتطور أثناء الشحن. عندما تزداد الحرارة عن ظروف التشغيل المتوقعة، قد تعدل الحماية المدمجة سلوك الشاحن لدعم تقليل المخاطر عبر الشاحن والأجهزة المتصلة.

• قد يؤدي عطل كهربائي إلى استجابة مضبوطة تساعد في الحد من التعرض لجهد أو تيار غير طبيعي.
• يمكن إدارة تراكم الحرارة من خلال ضمانات تستجيب لظروف حرارية متصاعدة.
• قد يؤدي عدم تطابق الكابل إلى زيادة المخاطر على طول مسار الكابل عندما تكون جودة الكابل أو حالة الموصل غير مناسبة.
• يساعد التفاوض على الشحن في مواءمة توصيل الطاقة بين منفذ USB-C والجهاز المتصل قبل استمرار الشحن.
• لا تزال ظروف المستخدم مهمة لأن حدود الحماية تعتمد على التصميم المطابق والاستخدام الصحيح وحالة المعدات.

تدعم الحماية المدمجة تقليل المخاطر، لكنها تعمل جنبًا إلى جنب مع التصميم المطابق والاستخدام الصحيح وعادات الشحن الآمن بدلاً من استبدالها. غالبًا ما تعتمد الأسئلة حول ما إذا كان شحن الأجهزة المتعددة آمنًا على تلك الظروف بقدر ما تعتمد على ميزات الحماية نفسها. للحصول على سياق أوسع، راجع multiport USB-C charger guide.

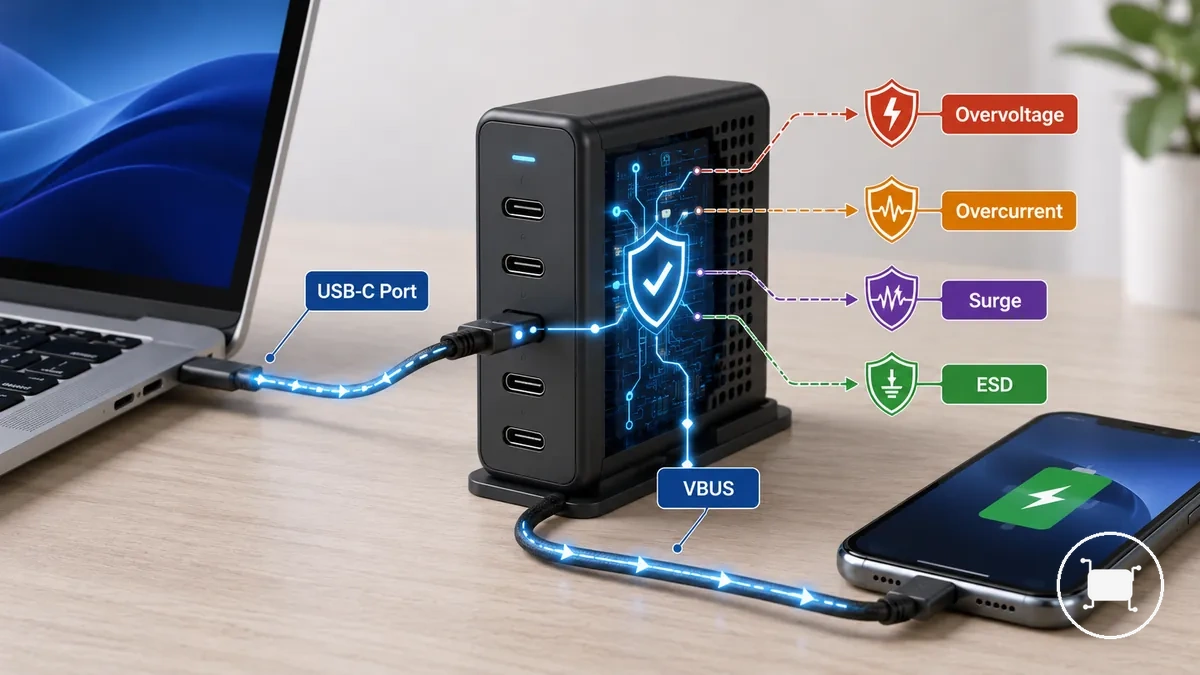

الحماية الكهربائية من الجهد والتيار غير الآمنين

تحد الحماية الكهربائية من الظروف الكهربائية غير الطبيعية قبل أن تخلق مخاطر غير ضرورية لدوائر الشاحن أو الأجهزة المتصلة. تراقب دائرة الحماية توصيل الطاقة وقد تستجيب عندما تتحرك ظروف التشغيل خارج الحدود المتوقعة. تعالج هذه الضمانات مخاطر الجهد غير الآمن والتيار غير الآمن والارتفاع المفاجئ والتيار وقصر الدارة عبر مسارات حماية مختلفة.

يسهل فهم الحماية الكهربائية من الجهد والتيار غير الآمنين عند فصل مسارات الأعطال حسب الحالة التي تعالجها. يوضح الرسم البياني أدناه أعطال الجهد وأعطال التيار وأحداث الارتفاع المفاجئ وأحداث التفريغ الكهروستاتيكي قبل أن يربط الجدول كل حالة باستجابة محتملة.

يحمل ناقل VBUS الطاقة بين منفذ USB-C والجهاز المتصل، مما يجعله موقعًا شائعًا لمراقبة سلوك الجهد والتيار غير الطبيعيين. تركز الحماية من الجهد الزائد على حالات الجهد غير الآمن، بينما تعالج الحماية من التيار الزائد والحماية من قصر الدارة ظروف التيار الزائد والأعطال التي قد تزيد من خطر الحرارة. تساعد الحماية من الارتفاع المفاجئ والحماية من التفريغ الكهروستاتيكي في إدارة الارتفاعات العابرة التي قد تصل إلى منفذ USB-C أو الدوائر المتصلة.

يربط الجدول أدناه أنواع الأعطال الكهربائية باستجابات الحماية المحتملة والخطر الذي تهدف كل استجابة إلى تقليله.

الكيان/الجزء	الحالة غير الآمنة	استجابة الحماية	الخطر المقلل
VBUS	جهد غير آمن	قد تحد الحماية من الجهد الزائد أو تقطع تدفق الطاقة	الضغط على الدوائر المتصلة
منفذ USB-C	تيار غير آمن	قد تؤدي الحماية من التيار الزائد إلى سلوك قطع	الحرارة الزائدة والحمل الكهربائي
مسار عطل الكابل/الجهاز	قصر دارة	قد توقف الحماية من قصر الدارة توصيل الطاقة	خطر الضرر المرتبط بالعطل
حدث ارتفاع مفاجئ	ارتفاع عابر	قد تمتص الحماية من الارتفاع المفاجئ جزءًا من الحدث أو تعيد توجيهه	الضغط المرتبط بالجهد
حدث تفريغ كهروستاتيكي	تفريغ كهروستاتيكي	قد تقلل الحماية من التفريغ الكهروستاتيكي التعرض للتفريغ	خطر سلامة المنفذ

مثال عملي هو كابل أو جهاز معطل يخلق حالة عطل تتسبب في تدفق تيار غير طبيعي، حيث قد يقلل سلوك الحماية من المخاطر عن طريق الحد من توصيل الطاقة. يجب تقييم تصنيفات الخرج وسلوك الحماية معًا لأن استجابات الشاحن يمكن أن تختلف حسب التصميم ونوع العطل. للحصول على سياق أوسع، راجع power output and safety.

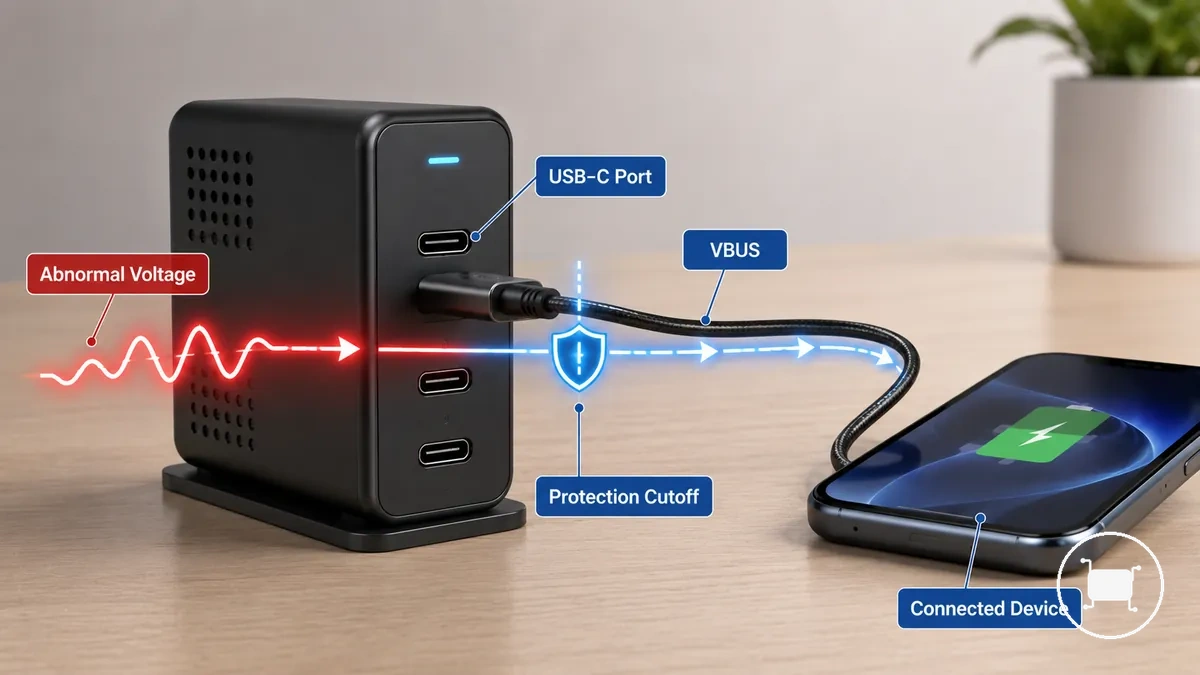

الحماية من الجهد الزائد

الحماية من الجهد الزائد هي الضمانة التي تستجيب عندما يرتفع مستوى الجهد عن نطاق الشحن المتوقع. تساعد في الحد من التعرض للجهد غير الطبيعي عند منفذ USB-C قبل وصول الجهد الزائد إلى الدوائر المتصلة. الخطر الأساسي هو جهد يتجاوز نطاق الشحن المتوقع على مسار VBUS.

يسهل فهم الحماية من الجهد الزائد عند النظر إليها عند النقطة التي يتم فيها مراقبة الجهد والتحكم فيه. يوضح المثال المشروح أدناه كيف يمكن وضع منفذ USB-C ومسار VBUS بين مصدر جهد غير طبيعي والجهاز المتصل، مع قطع الحماية الذي يعمل كضمانة محلية.

تراقب الحماية من الجهد الزائد مستوى جهد VBUS وتقارنه بحالة التفاوض على الطاقة المتوقعة. إذا أنشأ شاحن معطل أو كابل معطل أو حالة عطل أخرى جهدًا غير طبيعي، قد تؤدي دائرة حماية إلى سلوك قطع الجهد أو استجابة تثبيت الجهد. يمكن أن تختلف نقطة التنبيه الدقيقة وسلوك القطع حسب تصميم الشاحن والجهد المتفاوض عليه وسياق المواصفات وظروف التشغيل، ولا ينبغي التعامل مع الحماية كضمان مطلق.

الحماية من التيار الزائد وقصر الدارة

الحماية من التيار الزائد والحماية من قصر الدارة هما ضمانتان تحدان من تدفق التيار المفرط أو تقطعان مسار العطل قبل أن يخلق ضغطًا غير ضروري على مكونات الشحن. تستجيب الحماية من التيار الزائد للتيار الزائد الناتج عن حمل مرتفع على المنفذ، بينما تستجيب الحماية من قصر الدارة لمسار عطل مباشر ناتج عن عطل في الكابل أو الجهاز. الفرق الرئيسي هو الحمل الزائد مقابل مسار العطل.

تقارن الحماية من التيار الزائد حمل المنفذ بعتبة تيار وقد تطبق سلوك تحديد التيار أو الإغلاق عندما يتجاوز الطلب ظروف التشغيل المتوقعة. تركز الحماية من قصر الدارة على اكتشاف مسار عطل يمكن أن يسمح للتيار بالارتفاع بسرعة عبر عطل في الكابل أو الجهاز. يمكن لكلتا الحمايتين المساعدة في تقليل خطر الحرارة وتلف المكونات، على الرغم من أن سلوك الإغلاق الدقيق وعملية الاسترداد قد تختلف حسب تصميم الشاحن وظروف التشغيل.

في سيناريو شحن أجهزة متعددة، لا يشير حمل المنفذ المرتفع تلقائيًا إلى وجود قصر دارة. تعالج الحماية من التيار الزائد ظروف التحميل الزائد، بينما تعالج الحماية من قصر الدارة تدفق التيار المرتبط بالعطل. تساعد هذه الضمانات في إدارة المخاطر المرتبطة بالتيار، لكنها لا تصلح الشحن البطيء، ولا تعوض عن انخفاض القوة الكهربائية المتاحة، ولا تحل جميع مشاكل الملحقات التالفة.

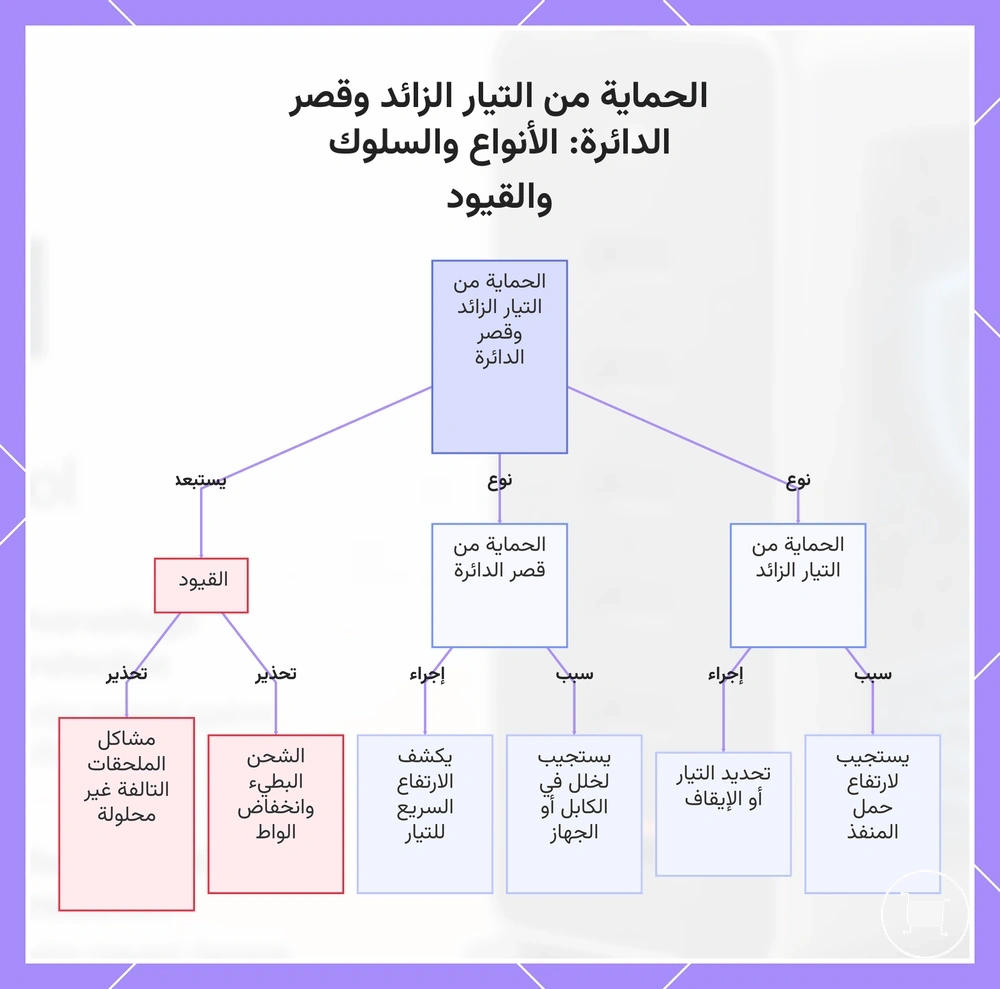

يوضح هذا المخطط النوعين الرئيسيين لحماية التيار، وما يستجيب له كل منهما، وكيف يتصرفان، وما لا يعالجانه.

الحماية من الارتفاع المفاجئ والتفريغ الكهروستاتيكي حول منافذ USB-C

الحماية من الارتفاع المفاجئ والتفريغ الكهروستاتيكي حول منافذ USB-C هي ضمانات تساعد في تقليل التعرض للارتفاعات الكهربائية القصيرة عند الموصل. تركز الحماية من الارتفاع المفاجئ على الارتفاع العابر، بينما تركز الحماية من التفريغ الكهروستاتيكي على التفريغ الكهروستاتيكي الذي يمكن أن يحدث عند أو بالقرب من موصل USB-C. تعالج كلتا الحمايتين الأحداث الكهربائية قصيرة المدة بدلاً من ظروف التحميل الزائد المستمر.

نوع الحدث	ما تقلله الحماية
ارتفاع مفاجئ	التعرض لارتفاع عابر قد يصل إلى منفذ USB-C
تفريغ كهروستاتيكي	التعرض لتفريغ كهروستاتيكي قد يؤثر على الدوائر الداخلية

تستخدم الحماية من الارتفاع المفاجئ والحماية من التفريغ الكهروستاتيكي مكونًا وقائيًا بالقرب من منفذ USB-C للمساعدة في إدارة الأحداث الكهربائية القصيرة قبل وصولها إلى الدوائر الداخلية الحساسة. عند حدوث ارتفاع عابر أو تفريغ ساكن، قد يقلل المكون الوقائي من الإجهاد الكهربائي الذي يصل إلى موصل USB-C والدوائر الداخلية المرتبطة به. يمكن أن تختلف الاستجابة الدقيقة حسب تصميم الشاحن وظروف الحدث، لكن الحماية تظل مركزة على سلامة المنفذ بدلاً من التحكم المستمر في حمل الطاقة.

التحكم في الحرارة والحماية من الحرارة الزائدة

التحكم في الحرارة والحماية من الحرارة الزائدة هما وظيفتا أمان تساعدان شاحن USB-C متعدد المنافذ على العمل ضمن حدود أكثر أمانًا عند شحن الأجهزة تحت حمل عادي أو مرتفع. يمكن للشاحن توليد حرارة أثناء تحويل الطاقة وتوصيلها، خاصة مع زيادة مستوى الحمل عبر منافذ متعددة. تساعد هذه الحمايات في إدارة حرارة التشغيل، لكنها لا تضمن درجة حرارة محددة في كل الظروف.

يمكن أن تأتي الحرارة من إلكترونيات الشحن والغلاف والأجهزة المتصلة وتوصيل الطاقة المستمر. يمكن أن يزيد مستوى الحمل الأعلى وتصميم الغلاف المضغوط وجلسة الشحن الطويلة أو سيناريو الشحن عالي القوة الكهربائية من دفء التشغيل. يمكن للظروف البيئية مثل تقييد تدفق الهواء أو درجات الحرارة المحيطة المرتفعة أن تؤثر أيضًا على كمية الحرارة التي يحتفظ بها شاحن GaN أثناء الاستخدام.

تراقب المراقبة الحرارية ظروف درجة الحرارة داخل الشاحن وتساعد في تحديد متى قد تكون هناك حاجة إلى إجراء وقائي. عندما ترتفع حرارة التشغيل عن الظروف المقصودة، قد يقلل الخفض الحراري من توصيل الطاقة للحد من توليد حرارة إضافية. في بعض الحالات، قد يحدث سلوك إغلاق لتقليل الإجهاد الحراري، بينما يمكن أن يعتمد التعافي على تصميم الشاحن ومستوى الحمل والتهوية والظروف المحيطة.

الدفء المتوقع وإشارات الخطر المحتملة ليسا نفس الشيء. صُمم التحكم في الحرارة لإدارة حرارة التشغيل العادية، بينما قد تشير العلامات التالية إلى ظروف تستحق اهتمامًا أوثق:

• الدفء المتوقع أثناء الشحن العادي، خاصة تحت مستوى حمل أعلى.
• التهوية المسدودة أو تدفق الهواء المقيد حول غلاف الشاحن.
• حرارة ملحوظة عند كابل أو موصل قد تعتمد على جودة التوصيل أو ظروف الشحن.
• سلوك إغلاق متكرر خلال جلسات شحن مماثلة.
• رائحة غير عادية أو تغير لون مرئي حول الشاحن أو منطقة الموصل.
• الاستخدام في بيئات محصورة أو معزولة أو دافئة بشكل غير عادي مع تهوية محدودة.

يساعد التحكم في الحرارة والحماية من الحرارة الزائدة في إدارة حرارة التشغيل، لكن أعراض السخونة الزائدة المستمرة قد تتطلب تقييمًا منفصلاً. للحصول على إرشادات أكثر تفصيلاً حول الفرق بين دفء التشغيل المدار والمخاوف الحرارية المستمرة، راجع ارتفاع الحرارة والحماية الحرارية.

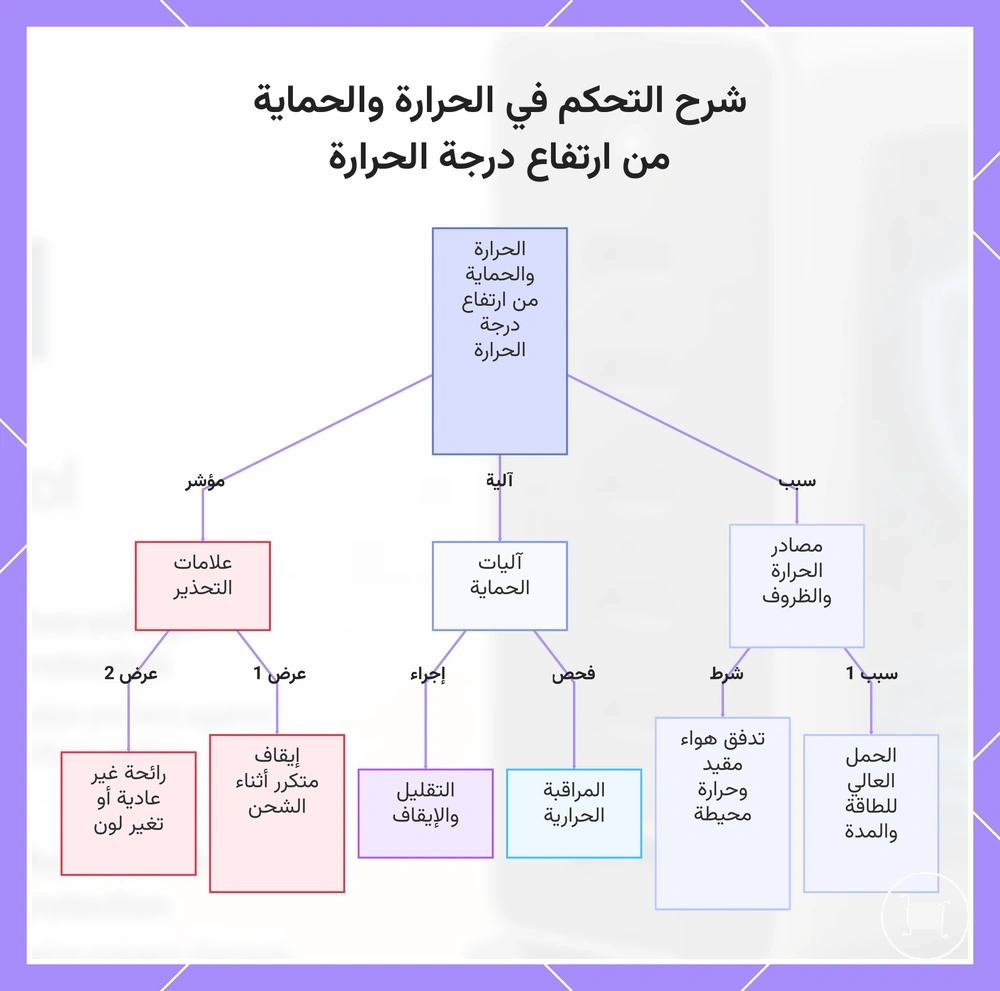

يوضح هذا المخطط الأسباب الرئيسية لتراكم الحرارة، وآليات الحماية المستخدمة، وعلامات التحذير التي تشير إلى مشاكل محتملة مع شاحن USB-C متعدد المنافذ.

حرارة التشغيل العادية مقابل السخونة الزائدة غير الآمنة

يمكن توقع حرارة تشغيل عادية أثناء الشحن، بينما تستحق السخونة الزائدة غير الآمنة الحذر عند ظهور علامات تحذيرية للحرارة. غالبًا ما يزداد الدفء السطحي مع الحمل ومدة الشحن، خاصة أثناء الاستخدام عالي الطاقة. يصبح الدفء مدعاة للقلق عندما يصاحبه ظروف قد تشير إلى سخونة زائدة غير آمنة بدلاً من الدفء المتوقع.

تُختبر حرارة التشغيل العادية عادةً كدفء سطحي يختلف حسب الحمل والمدة وتصميم الشاحن والظروف البيئية. قد ترتبط السخونة الزائدة غير الآمنة بعلامات تحذيرية مثل رائحة غير عادية أو تغير لون أو سلوك إغلاق متكرر أو حرارة مستمرة في الكابل أو حرارة في الموصل أو استجابة غير متوقعة للجهاز أثناء الشحن. لا تؤكد أي علامة منفردة وجود عطل محدد، لكن هذه الظروف قد تشير إلى أن الحرارة المفرطة قد تستحق اهتمامًا أوثق.

يعتمد التمييز بين حرارة التشغيل العادية والسخونة الزائدة غير الآمنة على تفسير علامات التحذير الحراري المرئية أو المحسوسة بدلاً من تشخيص السبب الدقيق.

المراقبة الحرارية وسلوك الإغلاق

المراقبة الحرارية وسلوك الإغلاق هما وظيفتان وقائيتان تساعدان في الحد من استمرار التشغيل عندما تقترب حرارة الشاحن من حد حراري. يراقب مستشعر درجة الحرارة ودائرة التحكم ظروف الحرارة ويمكنهما الاستجابة عندما تكون هناك حاجة إلى تقليل إضافي للحرارة. اعتمادًا على تصميم الشاحن، قد تؤدي المراقبة الحرارية إلى الخفض الحراري أو تقليل الخرج أو سلوك الإغلاق.

يمكن أن تختلف التأثيرات المرئية للمستخدم حسب طراز الشاحن وظروف الشحن. عندما تكتشف المراقبة الحرارية حرارة مرتفعة، قد يؤدي تقليل الخرج إلى إبطاء الشحن، أو قد يؤدي إغلاق مؤقت إلى مقاطعة الشحن حتى يتم استيفاء شرط إعادة التشغيل. في بعض الحالات، قد تشبه مقاطعة الشحن فشل الشحن، لكن توقيت التعافي وسلوك شرط إعادة التشغيل قد يعتمدان على تصميم الشاحن ومستوى الحرارة والظروف المحيطة.

كفاءة شاحن GaN وحدود السلامة الحرارية

الادعاء الشائع هو أن شاحن GaN أكثر أمانًا لمجرد أنه يعمل بدرجة حرارة أقل. التفسير الأكثر دقة هو أن كفاءة شاحن GaN ترتبط بانخفاض الحرارة المهدرة كجزء من التصميم الحراري للشاحن، لكن الكفاءة وحدها لا تحدد السلامة. يمكن لتقنية GaN تحسين الكفاءة ودعم أهداف التصميم المضغوط، لكنها لا تحل محل تصميم السلامة أو دوائر الحماية.

غالبًا ما يرتبط تصميم شاحن GaN بكثافة طاقة أعلى، مما يسمح بقدرة أكبر ضمن حجم غلاف أصغر. ومع ذلك، يمكن أن تزيد كثافة الطاقة الأعلى من تركيز الحرارة داخل شاحن مضغوط، لذلك قد لا يزال الأداء الحراري يعتمد على ظروف الحمل وتصميم الغلاف والتحكم في درجة الحرارة والحدود الحرارية. لا تؤدي الحرارة المهدرة المنخفضة إلى القضاء على توليد الحرارة أثناء التشغيل العادي.

تظل الشهادة وجودة البناء والتصميم الحراري ودوائر الحماية عوامل سلامة مهمة إلى جانب الكفاءة. ينبغي النظر إلى شاحن نيتريد الغاليوم كصفة تصميمية واحدة قد تساهم في الأداء الحراري، وليس كمؤشر مستقل على السلامة.

الشحن السريع الآمن أثناء التفاوض على الطاقة

يعتمد الشحن السريع الآمن على التفاوض على الطاقة بين الشاحن والجهاز المتصل بدلاً من قيام الشاحن بتوصيل الطاقة القصوى في جميع الأوقات. في USB-C PD، يوفر الشاحن قدرة المصدر المتاحة بينما يطلب الجهاز المتصل ملف شحن مناسب. الشحن السريع الآمن يتم بالتفاوض، وليس بالإجبار.

يتضمن التفاوض على الطاقة الشاحن والجهاز المتصل وبروتوكول الشحن السريع وتصنيف الكابل الذين يعملون معًا لتحديد خرج متفاوض عليه. يطلب الجهاز المتصل حد جهد وتيار مطلوبين، ويقيّم الشاحن ما إذا كان مستوى الطاقة هذا يمكن توفيره، وقد يؤثر تصنيف الكابل على مقدار التيار الذي يمكن حمله بأمان. يمكن أن يختلف عقد الطاقة الناتج حسب دعم البروتوكول وتوافق الجهاز وحالة المنفذ وخصائص الكابل.

يوضح الجدول أدناه كيف يساهم كل عنصر شحن في الخرج الآمن أثناء تفاوض الشحن.

الكيان/الجزء	السمة/الشرط	القيمة أو الطلب	التأثير على الشحن الآمن
الشاحن	قدرة المصدر	مستويات الطاقة المتاحة	يحدد نطاق الطاقة الذي قد يتم عرضه
الجهاز المتصل	طلب المستقبل	حد الجهد والتيار المطلوبين	يحدد مستوى الطاقة الذي قد يقبله الجهاز
الكابل	تصنيف الكابل	سعة التيار المدعومة	يمكن أن يؤثر على توصيل التيار الآمن
البروتوكول	دعم البروتوكول	USB-C PD أو بروتوكول شحن سريع آخر	يمكّن تفاوض الشحن ومطابقة الطاقة
حالة المنفذ	حالة التشغيل	حالة الشحن الحالية	قد تؤثر على الخرج المتفاوض عليه المتاح

يساعد فهم protocol support and safe charging في توضيح سبب اعتماد أداء الشحن الفعلي على التفاوض بدلاً من القوة الكهربائية للشاحن وحده. يمكن للتفاوض على الطاقة تقليل المخاطر المرتبطة بالشحن من خلال مطابقة قدرة الشاحن وطلبات الجهاز وظروف الكابل، لكنه لا يمكنه تعويض الكابلات التالفة أو الموصلات المعطلة أو الأجهزة غير المطابقة.

التفاوض على الجهد والتيار في شحن USB-C PD

التفاوض على الجهد والتيار في شحن USB-C PD هو الآلية التي تساعد الشاحن على مطابقة حدود شحن الجهاز من خلال خرج متفاوض عليه. يستخدم USB-C PD اتصالاً بين الشاحن والجهاز المتصل قبل تطبيق مستويات شحن أعلى. يعتمد نموذج التفاوض على قدرة المصدر وطلب المستقبل.

أثناء تفاوض PD، يقدم الشاحن معلومات قدرة المصدر، ويرسل الجهاز المتصل طلب المستقبل، ويتم إنشاء عقد الطاقة لمستوى جهد مناسب وحد تيار. قد يختلف الخرج الناتج وفقًا لحدود الجهاز وقدرة الشاحن، بينما يمكن أن يحدث سلوك تراجع عندما يكون مستوى الطاقة المطلوب غير متاح أو غير مدعوم. يمكن لهذا النهج دعم التوافق والشحن الآمن من خلال مواءمة الطاقة المطلوبة مع الخرج المتاح بدلاً من الاعتماد على مستوى طاقة ثابت.

جودة الكابل وحدود تصنيف الطاقة

تؤثر جودة الكابل وحدود تصنيف الطاقة على ما إذا كان الشحن السريع الآمن يمكن أن يعمل كما هو مقصود لأن كابل USB-C جزء من مسار الشحن. قد تعتمد حمايات الشاحن والتفاوض على الشحن على الكابل الذي يحمل الطاقة ضمن حدوده المقصودة. الكابل جزء من مسار السلامة.

يمكن أن يؤثر تصنيف طاقة كابل USB-C وحد سعة التيار وحالة الموصل على سلوك الشحن وخطر عدم التطابق. قد يدعم الكابل المصنف الذي يتطابق مع متطلبات الشحن توصيل الطاقة المتفاوض عليها بشكل أكثر فعالية، بينما يمكن أن يساهم الكابل التالف أو حالة الموصل السيئة في نشوء حرارة عند الموصل أو عدم استقرار الشحن. بالنسبة لسيناريوهات الشحن عالية الطاقة، قد تكون العلامة الإلكترونية ذات صلة لأن قدرة الشحن يمكن أن تعتمد على تصميم الكابل والحدود المدعومة.

يمكن أن تساعد قائمة المراجعة أدناه في تحديد الظروف المتعلقة بالكابل التي قد تؤثر على سلامة الشحن والتفاوض، خاصة عند مشاركة مستويات طاقة أعلى.

• تحقق من أن تصنيف طاقة كابل USB-C مناسب لمستوى الشحن المقصود.
• افحص حالة الموصل بحثًا عن التآكل أو الارتخاء أو التلوث أو الضرر المرئي.
• تحقق من وجود حرارة غير عادية عند الموصل أثناء الشحن، خاصة تحت طلب طاقة أعلى.
• تأكد مما إذا كانت العلامة الإلكترونية قد تكون ذات صلة عند استخدام كابل عالي الطاقة أو إعداد شحن.
• انتبه لخطر عدم التطابق بين قدرة الشاحن وحد الكابل ومتطلبات الجهاز المتصل.
• فكر في الاستبدال عندما يظهر كابل تالف تآكلًا مستمرًا أو مشاكل في التوصيل أو أعراض حرارة متكررة.

شهادات السلامة وعلامات الامتثال

شهادات السلامة وعلامات الامتثال هي إشارات ثقة خارجية تساعد في تقييم ادعاءات الشاحن وإمكانية تتبعه. يمكنها دعم الثقة في المواصفات الموثقة والبيانات المتعلقة بالامتثال، لكنها لا تحل محل تصميم الشاحن الآمن أو الاستخدام الصحيح أو التقييم المستقل. هذه العلامات هي إشارات ثقة وليست ضمانات مطلقة.

يمكن لمشاركة USB-IF وشعار USB المعتمد دعم الادعاءات المتعلقة بالتوافق ضمن برنامج امتثال، بينما يمكن لعلامات السلامة الكهربائية دعم الادعاءات بأن المنتج خضع لعملية تقييم ذات صلة. يوفر ملصق الشاحن وهوية الشركة المصنعة وتصنيف الطاقة المعلن إشارات تحقق إضافية تساعد في تمييز المواصفات الموثقة من الادعاءات التسويقية.

تركز قائمة المراجعة أدناه على تقييم جودة الأدلة الداعمة وراء ادعاءات الشاحن. تساعد في التحقق من عرض علامات الامتثال ومعلومات التتبع والبيانات المتعلقة بالطاقة بشكل واضح ومتسق.

• تحقق من عرض شعار USB المعتمد أو الادعاء المتعلق بـ USB-IF بشكل واضح ومتسق.
• تأكد من ظهور هوية الشركة المصنعة على ملصق الشاحن أو جسم المنتج أو العبوة.
• راجع تصنيف الطاقة المعلن ومعلومات الإدخال/الإخراج للتأكد من الوضوح والاتساق.
• ابحث عن علامات السلامة الكهربائية المقروءة والمحددة.
• تأكد من توفير معلومات طاقة الكابل عند تقديم ادعاءات الشحن عالي الطاقة.
• قارن الصياغة التسويقية بالتفاصيل الفنية المحددة بدلاً من الاعتماد على البيانات الترويجية العامة.
• تحقق مما إذا كانت العبوة أو معلومات المنتج توفر تفاصيل تتبع تساعد في التعرف على الشاحن.

ينبغي أن تزيد علامات الامتثال المفقودة أو غير الواضحة أو غير المتسقة من الحذر عند تقييم شاحن، خاصة عندما لا يمكن التحقق بسهولة من هوية الشركة المصنعة أو تفاصيل ملصق الشاحن أو معلومات تصنيف الطاقة. لكن غياب علامة محددة وحده لا يحدد تلقائيًا ما إذا كان الشاحن آمنًا أو مطابقًا أو أصليًا.

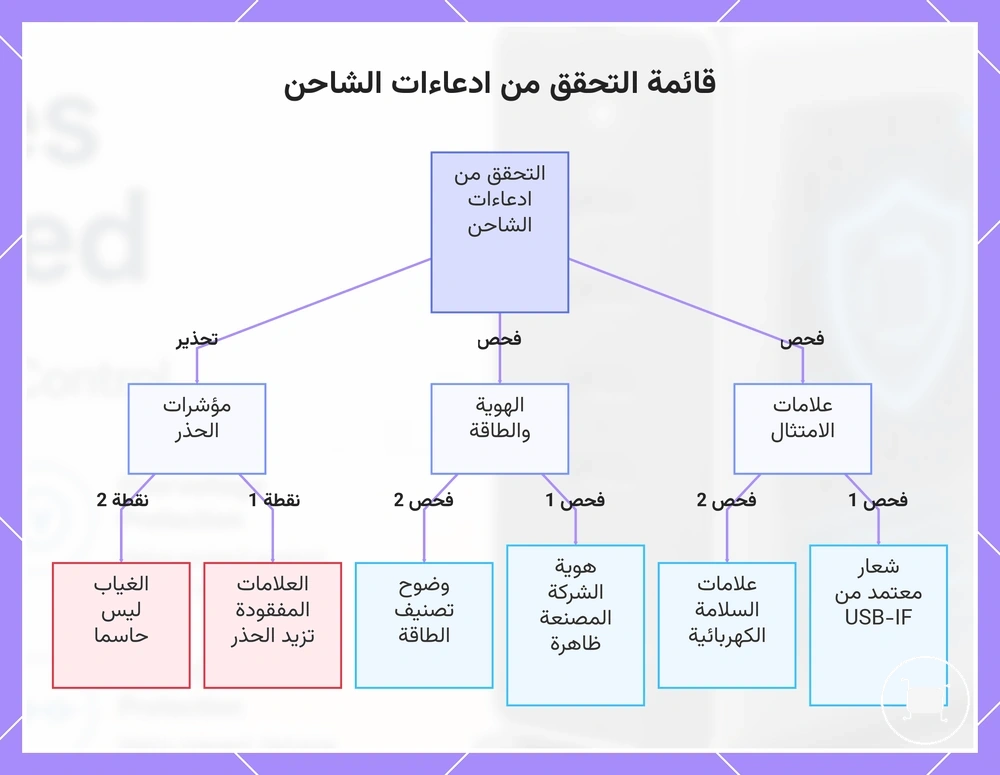

ينظم هذا المخطط الفئات الرئيسية للفحوصات للتحقق من أدلة ادعاءات الشاحن، بما في ذلك علامات الامتثال، وتفاصيل الهوية والطاقة، ومؤشرات الحذر.

فحص شهادة USB-IF والعلامة التجارية

فحص شهادة USB-IF والعلامة التجارية هو وسيلة لتقييم الادعاءات المتعلقة بالمعايير حول منتجات USB وقدراتها المعلنة. تشير شهادة USB-IF إلى المشاركة في برنامج امتثال يتضمن اختبار امتثال لمتطلبات محددة. نتيجة لذلك، يمكن أن تكون شهادة USB-IF بمثابة إشارة ثقة للامتثال والتوافق.

قد يساعد شعار USB المعتمد أو علامة USB-IF أو قائمة المنتج أو ملصق قدرة الطاقة أو ملصق الكابل في دعم ادعاء شاحن أو كابل معتمد عند تقديمه بوضوح واتساق. يمكن أن تؤدي هذه الفحوصات إلى تحسين ثقة المستخدم، لكن وجود أو غياب علامة الشهادة وحده لا يحدد ما إذا كان شاحن أو كابل معين آمنًا أو مناسبًا لكل حالة استخدام.

علامات السلامة الكهربائية وادعاءات الشركة المصنعة

تساعد علامات السلامة الكهربائية وادعاءات الشركة المصنعة المستخدمين في تقييم ما إذا كانت ادعاءات حماية الشاحن مدعومة بمعلومات منتج قابلة للتحديد. توفر تفاصيل الملصق الواضحة إشارات تحقق أقوى، بينما توفر العبارات الغامضة أدلة داعمة أقل. علامة السلامة تختلف عن العبارة التسويقية.

• علامة السلامة: تظهر عادة مع ملصق الشاحن والإدخال المقدر والإخراج المقدر أو ملصقات الامتثال التي تدعم إمكانية تتبع المنتج.
• عبارة تسويقية: قد تشير إلى ادعاءات حماية مثل الجهد الزائد أو التيار الزائد أو التحكم في درجة الحرارة دون تقديم تفاصيل ملصق داعمة.

الإدخال المقدر والإخراج المقدر واسم الشركة المصنعة وتفاصيل التتبع هي إشارات عملية للتحقق من الادعاءات. عندما تكون هذه المعلومات مرئية ومتسقة على ملصق الشاحن أو ملصق التصنيف، يمكن للمستخدمين مقارنة المواصفات المذكورة مع ادعاءات الشركة المصنعة بسهولة أكبر. يساعد تحديد الشركة المصنعة الواضح في إمكانية تتبع المنتج ويساعد في تمييز المواصفات الموثقة عن الادعاءات الغامضة.

قد يكون الحذر الإضافي مناسبًا عندما تكون ادعاءات الحماية واسعة النطاق ولكن المعلومات الداعمة غير واضحة أو مفقودة. يمكن أن يختلف معنى ملصقات الامتثال عبر الأسواق والسياقات، لذا فإن وضوح الملصق وظهور اسم الشركة المصنعة وإمكانية التتبع غالبًا ما تكون إشارات ثقة أكثر فائدة من الصياغة التسويقية وحدها.

ميزات الأمان التي يجب مقارنتها قبل الثقة في الشاحن

تعتمد ميزات الأمان التي يجب مقارنتها قبل الثقة في الشاحن على تغطية الحماية والشهادة وظروف الاستخدام الواقعية بدلاً من ادعاء منتج واحد. تكون الثقة أقوى عادةً عندما تدعم إشارات التحقق المتعددة بعضها البعض. ينبغي مقارنة الإشارات المتعددة معًا قبل استخلاص استنتاجات حول ملاءمة الشاحن.

تشمل تغطية الحماية الأساسية الحماية من الجهد الزائد والحماية من التيار الزائد والحماية من قصر الدارة والتحكم الحراري. تعالج ميزات الأمان هذه ظروف تشغيل مختلفة، لذا تكون تغطية الحماية أكثر دلالة بشكل عام عند النظر في هذه الحمايات معًا بدلاً من اعتبارها ادعاءات منفردة.

تشمل إشارات الثقة الداعمة الشهادة وإمكانية تتبع العلامة التجارية وهوية الشركة المصنعة وملصق الخرج وتوافق الكابل. يمكن أن يساعد ملصق الخرج الواضح ومعلومات الشركة المصنعة المرئية وتفاصيل الشهادة المحددة المستخدمين في مقارنة المواصفات المذكورة مع ادعاءات المنتج. قد يؤثر توافق الكابل أيضًا على ظروف الاستخدام الآمن لأن سلوك الشحن قد يعتمد على تصنيف طاقة الكابل ومتطلبات الجهاز المتصل.

تركز قائمة المراجعة أدناه على إشارات القرار التي تساعد في تمييز الحمايات الأساسية عن الصياغة التسويقية الأضعف.

• الحماية من الجهد الزائد: ابحث عن ادعاء حماية واضح؛ يدعم تقييم تغطية الحماية.
• الحماية من التيار الزائد: تحقق من تحديد الحماية بشكل محدد وليس ضمنيًا.
• الحماية من قصر الدارة: تحقق مما إذا كانت الحماية المتعلقة بالأعطال مدرجة كجزء من ميزات الأمان.
• التحكم الحراري: ابحث عن دليل على ميزات إدارة الحرارة بدلاً من الصياغة التي تركز على الأداء فقط.
• الشهادة: تحقق من وجود معلومات شهادة قابلة للتحديد تدعم التحقق من المنتج.
• إمكانية تتبع العلامة التجارية: تأكد من توفر هوية الشركة المصنعة وتفاصيل التتبع.
• ملصق الخرج: راجع معلومات الخرج المقدرة للتأكد من الوضوح والاتساق.
• توافق الكابل: قارن تصنيف طاقة الكابل ومتطلبات الجهاز المتصل مع إعداد الشحن المقصود.

تساعد هذه المعايير في مقارنة إشارات الثقة دون التعامل مع أي ميزة واحدة كدليل قاطع على السلامة. للحصول على عملية تقييم أوسع تطبق هذه المعايير عمليًا، راجع safety checks before buying.

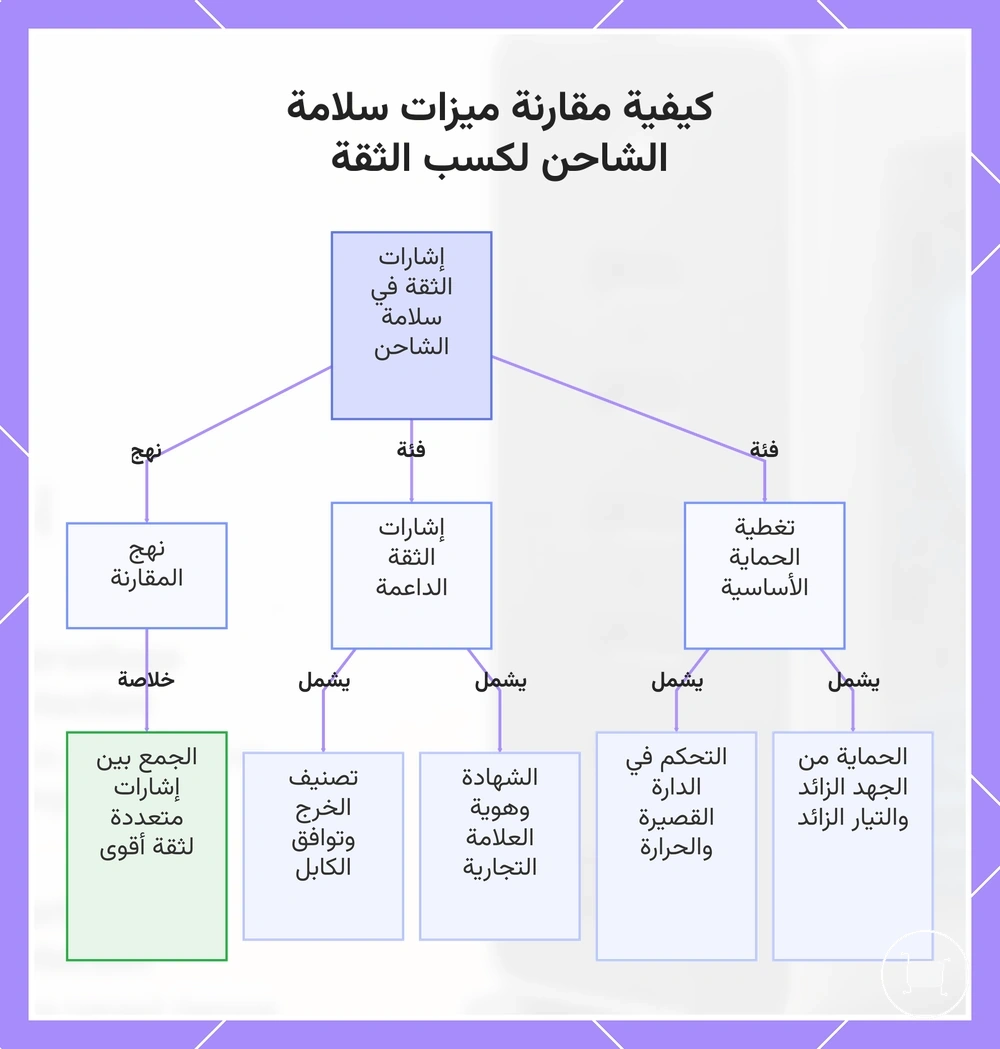

يوضح هذا الرسم البياني الفئات الرئيسية لإشارات الأمان التي يجب تقييمها عند مقارنة الشواحن، بما في ذلك الحماية الأساسية ومؤشرات الثقة الداعمة ومبدأ الجمع بين إشارات متعددة.

ما لا تستطيع حمايات الشاحن المدمجة التحكم فيه

تعمل حمايات الشاحن المدمجة على تقليل المخاطر، لكنها لا تستطيع التحكم في كل ظرف خارجي يؤثر على سلامة الشحن. تعمل حماية الشاحن داخل الشاحن، بينما تنشأ العديد من المخاطر المتبقية من الملحقات المتصلة أو بيئة الشحن أو الظروف التي يتحكم فيها المستخدم. تشمل الظروف الخارجية الكابلات التالفة والتهوية المسدودة ومقابس الحائط الرديئة والعلامات المزيفة والرطوبة وشرائط الطاقة المحملة فوق طاقتها وظروف التخزين غير الآمنة.

لحمايات الشاحن المدمجة حدود حماية واضحة عندما تنشأ مشاكل الشحن خارج الشاحن. يمكن للكابلات التالفة والموصلات البالية وحرارة الموصل أو عدم تطابق الكابل أن تخلق ظروفًا قد لا تتحكم فيها حماية الشاحن بالكامل لأن مصدر المشكلة يكمن في مسار التوصيل وليس في الشاحن نفسه.

تظل الظروف البيئية وظروف إمداد الطاقة أيضًا خارج السيطرة المباشرة للشاحن. يمكن للتهوية المسدودة أن تحد من تبديد الحرارة، بينما قد تؤدي مقابس الحائط الرديئة وشرائط الطاقة المحملة فوق طاقتها والتعرض للرطوبة وظروف التخزين غير الآمنة إلى مخاطر تعتمد على إعداد الشحن والبيئة المحيطة. لا تخلق كل حالة خارجية نفس مستوى الخطر، لكن كل منها يظل خارج نطاق حمايات الشاحن المدمجة.

تسلط قائمة المراجعة أدناه الضوء على الظروف الخارجية الشائعة التي لا تستطيع حمايات الشاحن المدمجة التحكم فيها بالكامل.

• الكابلات التالفة: يمكن أن يؤدي تلف الكابل إلى مشاكل في الشحن قد لا تمنعها حماية الشاحن بالكامل.
• حرارة الموصل: يمكن أن تعتمد الحرارة عند الموصل على حالة الكابل أو ملاءمته أو تلوثه أو تآكله خارج الشاحن.
• التهوية المسدودة: لا تستطيع حماية الشاحن التعويض بالكامل عن تقييد تدفق الهواء حول الشاحن.
• مقابس الحائط الرديئة: تظل حالة المقبس عاملاً خارجيًا قد لا تديره حماية الشاحن بالكامل.
• الرطوبة: يمكن أن يؤدي التعرض للرطوبة إلى خلق ظروف تشغيل خارج البيئة المخصصة للشاحن.
• شرائط الطاقة المحملة فوق طاقتها: يمكن للأحمال الكهربائية المشتركة أن تخلق ظروفًا خارجية تتجاوز التحكم المباشر للشاحن.
• العلامات المزيفة: قد لا تتحقق علامات المنتج وحدها من تغطية الحماية الفعلية أو أصالة المنتج.

توضح هذه الحدود الفرق بين الحمايات التي يتحكم فيها الشاحن والمخاطر التي يتحكم فيها المستخدم. يمكن أن يساعد اتباع عادات الشحن الآمن في معالجة الظروف التي تظل خارج نطاق حمايات الشاحن المدمجة دون التعامل مع ميزات الأمان كبديل للاستخدام الآمن.

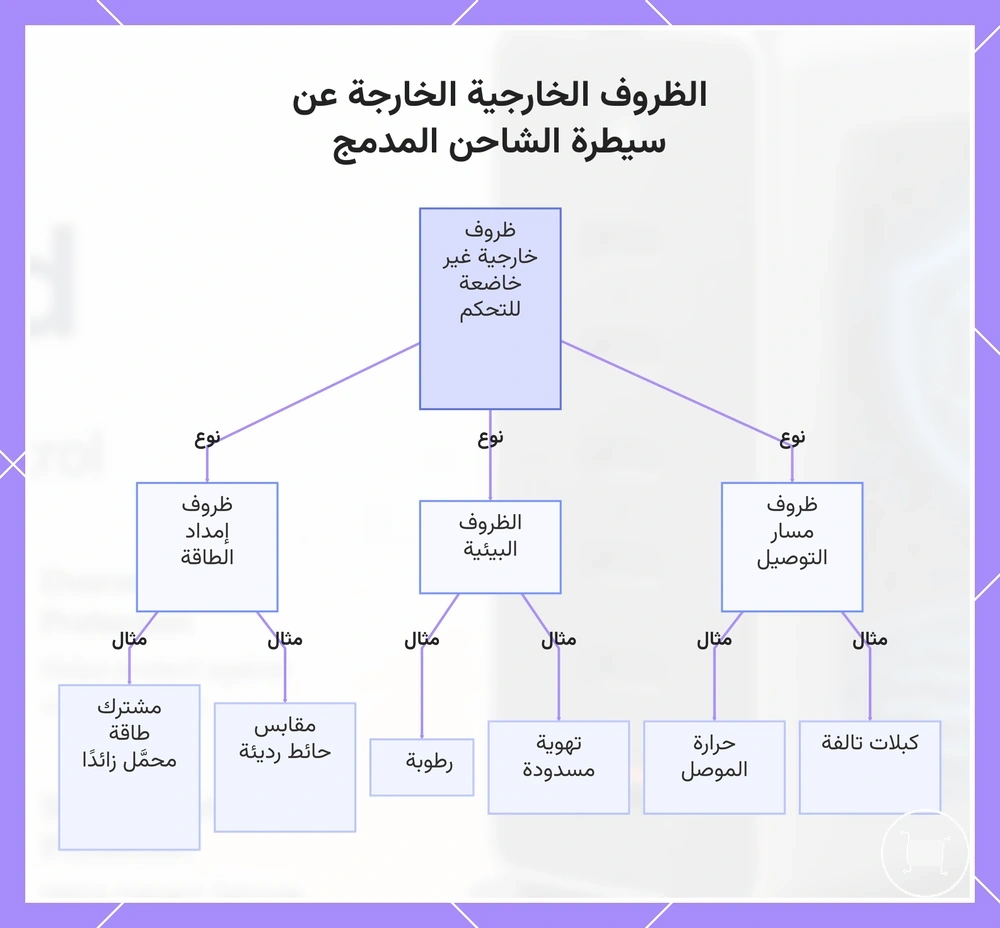

يوضح هذا المخطط الظروف الخارجية الرئيسية التي لا تستطيع حماية الشاحن المدمج التحكم بها، مصنفة حسب مخاطر التوصيل والبيئة وإمداد الطاقة.
