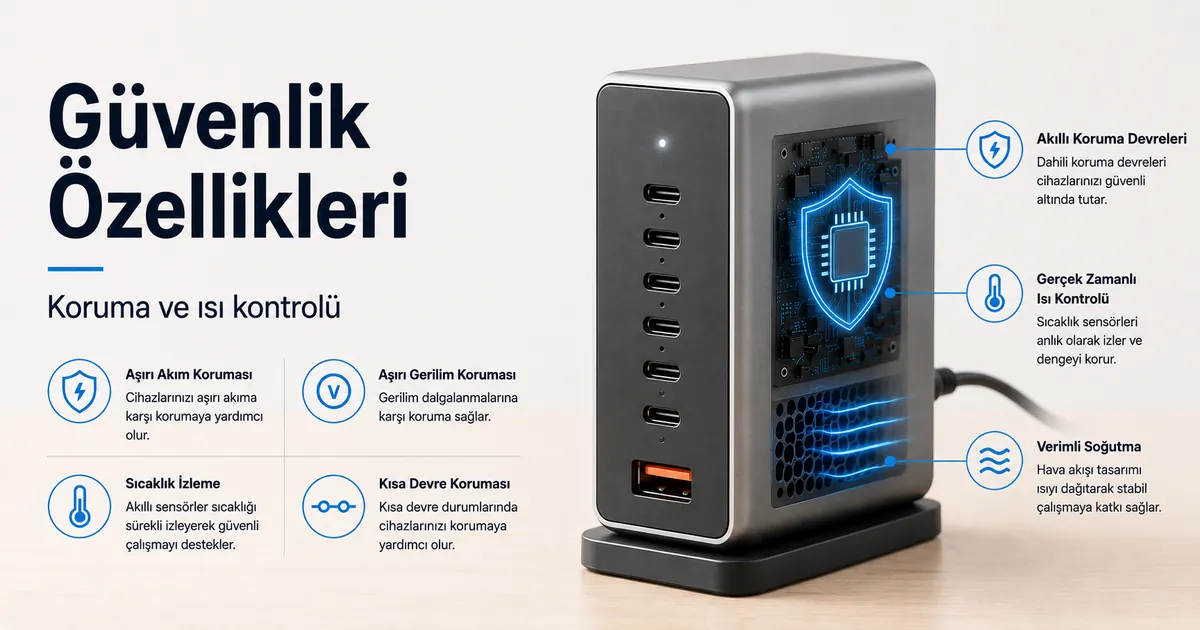

Çok Portlu USB-C Şarj Cihazı Güvenlik Özellikleri Açıklaması

Çok portlu bir USB-C şarj cihazı, güvenlik özelliklerini, birden fazla bağlı cihaz arasında elektrik yükünü, ısıyı ve şarj davranışını kontrol etmeye yardımcı olan yerleşik korumalar olarak kullanır. Şarj cihazı güvenliği, şarj cihazı tasarımına, bağlı cihaza, USB-C kablosuna ve uygun sınırlar içinde çalışan şarj ortamına bağlıdır.

Bir GaN şarj cihazı aynı anda bir dizüstü bilgisayarı, telefonu veya tableti hızlı şarj ederken, USB-C PD güç anlaşması, istenen voltaj ve akım sınırını cihazın ve bağlantı noktasının kabul edebileceği değerle eşleştirmeye yardımcı olur. Voltaj kontrolü, akım kontrolü, ısı kontrolü, kablo değeri, konektör durumu ve uyumluluk işaretleri, bu şarj oturumunun ne kadar güvenli davranabileceğini etkiler. Uyumsuzluk, hasarlı kablo, yetersiz havalandırma veya belirsiz değer, şarj cihazı korumalar içerse bile ısı riskini artırabilir.

Güvenlik özellikleri riski azaltır, ancak güvenli sonuçları garanti etmez. Aşırı voltaj koruması, aşırı akım koruması, kısa devre koruması ve aşırı sıcaklık koruması, yaygın arıza durumlarını sınırlamaya yardımcı olabilir, ancak gerçek güvenlik yine de standartlara uygunluk, yapı kalitesi, kablo kalitesi, USB-IF sertifikası, cihaz anlaşması ve doğru kullanıma bağlıdır. Güvenli hızlı şarj, sertifikalı şarj ve güvenli kullanıcı davranışı birbiriyle ilişkilidir, ancak hiçbiri diğerinin yerini almaz.

Daha güvenli bir şarj cihazı, tek bir etiket veya özellik olarak değil, bir sistem olarak değerlendirilir.

Bir sonraki koruma katmanı, şarj cihazının güvensiz voltajı, aşırı akımı, kısa devre koşullarını ve ısıyı, bu riskler kablo yolu boyunca daha fazla ilerlemeden önce yönettiği elektriksel ve termal kontroldür.

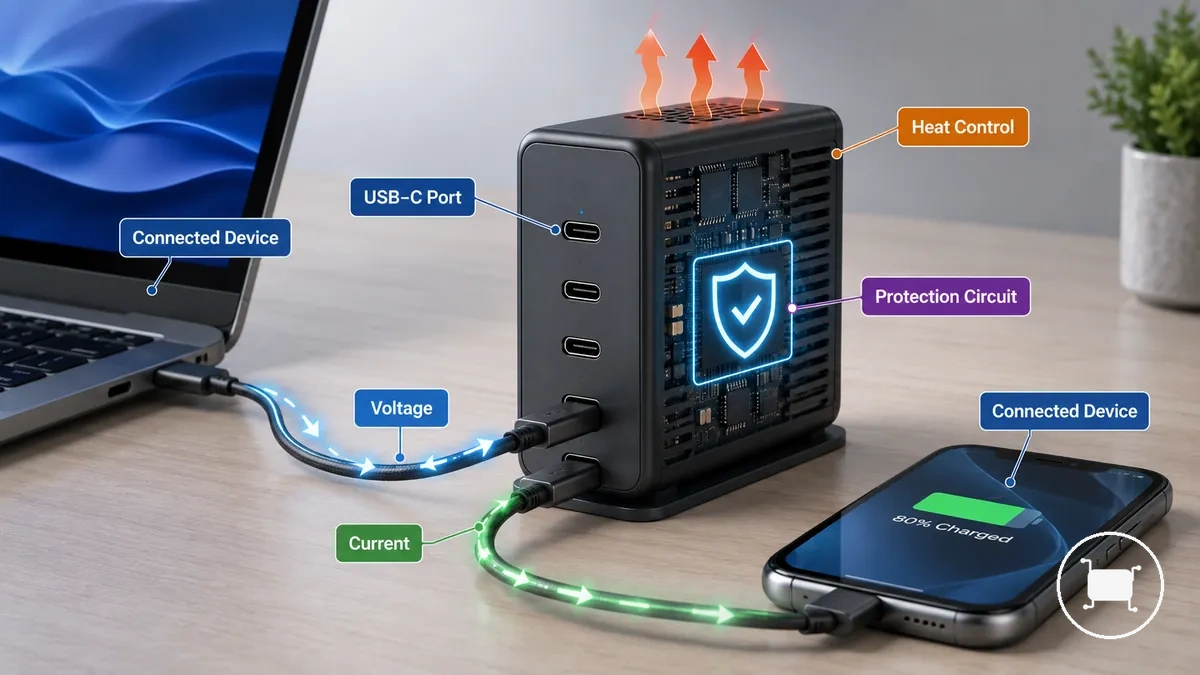

Güvenlik özellikleri, çok portlu bir USB-C şarj cihazını ve bağlı cihazları nasıl korur

Şarj cihazı güvenlik özellikleri, güç dağıtımını izleyerek ve bağlı cihazlara ulaşmadan önce güvensiz koşullara yanıt vererek riski azaltan yerleşik korumalardır. Bu önlemler, güç şarj cihazından geçerken voltajı, akımı ve ısıyı yönetmeye yardımcı olur. Koruma yolu, şarj cihazından ve USB-C bağlantı noktasından kablo yolu boyunca bağlı cihaza kadar uzanır.

Koruma yolu bağlı bir sistem olarak görüldüğünde, güvenlik özelliklerinin çok portlu bir USB-C şarj cihazını ve bağlı cihazları nasıl koruduğunu görselleştirmek daha kolaydır. Aşağıdaki diyagram, risk azaltımını desteklemek için koruma işlevlerinin şarj cihazı, kablo yolu ve bağlı cihazlar genelinde nerede etki edebileceğini gösterir.

Elektriksel risk kontrolü, bir koruma devresinin şarj cihazında veya USB-C bağlantı noktasında voltajı ve akımı izlemesiyle başlar. Güvensiz bir durum tespit edilirse, şarj cihazı, aşırı gücün bağlı cihazlara ulaşma olasılığını azaltmaya yardımcı olan kontrollü bir yanıt uygulayabilir.

Isı ve yük kontrolü, şarj sırasında oluşabilecek termal stresin yönetilmesine yardımcı olur. Isı, beklenen çalışma koşullarının ötesine geçtiğinde, yerleşik koruma, şarj cihazı ve bağlı cihazlar genelinde azaltılmış riski desteklemek için şarj cihazı davranışını ayarlayabilir.

• Bir elektrik arızası, anormal voltaj veya akıma maruz kalmayı sınırlamaya yardımcı olan kontrollü bir yanıtı tetikleyebilir.
• Isı birikimi, yükselen termal koşullara yanıt veren önlemlerle yönetilebilir.
• Kablo kalitesi veya konektör durumu uygun olmadığında, bir kablo uyumsuzluğu kablo yolu boyunca riski artırabilir.
• Şarj anlaşması, şarj devam etmeden önce bir USB-C bağlantı noktası ile bağlı bir cihaz arasındaki güç dağıtımını hizalamaya yardımcı olur.
• Kullanıcı koşulları hala önemlidir çünkü koruma sınırları uyumlu tasarıma, doğru kullanıma ve ekipman durumuna bağlıdır.

Yerleşik koruma, risk azaltımını destekler, ancak bunların yerini almak yerine uyumlu tasarım, doğru kullanım ve güvenli şarj alışkanlıklarıyla birlikte çalışır. Çoklu cihaz şarjının güvenli olup olmadığına ilişkin sorular, genellikle koruma özelliklerinin kendisi kadar bu koşullara da bağlıdır. Daha geniş bağlam için, multiport USB-C charger guide bölümüne bakın.

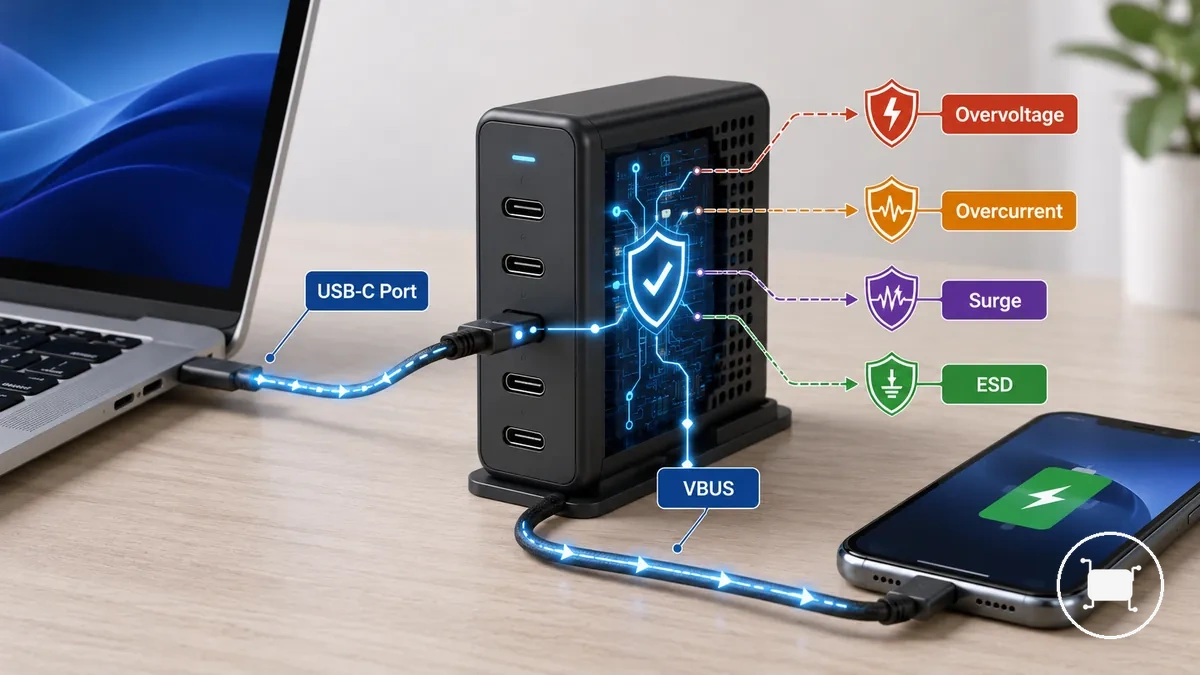

Güvensiz voltaj ve akıma karşı elektriksel koruma

Elektriksel koruma, şarj cihazı devreleri veya bağlı cihazlar için gereksiz risk oluşturmadan önce anormal elektrik koşullarını sınırlar. Bir koruma devresi güç dağıtımını izler ve çalışma koşulları beklenen sınırların dışına çıktığında yanıt verebilir. Bu önlemler, farklı koruma yolları aracılığıyla güvensiz voltaj, güvensiz akım, ani yükselme ve kısa devre riskini ele alır.

Güvensiz voltaj ve akıma karşı elektriksel koruma, hata yolları ele aldıkları duruma göre ayrıldığında daha kolay anlaşılır. Aşağıdaki diyagram, voltaj hatalarını, akım hatalarını, ani yükselme olaylarını ve ESD olaylarını, tablo her durumu olası bir yanıtla eşleştirmeden önce düzenler.

VBUS, USB-C bağlantı noktası ile bağlı cihaz arasında güç taşır ve bu da onu anormal voltaj ve akım davranışını izlemek için yaygın bir konum haline getirir. Aşırı gerilim koruması güvensiz voltaj koşullarına odaklanırken, aşırı akım koruması ve kısa devre koruması, ısı riskini artırabilecek aşırı akım ve arıza koşullarını ele alır. Ani yükselme koruması ve ESD koruması, bir USB-C bağlantı noktasına veya bağlı devrelere ulaşabilen geçici ani dalgalanmaların yönetilmesine yardımcı olur.

Aşağıdaki tablo, elektrik arıza türlerini olası koruma yanıtları ve her yanıtın azaltmayı amaçladığı risk ile eşleştirir.

Varlık/parça	Güvensiz durum	Koruma yanıtı	Azaltılan risk
VBUS	Güvensiz voltaj	Aşırı gerilim koruması güç akışını sınırlayabilir veya kesebilir	Bağlı devreler üzerinde stres
USB-C bağlantı noktası	Güvensiz akım	Aşırı akım koruması kesme davranışını tetikleyebilir	Aşırı ısı ve elektrik yükü
Kablo/cihaz arıza yolu	Kısa devre	Kısa devre koruması güç dağıtımını durdurabilir	Arızaya bağlı hasar riski
Ani yükselme olayı	Geçici ani dalgalanma	Ani yükselme koruması olayın bir kısmını emebilir veya yönlendirebilir	Voltajla ilgili stres
ESD olayı	Elektrostatik boşalma	ESD koruması boşalmaya maruz kalmayı azaltabilir	Bağlantı noktası güvenlik riski

Pratik bir örnek, arızalı bir kablo veya cihazın anormal akım akışına neden olan bir arıza durumu oluşturmasıdır; bu durumda koruma davranışı, güç dağıtımını sınırlayarak riski azaltabilir. Çıkış değerleri ve koruma davranışı birlikte değerlendirilmelidir çünkü şarj cihazı yanıtları tasarıma ve arıza türüne göre değişebilir. Daha geniş bağlam için, power output and safety bölümüne bakın.

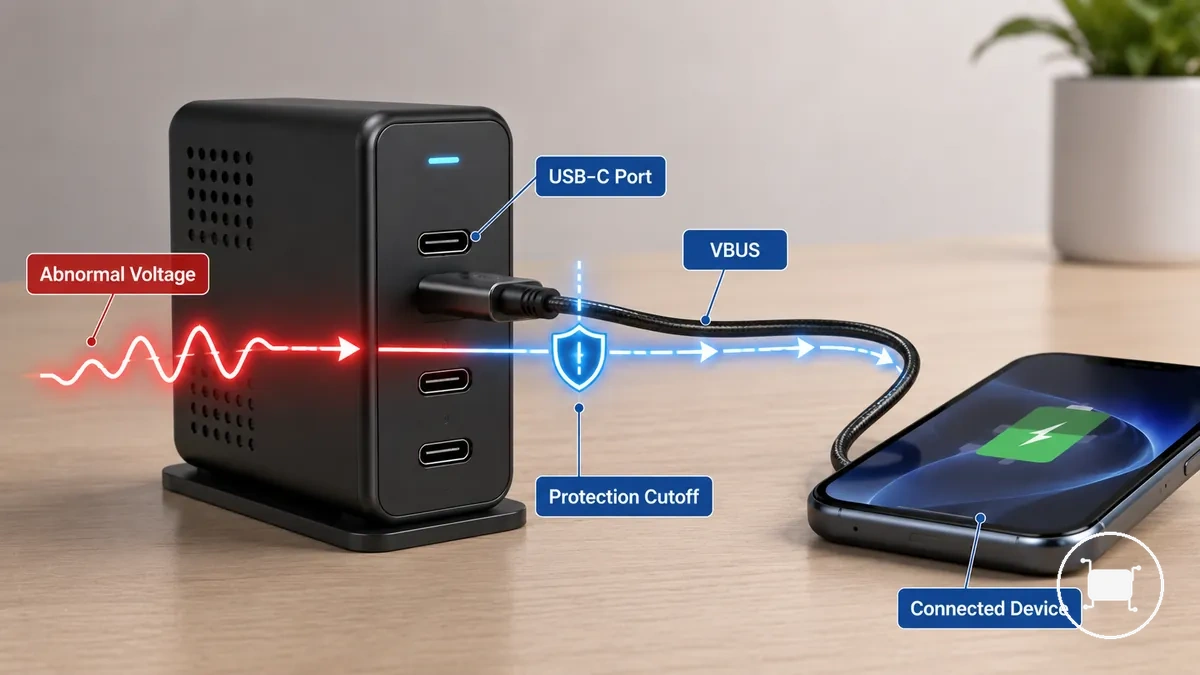

Aşırı gerilim koruması

Aşırı gerilim koruması, voltaj seviyesinin beklenen şarj aralığının üzerine çıktığında tepki veren koruyucu önlemdir. Fazla voltaj bağlı devrelere ulaşmadan önce USB-C bağlantı noktasındaki anormal voltaja maruz kalmayı sınırlamaya yardımcı olur. Birincil risk, VBUS yolu üzerinde beklenen şarj aralığının ötesindeki voltajdır.

Aşırı gerilim koruması, voltajın izlendiği ve kontrol edildiği noktada görüldüğünde daha kolay anlaşılır. Aşağıdaki açıklamalı örnek, USB-C bağlantı noktası ve VBUS yolunun, bir koruma kesmesinin yerel bir önlem olarak hareket etmesiyle, anormal bir voltaj kaynağı ile bağlı cihaz arasında nasıl konumlandırılabileceğini gösterir.

Aşırı gerilim koruması, VBUS voltaj seviyesini izler ve bunu beklenen güç anlaşması durumuyla karşılaştırır. Arızalı bir şarj cihazı, arızalı bir kablo veya başka bir arıza durumu anormal voltaj oluşturursa, bir koruma devresi voltaj kesme davranışını veya voltaj kenetleme yanıtını tetikleyebilir. Tam tetikleme noktası ve kesme davranışı, şarj cihazı tasarımına, anlaşılan voltaja, spesifikasyon bağlamına ve çalışma koşullarına göre değişebilir, bu nedenle koruma mutlak bir garanti olarak ele alınmamalıdır.

Aşırı akım ve kısa devre koruması

Aşırı akım ve kısa devre koruması, aşırı akım akışını sınırlayan veya şarj bileşenleri üzerinde gereksiz stres oluşturmadan önce bir arıza yolunu kesen koruyucu önlemlerdir. Aşırı akım koruması, yüksek bağlantı noktası yükünün neden olduğu aşırı akıma yanıt verirken, kısa devre koruması, bir kablo arızası veya cihaz arızasının oluşturduğu doğrudan arıza yoluna yanıt verir. Temel fark, aşırı yük ile arıza yolu arasındadır.

Aşırı akım koruması, bağlantı noktası yükünü bir akım eşiğiyle karşılaştırır ve talep beklenen çalışma koşullarını aştığında akım sınırlama veya kapatma davranışı uygulayabilir. Kısa devre koruması, bir kablo arızası veya cihaz arızası yoluyla akımın hızla yükselmesine izin verebilecek bir arıza yolunu tespit etmeye odaklanır. Her iki koruma da ısı riskini ve bileşen hasarını azaltmaya yardımcı olabilir, ancak tam kapatma davranışı ve kurtarma süreci şarj cihazı tasarımına ve çalışma koşullarına göre değişebilir.

Çoklu cihaz şarj senaryosunda, yüksek bir bağlantı noktası yükü otomatik olarak kısa devre olduğunu göstermez. Aşırı akım koruması aşırı yük koşullarını ele alırken, kısa devre koruması arızayla ilgili akım akışını ele alır. Bu önlemler akımla ilgili riskin yönetilmesine yardımcı olur, ancak yavaş şarjı düzeltmez, düşük kullanılabilir watt değerini telafi etmez veya hasarlı aksesuarla ilgili tüm sorunları çözmez.

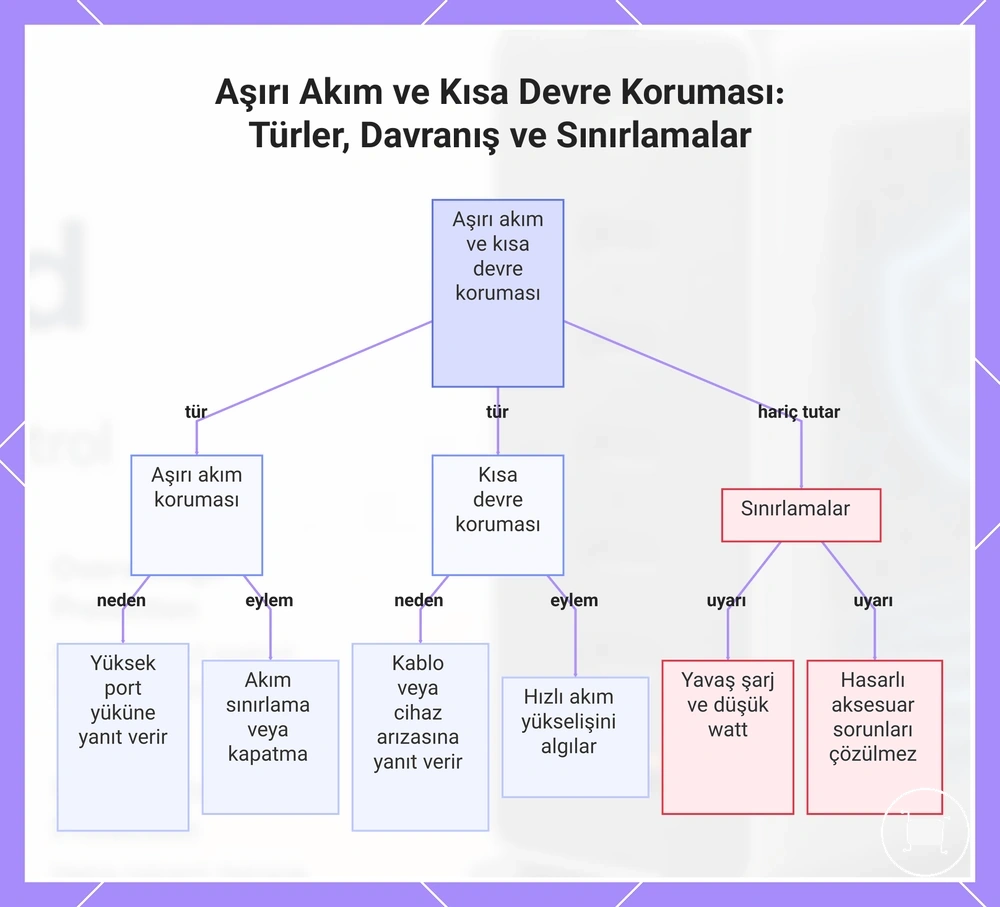

Bu grafik, iki ana akım koruma türünü, her birinin neye tepki verdiğini, nasıl hareket ettiğini ve neyi ele almadığını gösterir.

USB-C bağlantı noktaları etrafında ani yükselme ve ESD koruması

USB-C bağlantı noktaları etrafındaki ani yükselme ve ESD koruması, konektördeki kısa süreli elektriksel ani dalgalanmalara maruz kalmayı azaltmaya yardımcı olan önlemlerdir. Ani yükselme koruması geçici bir ani dalgalanmaya odaklanırken, ESD koruması bir USB-C konektöründe veya yakınında oluşabilecek elektrostatik boşalmaya odaklanır. Her iki koruma da sürekli aşırı yük koşullarından ziyade kısa süreli elektriksel olayları ele alır.

Olay türü	Korumanın azalttığı şey
Ani yükselme	USB-C bağlantı noktasına ulaşabilecek geçici bir ani dalgalanmaya maruz kalma
ESD	Dahili devreleri etkileyebilecek elektrostatik boşalmaya maruz kalma

Ani yükselme koruması ve ESD koruması, hassas dahili devrelere ulaşmadan önce kısa süreli elektriksel olayların yönetilmesine yardımcı olmak için USB-C bağlantı noktası yakınında koruyucu bir bileşen kullanır. Geçici bir ani dalgalanma veya statik boşalma meydana geldiğinde, koruyucu bileşen USB-C konektörüne ve ilgili dahili devrelere ulaşan elektriksel stresi azaltabilir. Tam yanıt, şarj cihazı tasarımına ve olay koşullarına göre değişebilir, ancak koruma, sürekli güç yükü kontrolünden ziyade bağlantı noktası güvenliğine odaklı kalır.

Isı kontrolü ve aşırı sıcaklık koruması

Isı kontrolü ve aşırı sıcaklık koruması, çok portlu bir USB-C şarj cihazının cihazları normal veya yüksek yük altında şarj ederken daha güvenli sınırlar içinde çalışmasına yardımcı olan güvenlik işlevleridir. Bir şarj cihazı, güç dönüşümü ve dağıtımı sırasında, özellikle birden fazla bağlantı noktasındaki yük seviyesi arttıkça ısı üretebilir. Bu korumalar, çalışma ısısının yönetilmesine yardımcı olur, ancak her koşulda tam bir sıcaklık garantisi vermez.

Isı, şarj elektroniğinden, muhafazadan, bağlı cihazlardan ve sürekli güç dağıtımından gelebilir. Daha yüksek bir yük seviyesi, kompakt bir muhafaza tasarımı, uzun bir şarj oturumu veya yüksek watt değerli bir şarj senaryosu, çalışma sıcaklığını artırabilir. Kısıtlı hava akışı veya yüksek ortam sıcaklıkları gibi çevresel koşullar da bir GaN şarj cihazının kullanım sırasında ne kadar ısı tuttuğunu etkileyebilir.

Termal izleme, şarj cihazının içindeki sıcaklık koşullarını takip eder ve koruyucu önlemin ne zaman gerekebileceğinin belirlenmesine yardımcı olur. Çalışma ısısı amaçlanan koşulların üzerine çıktığında, termal kısma, ek ısı oluşumunu sınırlamak için güç dağıtımını azaltabilir. Bazı durumlarda, termal stresi azaltmak için kapanma davranışı meydana gelebilir ve kurtarma, şarj cihazı tasarımına, yük seviyesine, havalandırmaya ve çevre koşullarına bağlı olabilir.

Beklenen sıcaklık ve olası risk sinyalleri aynı şey değildir. Isı kontrolü, normal çalışma sıcaklığını yönetmek için tasarlanmıştır; aşağıdaki işaretler ise daha yakından ilgilenilmesi gereken durumları gösterebilir:

• Normal şarj sırasında, özellikle daha yüksek bir yük seviyesinde beklenen sıcaklık.
• Şarj cihazı muhafazası etrafında havalandırmanın engellenmesi veya hava akışının kısıtlanması.
• Bağlantı kalitesine veya şarj koşullarına bağlı olabilecek bir kablo veya konektörde fark edilir ısı.
• Benzer şarj oturumları sırasında tekrarlayan kapanma davranışı.
• Şarj cihazı veya konektör alanı çevresinde olağandışı koku veya görünür renk değişikliği.
• Sınırlı havalandırmaya sahip dar, yalıtılmış veya alışılmadık derecede sıcak ortamlarda kullanım.

Isı kontrolü ve aşırı sıcaklık koruması, çalışma ısısının yönetilmesine yardımcı olur, ancak kalıcı aşırı ısınma belirtileri ayrı bir değerlendirme gerektirebilir. Yönetilen çalışma sıcaklığı ile süregelen termal sorunlar arasındaki fark hakkında daha ayrıntılı bilgi için, aşırı ısınma ve ısı koruması bölümüne bakın.

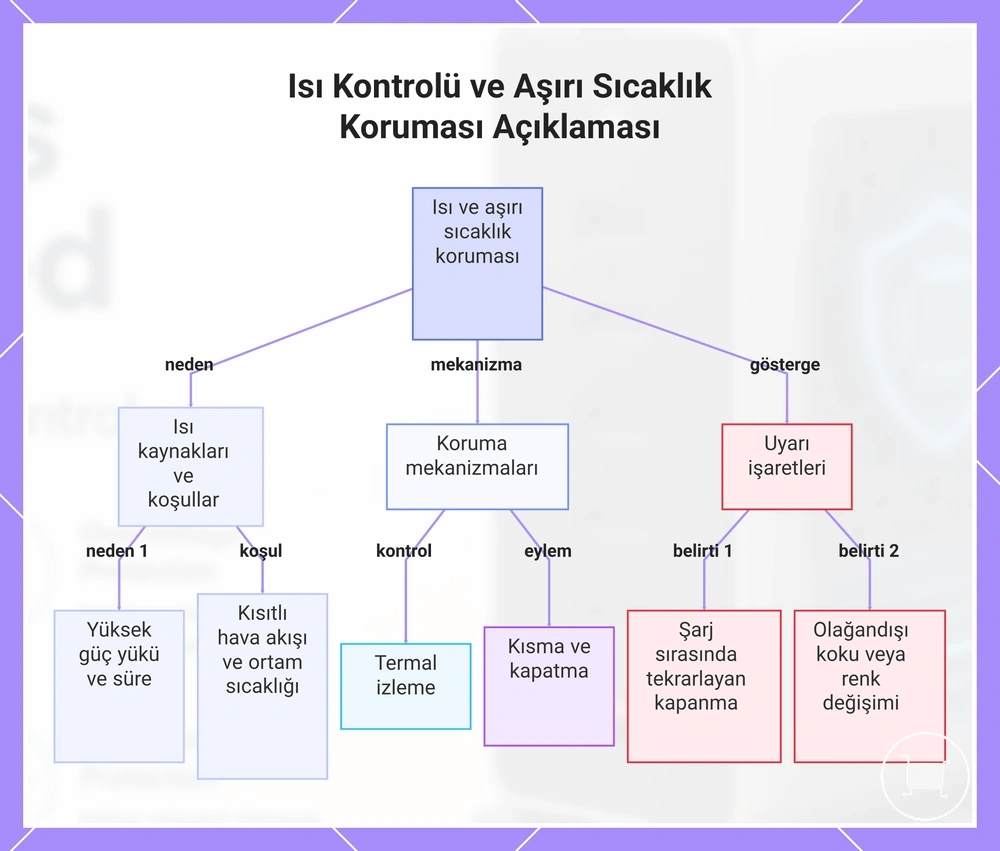

Bu grafik, ısı birikiminin ana nedenlerini, kullanılan koruma mekanizmalarını ve çok portlu bir USB-C şarj cihazında olası sorunlara işaret eden uyarı işaretlerini gösterir.

Normal çalışma sıcaklığı ve güvensiz aşırı ısınma

Normal çalışma sıcaklığı şarj sırasında beklenebilir, ancak güvensiz aşırı ısınma, ısı uyarı işaretleri ortaya çıktığında dikkat gerektirir. Yüzey sıcaklığı, özellikle yüksek güç kullanımı sırasında, yük ve şarj süresiyle birlikte sıklıkla artar. Sıcaklık, beklenen sıcaklıktan ziyade güvensiz aşırı ısınmayı gösterebilecek koşullarla birlikte olduğunda endişe verici hale gelir.

Normal çalışma sıcaklığı genellikle yük, süre, şarj cihazı tasarımı ve çevresel koşullara göre değişen yüzey sıcaklığı olarak hissedilir. Güvensiz aşırı ısınma, olağandışı koku, renk değişikliği, tekrarlayan kapanma davranışı, kalıcı kablo ısısı, konektör ısısı veya şarj sırasında beklenmeyen cihaz tepkisi gibi uyarı işaretleriyle ilişkilendirilebilir. Herhangi bir işaret tek başına belirli bir arızayı doğrulamaz, ancak bu koşullar aşırı ısının daha yakından ilgilenilmesi gerekebileceğini gösterebilir.

Normal çalışma sıcaklığı ile güvensiz aşırı ısınma arasındaki fark, kesin nedeni teşhis etmekten ziyade görülebilir veya hissedilebilir ısı uyarı işaretlerini yorumlamaya dayanır.

Termal izleme ve kapanma davranışı

Termal izleme ve kapanma davranışı, şarj cihazı ısısı bir termal sınıra yaklaştığında sürekli çalışmayı sınırlamaya yardımcı olan koruyucu işlevlerdir. Bir sıcaklık sensörü ve kontrol devresi, ısı koşullarını izler ve ek ısı azaltımı gerekebileceğinde yanıt verebilir. Şarj cihazı tasarımına bağlı olarak, termal izleme termal kısma, azaltılmış çıkış veya kapanma davranışına yol açabilir.

Kullanıcı tarafından görülebilir etkiler, şarj cihazı modeline ve şarj koşullarına göre değişebilir. Termal izleme, yükselmiş ısı tespit ettiğinde, azaltılmış çıkış şarjı yavaşlatabilir veya geçici bir kapanma, bir yeniden başlatma koşulu karşılanana kadar şarjı kesintiye uğratabilir. Bazı durumlarda, bir şarj kesintisi bir şarj arızasına benzeyebilir, ancak kurtarma zamanlaması ve yeniden başlatma koşulu davranışı, şarj cihazı tasarımına, ısı seviyesine ve çevre koşullarına bağlı olabilir.

GaN şarj cihazı verimliliği ve termal güvenlik sınırları

Yaygın bir iddia, bir GaN şarj cihazının sadece daha serin çalıştığı için daha güvenli olduğudur. Daha güvenli yorum, GaN şarj cihazı verimliliğinin, şarj cihazının termal tasarımının bir parçası olarak daha az atık ısı ile ilişkili olmasıdır, ancak verimlilik tek başına güvenliği belirlemez. GaN, verimliliği artırabilir ve kompakt tasarım hedeflerini destekleyebilir, ancak güvenlik tasarımının veya koruma devrelerinin yerini almaz.

GaN şarj cihazı tasarımı genellikle daha yüksek güç yoğunluğu ile ilişkilendirilir ve daha küçük bir muhafaza boyutunda daha fazla güç kapasitesine olanak tanır. Ancak, daha yüksek güç yoğunluğu, kompakt bir şarj cihazının içindeki ısı konsantrasyonunu da artırabilir, bu nedenle termal performans yine de yük koşullarına, muhafaza tasarımına, sıcaklık kontrolüne ve termal sınırlara bağlı olabilir. Daha az atık ısı, normal çalışma sırasında ısı oluşumunu ortadan kaldırmaz.

Sertifikasyon, yapı kalitesi, termal tasarım ve koruma devreleri, verimliliğin yanında önemli güvenlik faktörleri olmaya devam etmektedir. Bir galyum nitrür şarj cihazı, termal performansa katkıda bulunabilecek bir tasarım özelliği olarak görülmeli, bağımsız bir güvenlik göstergesi olarak değil.

Güç anlaşması sırasında güvenli hızlı şarj

Güvenli hızlı şarj, şarj cihazının her zaman maksimum güç sağlamasından ziyade, şarj cihazı ile bağlı cihaz arasındaki güç anlaşmasına bağlıdır. USB-C PD'de, şarj cihazı mevcut kaynak kapasitesini sağlarken, bağlı cihaz uygun bir şarj profili talep eder. Güvenli hızlı şarj, pazarlıklıdır, zorlamalı değildir.

Güç anlaşması, anlaşılan bir çıkışı belirlemek için şarj cihazı, bağlı cihaz, hızlı şarj protokolü ve kablo değerinin birlikte çalışmasını içerir. Bağlı cihaz, talep edilen bir voltaj ve akım sınırı talep eder, şarj cihazı bu güç seviyesinin sağlanıp sağlanamayacağını değerlendirir ve kablo değeri, ne kadar akımın güvenli bir şekilde taşınabileceğini etkileyebilir. Ortaya çıkan güç sözleşmesi, protokol desteğine, cihaz uyumluluğuna, bağlantı noktası durumuna ve kablo özelliklerine göre değişebilir.

Aşağıdaki tablo, her şarj öğesinin şarj anlaşması sırasında güvenli çıkışa nasıl katkıda bulunduğunu gösterir.

Varlık/parça	Özellik/durum	Değer veya talep	Güvenli şarj üzerindeki etkisi
Şarj cihazı	Kaynak kapasitesi	Mevcut güç seviyeleri	Sunulabilecek güç aralığını belirler
Bağlı cihaz	Alıcı talebi	Talep edilen voltaj ve akım sınırı	Cihazın kabul edebileceği güç seviyesini belirler
Kablo	Kablo değeri	Desteklenen akım kapasitesi	Güvenli akım dağıtımını etkileyebilir
Protokol	Protokol desteği	USB-C PD veya diğer hızlı şarj protokolü	Şarj anlaşması ve güç eşleştirmesini sağlar
Bağlantı noktası durumu	Çalışma durumu	Mevcut şarj durumu	Mevcut anlaşılan çıkışı etkileyebilir

Protocol support and safe charging konusunu anlamak, gerçek şarj performansının neden şarj cihazı watt değerinden ziyade anlaşmaya bağlı olduğunu açıklamaya yardımcı olur. Güç anlaşması, şarj cihazı kapasitesini, cihaz taleplerini ve kablo koşullarını eşleştirerek şarjla ilgili riski azaltabilir, ancak hasarlı kabloları, arızalı konektörleri veya uyumsuz donanımı telafi edemez.

USB-C PD şarjında voltaj ve akım anlaşması

USB-C PD şarjında voltaj ve akım anlaşması, bir şarj cihazının, anlaşılan bir çıkış aracılığıyla cihaz şarj sınırlarıyla eşleşmesine yardımcı olan mekanizmadır. USB-C PD, daha yüksek şarj seviyeleri uygulanmadan önce şarj cihazı ile bağlı cihaz arasında iletişim kullanır. Anlaşma modeli, kaynak kapasitesi ve alıcı talebine dayanır.

PD anlaşması sırasında, şarj cihazı kaynak kapasitesi bilgilerini sunar, bağlı cihaz bir alıcı talebi gönderir ve uygun bir voltaj seviyesi ve akım sınırı için bir güç sözleşmesi kurulur. Ortaya çıkan çıkış, cihaz sınırlarına ve şarj cihazı kapasitesine göre değişebilirken, talep edilen bir güç seviyesi mevcut olmadığında veya desteklenmediğinde geri dönüş davranışı oluşabilir. Bu yaklaşım, sabit bir güç seviyesine güvenmek yerine talep edilen gücü mevcut çıkışla hizalayarak uyumluluğu ve daha güvenli şarjı destekleyebilir.

Kablo kalitesi ve güç değeri sınırları

Kablo kalitesi ve güç değeri sınırları, güvenli hızlı şarjın amaçlandığı gibi çalışıp çalışamayacağını etkiler çünkü USB-C kablosu şarj yolunun bir parçasıdır. Şarj cihazı korumaları ve şarj anlaşması, kablonun gücü belirlenen sınırlar içinde taşımasına bağlı olabilir. Kablo, güvenlik yolunun bir parçasıdır.

Bir USB-C kablosunun güç değeri, akım taşıma sınırı ve konektör durumu, şarj davranışını ve uyumsuzluk riskini etkileyebilir. Şarj gereksinimine uygun derecelendirilmiş bir kablo, anlaşılan güç dağıtımını daha etkili bir şekilde destekleyebilirken, hasarlı bir kablo veya kötü konektör durumu, konektörde ısıya veya şarj dengesizliğine katkıda bulunabilir. Daha yüksek güçlü şarj senaryolarında, bir e-işaretleyici önemli olabilir çünkü şarj kapasitesi kablo tasarımına ve desteklenen sınırlara bağlı olabilir.

Aşağıdaki kontrol listesi, özellikle daha yüksek güç seviyeleri söz konusu olduğunda, şarj güvenliğini ve anlaşmasını etkileyebilecek kabloyla ilgili koşulların belirlenmesine yardımcı olabilir.

• USB-C kablo güç değerinin amaçlanan şarj seviyesi için uygun olduğunu doğrulayın.
• Konektör durumunu aşınma, gevşeklik, kirlenme veya görünür hasar açısından inceleyin.
• Şarj sırasında, özellikle daha yüksek güç talebi altında, konektörde olağandışı ısı olup olmadığını kontrol edin.
• Yüksek güçlü bir kablo veya şarj düzeneği kullanırken bir e-işaretleyicinin gerekli olup olmadığını onaylayın.
• Şarj cihazı kapasitesi, kablo sınırı ve bağlı cihaz gereksinimleri arasındaki uyumsuzluk riskine dikkat edin.
• Hasarlı bir kablo kalıcı aşınma, bağlantı sorunları veya tekrarlayan ısı belirtileri gösterdiğinde değiştirmeyi düşünün.

Güvenlik sertifikaları ve uygunluk işaretleri

Güvenlik sertifikaları ve uygunluk işaretleri, şarj cihazı iddialarını ve ürün izlenebilirliğini değerlendirmeye yardımcı olan harici güven işaretleridir. Belgelenmiş özelliklere ve uygunlukla ilgili beyanlara güven duyulmasını destekleyebilirler, ancak güvenli şarj cihazı tasarımının, doğru kullanımın veya bağımsız değerlendirmenin yerini almazlar. Bu işaretler mutlak garantilerden ziyade güven işaretleridir.

USB-IF katılımı ve sertifikalı bir USB logosu, bir uygunluk programı kapsamında birlikte çalışabilirlikle ilgili iddiaları destekleyebilirken, elektriksel güvenlik işaretleri, bir ürünün ilgili bir değerlendirme sürecinden geçtiği iddiasını destekleyebilir. Bir şarj cihazı etiketi, üretici kimliği ve belirtilen güç değeri, belgelenmiş özellikleri pazarlama iddialarından ayırmaya yardımcı olan ek doğrulama sinyalleri sağlar.

Aşağıdaki kontrol listesi, şarj cihazı iddialarının arkasındaki destekleyici kanıtların kalitesini değerlendirmeye odaklanır. Uygunluk etiketlerinin, izlenebilirlik bilgilerinin ve güçle ilgili ifadelerin açık ve tutarlı bir şekilde sunulup sunulmadığını doğrulamaya yardımcı olur.

• Sertifikalı bir USB logosu veya USB-IF ile ilgili bir iddianın açık ve tutarlı bir şekilde görüntülenip görüntülenmediğini kontrol edin.
• Üretici kimliğinin şarj cihazı etiketinde, ürün gövdesinde veya ambalajında görünür olduğunu doğrulayın.
• Belirtilen güç değerini ve giriş/çıkış bilgilerini açıklık ve tutarlılık açısından inceleyin.
• Okunabilir ve tanımlanabilir elektriksel güvenlik işaretlerini arayın.
• Daha yüksek güçlü şarj iddiaları sunulduğunda kablo güç bilgisinin sağlanıp sağlanmadığını onaylayın.
• Genel tanıtım ifadelerine güvenmek yerine pazarlama dilini belirli teknik ayrıntılarla karşılaştırın.
• Ambalaj veya ürün bilgilerinin, şarj cihazını tanımlamaya yardımcı olacak izlenebilirlik ayrıntıları sağlayıp sağlamadığını kontrol edin.

Eksik, belirsiz veya tutarsız uygunluk işaretleri, özellikle üretici kimliği, şarj cihazı etiketi ayrıntıları veya güç değeri bilgileri kolayca doğrulanamadığında, bir şarj cihazını değerlendirirken dikkati artırmalıdır. Ancak, belirli bir işaretin bulunmaması tek başına bir şarj cihazının güvenli, uyumlu veya orijinal olup olmadığını otomatik olarak belirlemez.

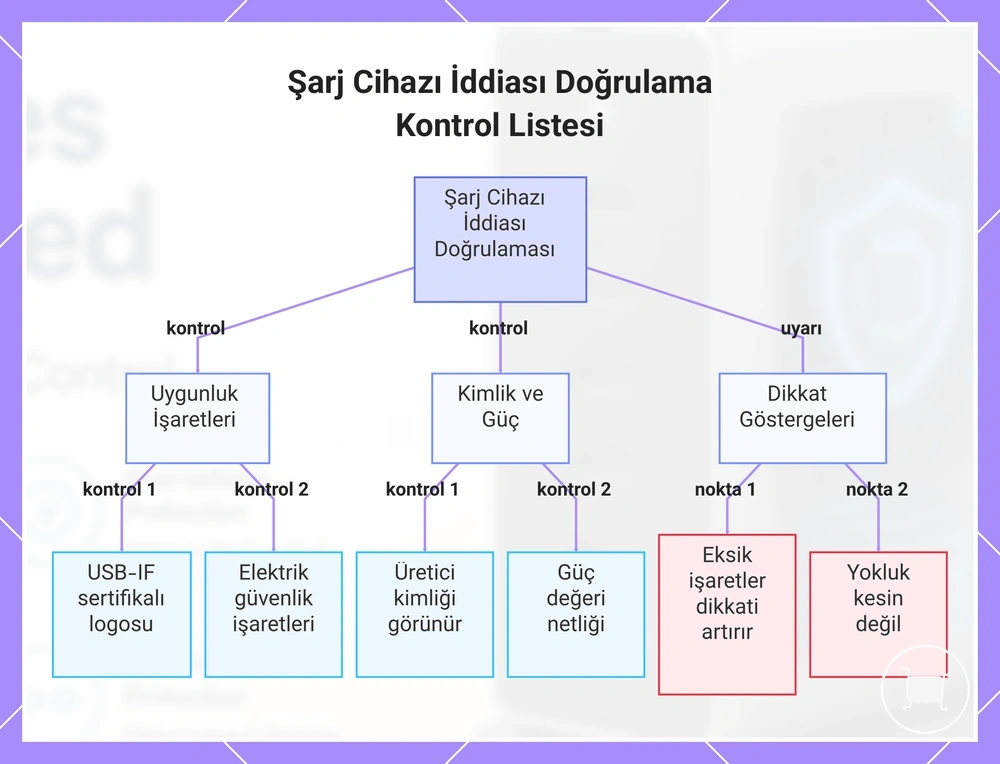

Bu grafik, uygunluk işaretleri, kimlik ve güç detayları ve dikkat göstergeleri dahil olmak üzere şarj cihazı iddiası kanıtlarını doğrulamak için ana kontrol kategorilerini düzenler.

USB-IF sertifikası ve logo kontrolleri

USB-IF sertifikası ve logo kontrolleri, USB ürünleri ve belirtilen yetenekleri hakkındaki standartlarla ilgili iddiaları değerlendirmenin bir yoludur. USB-IF sertifikası, belirli gereksinimler için uygunluk testini içeren bir uygunluk programına katılımı gösterir. Sonuç olarak, USB-IF sertifikası uygunluk ve birlikte çalışabilirlik için bir güven sinyali olarak işlev görebilir.

Sertifikalı bir USB logosu, USB-IF işareti, ürün listesi, güç kapasitesi etiketi veya kablo etiketi, açık ve tutarlı bir şekilde sunulduğunda sertifikalı bir şarj cihazı veya kablo iddiasını desteklemeye yardımcı olabilir. Bu kontroller kullanıcı güvenini artırabilir, ancak bir sertifika işaretinin varlığı veya yokluğu tek başına belirli bir şarj cihazının veya kablonun her kullanım durumu için güvenli veya uygun olup olmadığını belirlemez.

Elektriksel güvenlik işaretleri ve üretici iddiaları

Elektriksel güvenlik işaretleri ve üretici iddiaları, kullanıcıların şarj cihazı koruma iddialarının tanımlanabilir ürün bilgileriyle desteklenip desteklenmediğini değerlendirmesine yardımcı olur. Net etiket ayrıntıları daha güçlü doğrulama sinyalleri sağlarken, belirsiz ifadeler daha az destekleyici kanıt sunar. Bir güvenlik işareti, bir pazarlama ifadesinden farklıdır.

• Güvenlik işareti: Genellikle ürün izlenebilirliğini destekleyen bir şarj cihazı etiketi, anma girişi, anma çıkışı veya uygunluk etiketleriyle birlikte görünür.
• Pazarlama ifadesi: Destekleyici etiket ayrıntıları sağlamadan aşırı gerilim, aşırı akım veya sıcaklık kontrolü gibi koruma iddialarına atıfta bulunabilir.

Anma girişi, anma çıkışı, üretici adı ve izlenebilirlik ayrıntıları pratik iddia kontrol sinyalleridir. Bu bilgiler şarj cihazı etiketinde veya değer etiketinde görünür ve tutarlı olduğunda, kullanıcılar belirtilen özellikleri üretici iddialarıyla daha kolay karşılaştırabilir. Net üretici tanımlaması ayrıca ürün izlenebilirliğini destekler ve belgelenmiş özellikleri belirsiz iddialardan ayırt etmeye yardımcı olur.

Koruma iddiaları geniş kapsamlı ancak destekleyici bilgiler belirsiz veya eksik olduğunda ek dikkat gerekebilir. Uygunluk etiketlerinin anlamı pazarlar ve bağlamlar arasında değişebilir, bu nedenle etiket açıklığı, üretici adı görünürlüğü ve izlenebilirlik, genellikle tek başına pazarlama dilinden daha kullanışlı güven sinyalleridir.

Bir şarj cihazına güvenmeden önce karşılaştırılması gereken güvenlik özellikleri

Bir şarj cihazına güvenmeden önce karşılaştırılması gereken güvenlik özellikleri, tek bir ürün iddiasından ziyade koruma kapsamına, sertifikasyona ve gerçekçi kullanım koşullarına bağlıdır. Birden fazla doğrulama sinyali birbirini desteklediğinde güven genellikle daha güçlüdür. Şarj cihazı uygunluğu hakkında sonuçlara varmadan önce birden fazla sinyal birlikte karşılaştırılmalıdır.

Temel koruma kapsamı, aşırı gerilim koruması, aşırı akım koruması, kısa devre koruması ve termal kontrolü içerir. Bu güvenlik özellikleri farklı çalışma koşullarını ele alır, bu nedenle koruma kapsamı, bu korumalar izole iddialar olarak değil de birlikte değerlendirildiğinde daha anlamlıdır.

Destekleyici güven sinyalleri arasında sertifikasyon, marka izlenebilirliği, üretici kimliği, çıkış etiketlemesi ve kablo uyumluluğu yer alır. Net çıkış etiketlemesi, görünür üretici bilgileri ve tanımlanabilir sertifika ayrıntıları, kullanıcıların belirtilen özellikleri ürün iddialarıyla karşılaştırmasına yardımcı olabilir. Kablo uyumluluğu, güvenli kullanım koşullarını da etkileyebilir çünkü şarj davranışı kablo güç değerine ve bağlı cihaz gereksinimlerine bağlı olabilir.

Aşağıdaki kontrol listesi, temel korumaları zayıf pazarlama dilinden ayırt etmeye yardımcı olan karar sinyallerine odaklanır.

• Aşırı gerilim koruması: Net bir koruma iddiası arayın; koruma kapsamının değerlendirilmesini destekler.
• Aşırı akım koruması: Korumadan ima yoluyla değil, özel olarak bahsedildiğini doğrulayın.
• Kısa devre koruması: Arızayla ilgili korumanın güvenlik özelliklerinin bir parçası olarak listelenip listelenmediğini kontrol edin.
• Termal kontrol: Yalnızca performans odaklı ifadelerden ziyade ısı yönetimi özelliklerine dair kanıt arayın.
• Sertifikasyon: Ürün doğrulamasını destekleyen tanımlanabilir sertifika bilgilerini kontrol edin.
• Marka izlenebilirliği: Üretici kimliğinin ve izlenebilirlik ayrıntılarının mevcut olduğunu onaylayın.
• Çıkış etiketlemesi: Netlik ve tutarlılık için anma çıkış bilgilerini inceleyin.
• Kablo uyumluluğu: Kablo güç değerini ve bağlı cihaz gereksinimlerini amaçlanan şarj düzeneğiyle karşılaştırın.

Bu kriterler, herhangi bir özelliği kesin bir güvenlik kanıtı olarak ele almadan güven sinyallerini karşılaştırmaya yardımcı olur. Bu kriterleri pratikte uygulayan daha geniş bir değerlendirme süreci için, safety checks before buying bölümüne bakın.

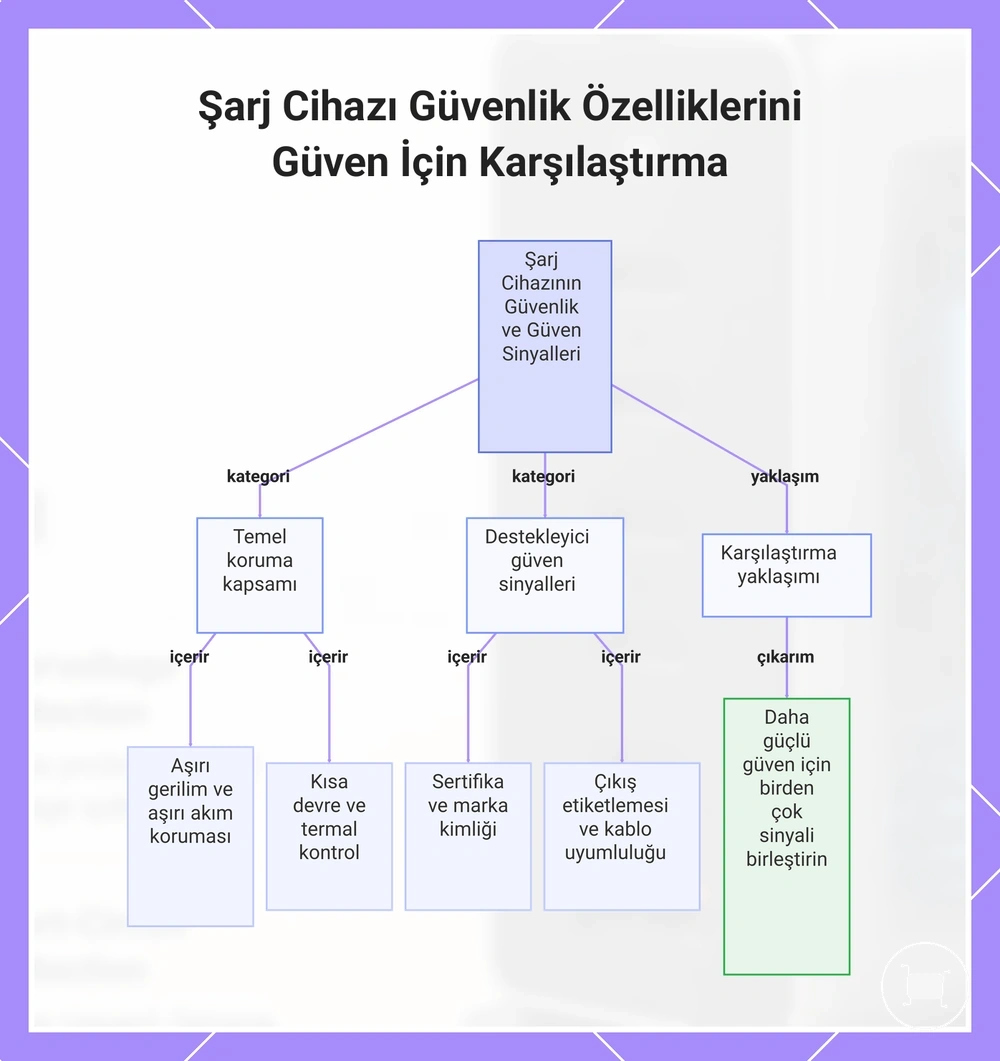

Bu grafik, şarj cihazlarını karşılaştırırken değerlendirilecek ana güvenlik sinyali kategorilerini gösterir: temel korumalar, destekleyici güven işaretleri ve birden çok sinyali birleştirme ilkesi.

Yerleşik şarj cihazı korumalarının kontrol edemediği şeyler

Yerleşik şarj cihazı korumaları riski azaltır, ancak şarj güvenliğini etkileyen her harici koşulu kontrol edemezler. Şarj cihazı koruması şarj cihazının içinde çalışır; kalan risklerin çoğu bağlı aksesuarlardan, şarj ortamından veya kullanıcı tarafından kontrol edilen koşullardan kaynaklanır. Harici koşullar arasında hasarlı kablolar, tıkalı havalandırma, kötü duvar prizleri, sahte işaretler, nem, aşırı yüklenmiş uzatma kabloları ve güvensiz depolama koşulları bulunur.

Yerleşik şarj cihazı korumaları, şarj sorunları şarj cihazının dışından kaynaklandığında net koruma sınırlarına sahiptir. Hasarlı kablolar, aşınmış konektörler, konektör ısısı veya kablo uyumsuzlukları, şarj cihazı korumasının tam olarak kontrol edemeyeceği koşullar yaratabilir çünkü sorunun kaynağı şarj cihazının kendisinden ziyade bağlantı yolunda bulunur.

Çevresel ve güç kaynağı koşulları da doğrudan şarj cihazı kontrolünün dışında kalır. Tıkalı havalandırma ısı dağılımını kısıtlayabilirken, kötü duvar prizleri, aşırı yüklenmiş uzatma kabloları, neme maruz kalma ve güvensiz depolama koşulları, şarj düzenine ve çevredeki ortama bağlı olan riskler oluşturabilir. Her harici koşul aynı düzeyde risk oluşturmaz, ancak her biri yerleşik şarj cihazı korumalarının kapsamı dışında kalır.

Aşağıdaki kontrol listesi, yerleşik şarj cihazı korumalarının tam olarak kontrol edemediği yaygın harici koşulları vurgular.

• Hasarlı kablolar: Kablo hasarı, şarj cihazı korumasının tam olarak önleyemeyeceği şarj sorunları yaratabilir.
• Konektör ısısı: Konektördeki ısı, şarj cihazı dışındaki kablo durumuna, uyuma, kirlenmeye veya aşınmaya bağlı olabilir.
• Tıkalı havalandırma: Şarj cihazı koruması, şarj cihazı etrafındaki kısıtlı hava akışını tam olarak telafi edemez.
• Kötü duvar prizleri: Priz durumu, şarj cihazı korumasının tam olarak yönetemeyebileceği harici bir faktör olarak kalır.
• Nem: Neme maruz kalma, şarj cihazının amaçlanan ortamı dışında çalışma koşulları yaratabilir.
• Aşırı yüklenmiş uzatma kabloları: Paylaşılan elektrik yükleri, doğrudan şarj cihazı kontrolünün ötesinde harici koşullar yaratabilir.
• Sahte işaretler: Ürün işaretleri tek başına gerçek koruma kapsamını veya ürün orijinalliğini doğrulamayabilir.

Bu sınırlar, şarj cihazı tarafından kontrol edilen korumalar ile kullanıcı tarafından kontrol edilen riskler arasındaki farkı netleştirir. güvenli şarj alışkanlıkları takip etmek, güvenlik özelliklerini güvenli kullanımın yerine koymadan, yerleşik şarj cihazı korumalarının kapsamı dışında kalan koşulların ele alınmasına yardımcı olabilir.

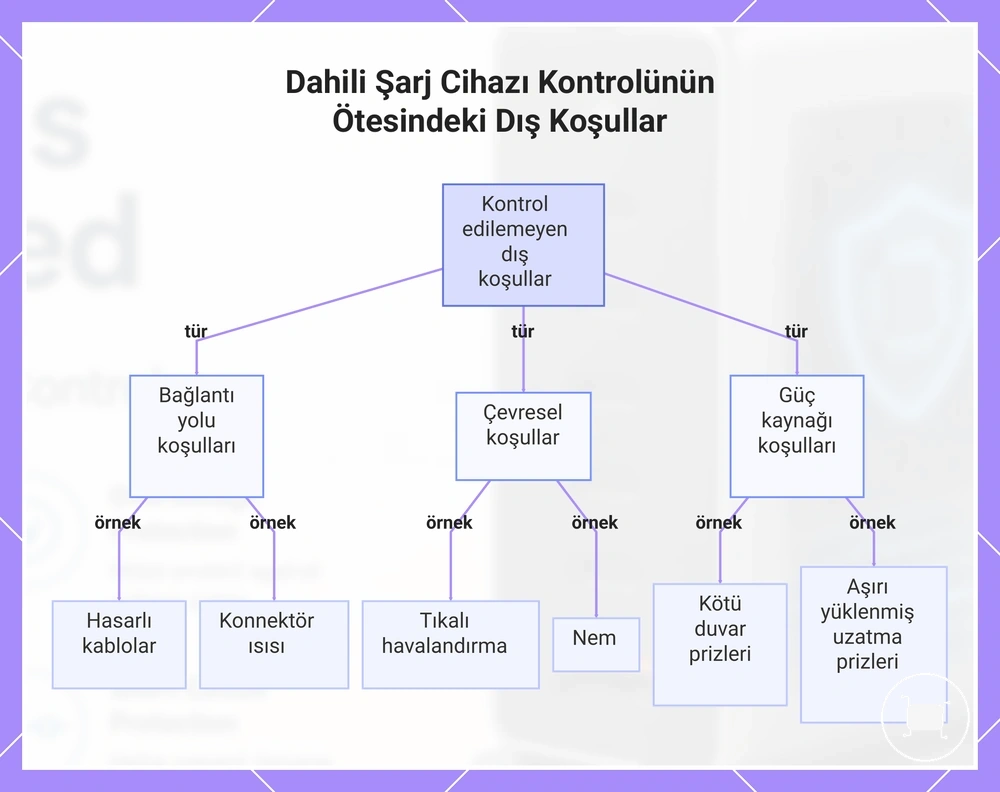

Bu grafik, dahili şarj cihazı korumalarının kontrol edemediği, bağlantı, çevresel ve güç kaynağı risklerine göre gruplandırılmış ana dış koşulları gösterir.
