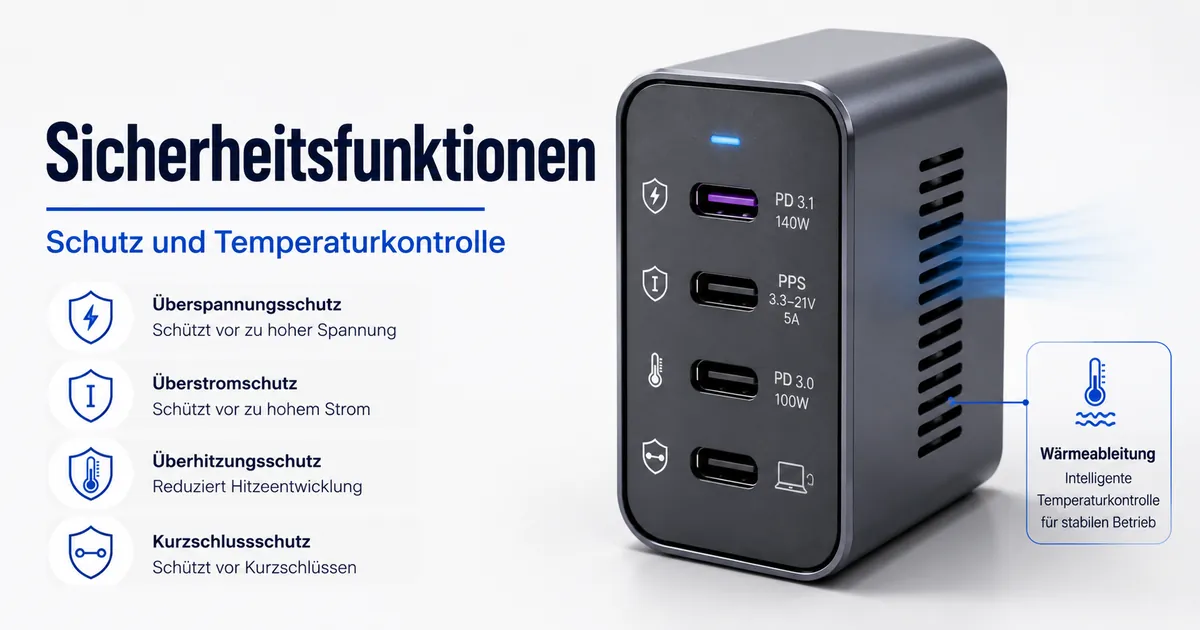

Sicherheitsfunktionen von USB-C-Ladegeräten mit mehreren Anschlüssen

Ein USB-C-Ladegerät mit mehreren Anschlüssen setzt Sicherheitsfunktionen als integrierte Schutzmaßnahmen ein, die die elektrische Last, die Wärmeentwicklung und das Ladeverhalten über mehrere angeschlossene Geräte hinweg steuern. Die Sicherheit des Ladegeräts hängt von der Konstruktion des Ladegeräts, dem angeschlossenen Gerät, dem USB-C-Kabel und der Ladeumgebung ab, die innerhalb geeigneter Grenzen arbeiten.

Wenn ein GaN-Ladegerät gleichzeitig einen Laptop, ein Smartphone oder ein Tablet schnell lädt, hilft die USB-C-PD-Leistungsaushandlung dabei, die angeforderte Spannungs- und Strombegrenzung an das anzupassen, was das Gerät und der Anschluss akzeptieren können. Spannungsregelung, Stromregelung, Wärmeregulierung, Kabelbelastbarkeit, Zustand des Steckers und Konformitätskennzeichnungen beeinflussen, wie sicher dieser Ladevorgang ablaufen kann. Eine Fehlanpassung, ein beschädigtes Kabel, schlechte Belüftung oder eine unklare Kennzeichnung können das Wärmerisiko erhöhen, selbst wenn das Ladegerät über Schutzfunktionen verfügt.

Sicherheitsfunktionen verringern das Risiko, garantieren jedoch keine sicheren Ergebnisse. Überspannungsschutz, Überstromschutz, Kurzschlussschutz und Übertemperaturschutz können helfen, häufige Fehlerzustände zu begrenzen, aber die tatsächliche Sicherheit hängt weiterhin von der Einhaltung von Normen, der Verarbeitungsqualität, der Kabelqualität, der USB-IF-Zertifizierung, der Geräteverhandlung und der richtigen Anwendung ab. Sicheres Schnellladen, zertifiziertes Laden und sicheres Benutzerverhalten hängen zusammen, aber keines ersetzt die anderen.

Ein sichereres Ladegerät wird als System bewertet, nicht anhand eines einzelnen Labels oder Merkmals.

Die nächste Schutzebene ist die elektrische und thermische Steuerung, bei der das Ladegerät unsichere Spannung, übermäßigen Strom, Kurzschlussbedingungen und Wärme reguliert, bevor diese Risiken weiter durch den Kabelweg gelangen.

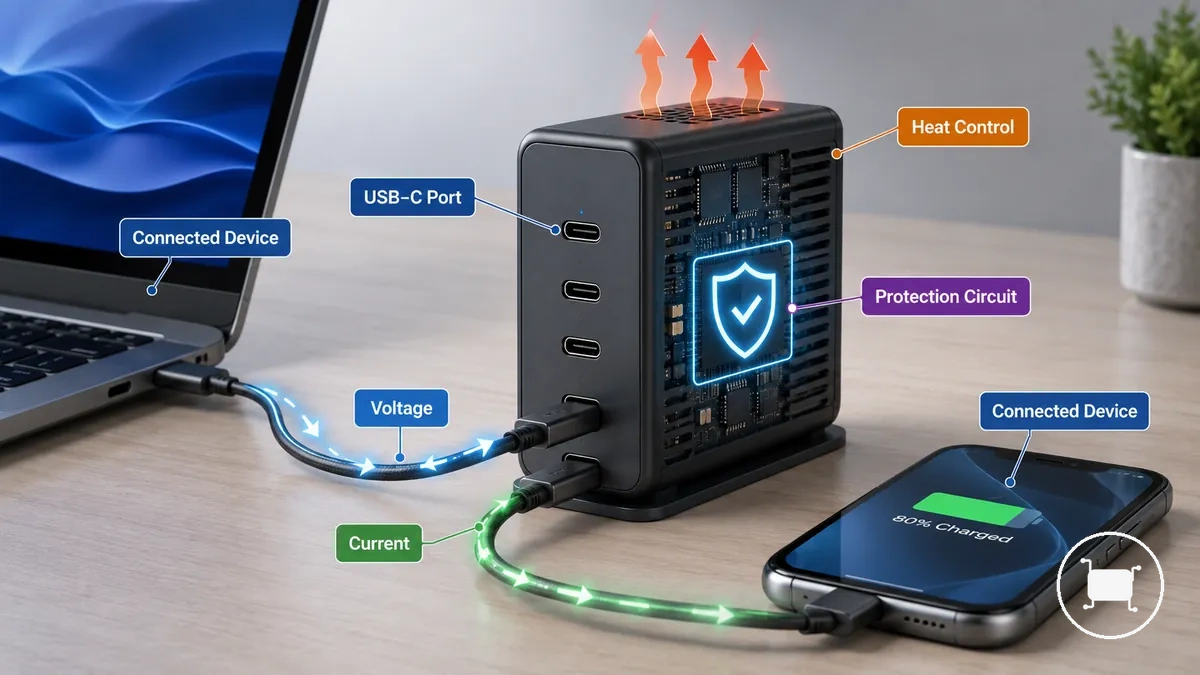

Wie Sicherheitsfunktionen ein USB-C-Ladegerät mit mehreren Anschlüssen und angeschlossene Geräte schützen

Die Sicherheitsfunktionen eines Ladegeräts sind eingebaute Schutzmaßnahmen, die das Risiko verringern, indem sie die Stromabgabe überwachen und auf unsichere Bedingungen reagieren, bevor diese die angeschlossenen Geräte erreichen. Diese Schutzmaßnahmen helfen, Spannung, Strom und Wärme zu regulieren, während die Energie durch das Ladegerät fließt. Der Schutzpfad erstreckt sich vom Ladegerät und USB-C-Anschluss über den Kabelweg bis zum angeschlossenen Gerät.

Wie Sicherheitsfunktionen ein USB-C-Ladegerät mit mehreren Anschlüssen und angeschlossene Geräte schützen, lässt sich leichter veranschaulichen, wenn der Schutzpfad als verbundenes System betrachtet wird. Das folgende Diagramm zeigt, wo Schutzfunktionen im Ladegerät, im Kabelweg und in den angeschlossenen Geräten wirken können, um die Risikominderung zu unterstützen.

Die elektrische Risikosteuerung beginnt, wenn eine Schutzschaltung Spannung und Strom am Ladegerät oder am USB-C-Anschluss überwacht. Wird ein unsicherer Zustand erkannt, kann das Ladegerät eine kontrollierte Reaktion auslösen, die dazu beiträgt, die Wahrscheinlichkeit zu verringern, dass übermäßige Leistung die angeschlossenen Geräte erreicht.

Wärme- und Lastregelung helfen, thermische Belastungen zu bewältigen, die während des Ladens entstehen können. Wenn die Wärme über die erwarteten Betriebsbedingungen ansteigt, kann der eingebaute Schutz das Verhalten des Ladegeräts anpassen, um ein geringeres Risiko für das Ladegerät und die angeschlossenen Geräte zu unterstützen.

• Ein elektrischer Fehler kann eine kontrollierte Reaktion auslösen, die dazu beiträgt, die Einwirkung von abnormaler Spannung oder abnormalem Strom zu begrenzen.
• Wärmestau kann durch Schutzmaßnahmen bewältigt werden, die auf steigende thermische Bedingungen reagieren.
• Eine Kabelinkompatibilität kann das Risiko entlang des Kabelwegs erhöhen, wenn die Kabelqualität oder der Zustand des Steckers ungeeignet ist.
• Die Ladeaushandlung hilft, die Stromabgabe zwischen einem USB-C-Anschluss und einem angeschlossenen Gerät abzustimmen, bevor der Ladevorgang fortgesetzt wird.
• Die Benutzerbedingungen sind weiterhin wichtig, da die Schutzgrenzen von normgerechter Konstruktion, korrekter Verwendung und dem Gerätezustand abhängen.

Der eingebaute Schutz unterstützt die Risikominderung, wirkt aber neben normgerechter Konstruktion, korrekter Verwendung und sicheren Ladegewohnheiten und ersetzt diese nicht. Fragen zur Sicherheit des Ladens mehrerer Geräte hängen oft ebenso von diesen Bedingungen ab wie von den Schutzfunktionen selbst. Für einen weiteren Kontext siehe den multiport USB-C charger guide.

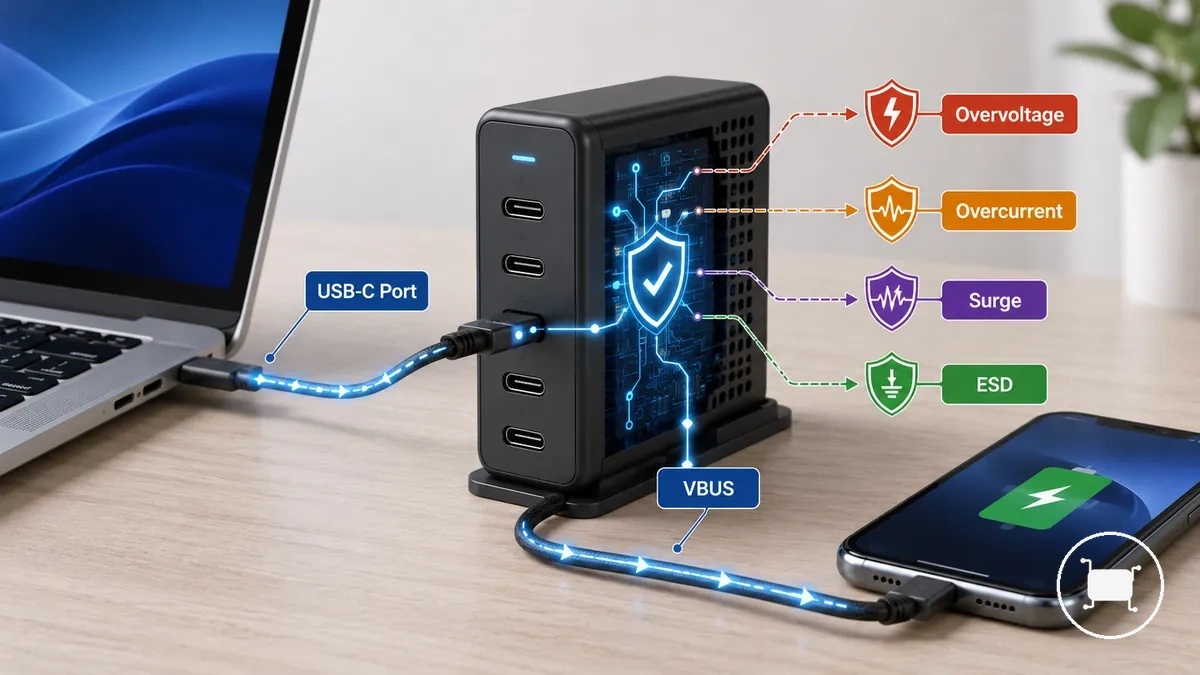

Elektrischer Schutz gegen unsichere Spannung und Strom

Elektrischer Schutz begrenzt abnormale elektrische Zustände, bevor sie unnötige Risiken für die Schaltung des Ladegeräts oder angeschlossene Geräte verursachen. Eine Schutzschaltung überwacht die Stromabgabe und kann reagieren, wenn die Betriebsbedingungen die erwarteten Grenzen überschreiten. Diese Schutzmaßnahmen befassen sich mit unsicherer Spannung, unsicherem Strom, Überspannung und Kurzschlussrisiko über verschiedene Schutzpfade.

Der elektrische Schutz gegen unsichere Spannung und Strom ist leichter zu verstehen, wenn Fehlerpfade nach der Bedingung getrennt werden, die sie ansprechen. Das folgende Diagramm ordnet Spannungsfehler, Stromfehler, Überspannungsereignisse und ESD-Ereignisse, bevor die Tabelle jede Bedingung einer wahrscheinlichen Reaktion zuordnet.

VBUS überträgt Strom zwischen dem USB-C-Anschluss und dem angeschlossenen Gerät und ist daher ein üblicher Ort für die Überwachung von abnormalem Spannungs- und Stromverhalten. Der Überspannungsschutz konzentriert sich auf unsichere Spannungszustände, während der Überstromschutz und der Kurzschlussschutz übermäßigen Strom und Fehlerzustände adressieren, die das Wärmerisiko erhöhen können. Der Transientenschutz und der ESD-Schutz helfen, transiente Spitzen zu bewältigen, die einen USB-C-Anschluss oder die angeschlossene Schaltung erreichen können.

Die folgende Tabelle ordnet elektrische Fehlertypen wahrscheinlichen Schutzreaktionen und dem Risiko zu, das jede Reaktion verringern soll.

Einheit/Bauteil	Unsicherer Zustand	Schutzreaktion	Reduziertes Risiko
VBUS	Unsichere Spannung	Überspannungsschutz kann den Stromfluss begrenzen oder unterbrechen	Belastung der angeschlossenen Schaltung
USB-C-Anschluss	Unsicherer Strom	Überstromschutz kann eine Abschaltung auslösen	Übermäßige Wärme und elektrische Last
Fehlerpfad Kabel/Gerät	Kurzschluss	Kurzschlussschutz kann die Stromabgabe abschalten	Fehlerbedingtes Schadensrisiko
Überspannungsereignis	Transiente Spannungsspitze	Transientenschutz kann einen Teil des Ereignisses absorbieren oder umleiten	Spannungsbedingte Belastung
ESD-Ereignis	Elektrostatische Entladung	ESD-Schutz kann die Einwirkung der Entladung verringern	Sicherheitsrisiko für den Anschluss

Ein praktisches Beispiel ist ein defektes Kabel oder Gerät, das einen Fehlerzustand verursacht, der einen abnormalen Stromfluss zur Folge hat, wobei das Schutzverhalten das Risiko durch Begrenzung der Stromabgabe verringern kann. Ausgangsleistungsdaten und Schutzverhalten sollten gemeinsam bewertet werden, da die Reaktionen des Ladegeräts je nach Konstruktion und Fehlertyp variieren können. Für einen weiteren Kontext siehe power output and safety.

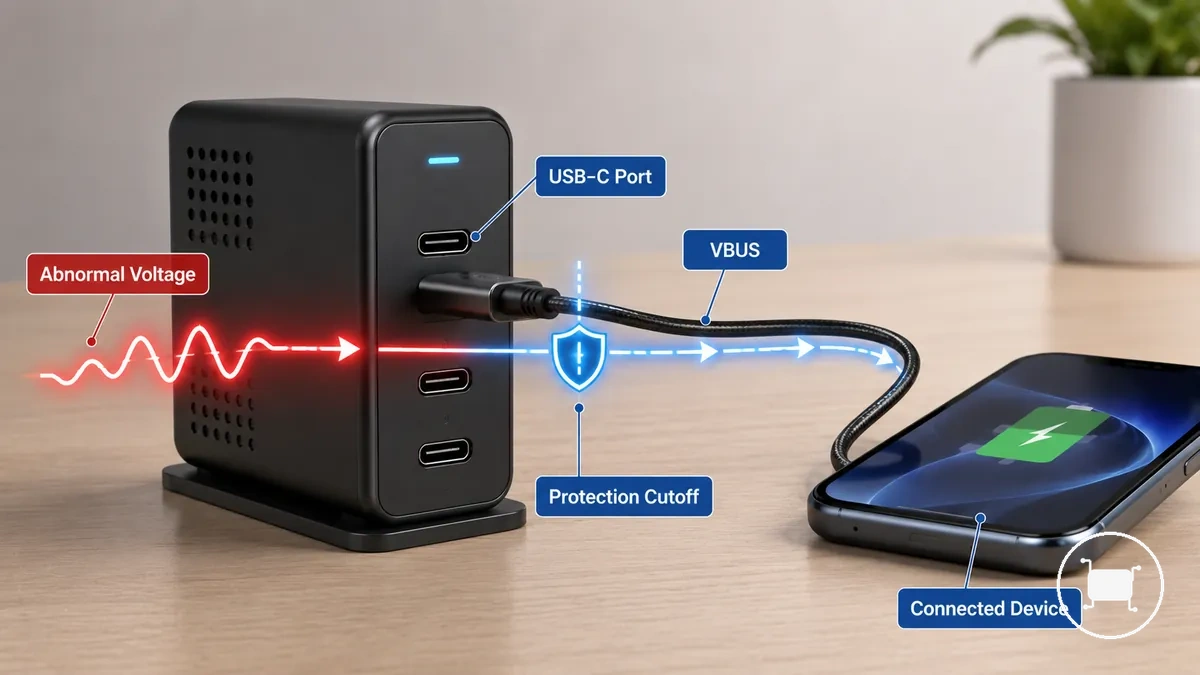

Überspannungsschutz

Der Überspannungsschutz ist die Sicherheitsmaßnahme, die reagiert, wenn ein Spannungspegel über den erwarteten Ladebereich ansteigt. Er hilft, abnormale Spannungseinwirkung am USB-C-Anschluss zu begrenzen, bevor eine Überspannung die angeschlossene Schaltung erreicht. Das Hauptrisiko ist eine Spannung oberhalb des erwarteten Ladebereichs auf dem VBUS-Pfad.

Der Überspannungsschutz ist leichter zu verstehen, wenn man ihn an dem Punkt betrachtet, an dem die Spannung überwacht und geregelt wird. Das folgende kommentierte Beispiel zeigt, wie der USB-C-Anschluss und der VBUS-Pfad zwischen einer abnormalen Spannungsquelle und dem angeschlossenen Gerät positioniert werden können, wobei eine Schutzabschaltung als lokale Sicherheitsmaßnahme wirkt.

Der Überspannungsschutz überwacht den VBUS-Spannungspegel und vergleicht ihn mit dem erwarteten Leistungsaushandlungszustand. Wenn ein defektes Ladegerät, ein defektes Kabel oder ein anderer Fehlerzustand eine abnormale Spannung erzeugt, kann eine Schutzschaltung ein Spannungsabschaltverhalten oder eine Spannungsbegrenzungsreaktion auslösen. Der genaue Auslösepunkt und das Abschaltverhalten können je nach Ladegerätdesign, ausgehandelter Spannung, Spezifikationskontext und Betriebsbedingungen variieren, daher sollte der Schutz nicht als absolute Garantie betrachtet werden.

Überstrom- und Kurzschlussschutz

Der Überstrom- und Kurzschlussschutz sind Sicherheitsmaßnahmen, die übermäßigen Stromfluss begrenzen oder einen Fehlerpfad unterbrechen, bevor dieser unnötige Belastungen für die Ladekomponenten verursacht. Der Überstromschutz reagiert auf Überstrom, der durch eine hohe Anschlusslast verursacht wird, während der Kurzschlussschutz auf einen direkten Fehlerpfad reagiert, der durch einen Kabel- oder Gerätefehler entstanden ist. Der wesentliche Unterschied besteht zwischen übermäßiger Last und einem Fehlerpfad.

Der Überstromschutz vergleicht die Anschlusslast mit einem Stromschwellenwert und kann eine Strombegrenzung oder Abschaltung auslösen, wenn die Nachfrage die erwarteten Betriebsbedingungen überschreitet. Der Kurzschlussschutz konzentriert sich auf die Erkennung eines Fehlerpfads, der einen rapiden Stromanstieg durch einen Kabel- oder Gerätefehler ermöglichen kann. Beide Schutzmaßnahmen können dazu beitragen, das Wärmerisiko und Komponentenschäden zu verringern, wobei das genaue Abschaltverhalten und der Wiederherstellungsprozess je nach Ladegerätdesign und Betriebsbedingungen variieren können.

In einem Szenario mit mehreren Geräten weist eine hohe Anschlusslast nicht automatisch auf einen Kurzschluss hin. Der Überstromschutz adressiert Überlastbedingungen, während der Kurzschlussschutz fehlerbedingten Stromfluss adressiert. Diese Schutzmaßnahmen helfen, strombezogene Risiken zu bewältigen, beheben jedoch kein langsames Laden, kompensieren keine geringe verfügbare Wattzahl und lösen nicht alle Probleme mit beschädigtem Zubehör.

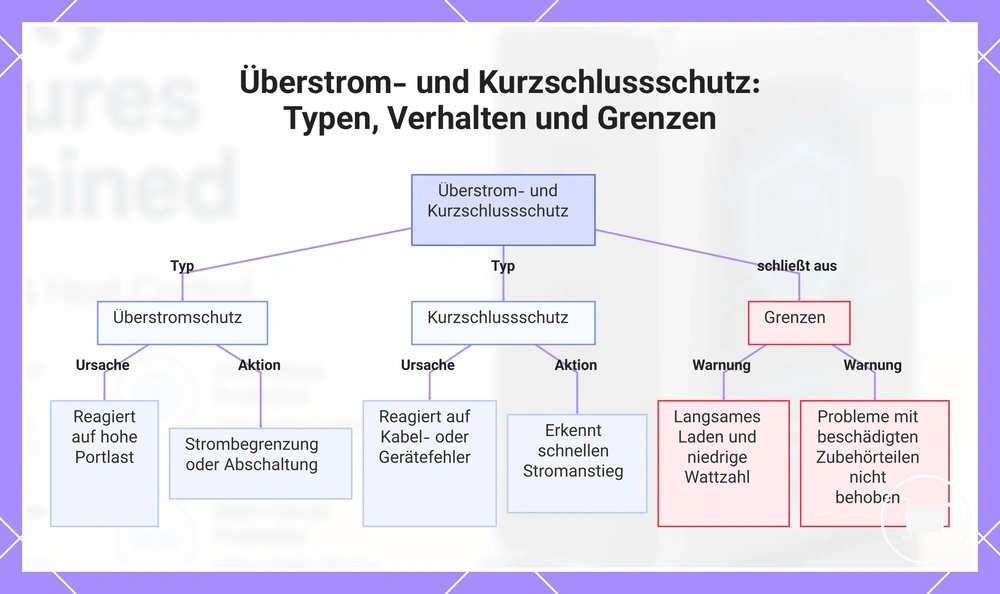

Diese Grafik zeigt die beiden Haupttypen des Stromschutzes, worauf jeder reagiert, wie sie handeln und was sie nicht abdecken.

Transienten- und ESD-Schutz an USB-C-Anschlüssen

Der Transienten- und ESD-Schutz an USB-C-Anschlüssen sind Sicherheitsmaßnahmen, die dazu beitragen, die Einwirkung kurzer elektrischer Spitzen am Steckverbinder zu verringern. Der Transientenschutz konzentriert sich auf eine transiente Spannungsspitze, während der ESD-Schutz auf elektrostatische Entladungen abzielt, die an oder in der Nähe eines USB-C-Steckverbinders auftreten können. Beide Schutzmaßnahmen befassen sich mit kurzzeitigen elektrischen Ereignissen und nicht mit anhaltenden Überlastbedingungen.

Ereignistyp	Was der Schutz reduziert
Transiente	Einwirkung einer transienten Spannungsspitze, die den USB-C-Anschluss erreichen kann
ESD	Einwirkung einer elektrostatischen Entladung, die interne Schaltkreise beeinträchtigen kann

Der Transienten- und ESD-Schutz verwendet eine Schutzkomponente nahe dem USB-C-Anschluss, um kurzzeitige elektrische Ereignisse zu bewältigen, bevor sie empfindliche interne Schaltkreise erreichen. Tritt eine transiente Spannungsspitze oder eine elektrostatische Entladung auf, kann die Schutzkomponente die elektrische Belastung verringern, die den USB-C-Steckverbinder und die zugehörigen internen Schaltkreise erreicht. Die genaue Reaktion kann je nach Ladegerätausführung und Ereignisbedingungen variieren, der Schutz bleibt jedoch auf die Anschlusssicherheit ausgerichtet und nicht auf eine kontinuierliche Lastregelung.

Wärmeregulierung und Übertemperaturschutz

Die Wärmeregulierung und der Übertemperaturschutz sind Sicherheitsfunktionen, die einem USB-C-Ladegerät mit mehreren Anschlüssen helfen, innerhalb sichererer Grenzen zu arbeiten, wenn Geräte unter normaler oder hoher Last geladen werden. Ein Ladegerät kann während der Energieumwandlung und -abgabe Wärme erzeugen, insbesondere wenn die Last über mehrere Anschlüsse steigt. Diese Schutzmaßnahmen helfen, die Betriebswärme zu bewältigen, garantieren jedoch keine exakte Temperatur unter allen Bedingungen.

Wärme kann von der Ladeelektronik, dem Gehäuse, den angeschlossenen Geräten und der anhaltenden Stromabgabe ausgehen. Ein höheres Lastniveau, ein kompaktes Gehäusedesign, eine lange Ladesitzung oder ein Szenario mit hoher Wattzahl können die Betriebswärme erhöhen. Umgebungsbedingungen wie eingeschränkter Luftstrom oder erhöhte Umgebungstemperaturen können ebenfalls beeinflussen, wie viel Wärme ein GaN-Ladegerät während des Gebrauchs speichert.

Die thermische Überwachung verfolgt die Temperaturbedingungen im Ladegerät und hilft zu bestimmen, wann eine Schutzmaßnahme erforderlich sein kann. Wenn die Betriebswärme über die vorgesehenen Bedingungen ansteigt, kann eine thermische Drosselung die Stromabgabe reduzieren, um eine weitere Wärmeentwicklung zu begrenzen. In manchen Situationen kann ein Abschaltverhalten auftreten, um die thermische Belastung zu verringern, während die Wiederherstellung von der Ladegerätausführung, dem Lastniveau, der Belüftung und den Umgebungsbedingungen abhängen kann.

Erwartete Wärme und potenzielle Risikosignale sind nicht dasselbe. Die Wärmeregulierung ist darauf ausgelegt, normale Betriebswärme zu bewältigen, während die folgenden Anzeichen auf Bedingungen hindeuten können, die näherer Beachtung bedürfen:

• Erwartete Wärme während des normalen Ladens, insbesondere bei einem höheren Lastniveau.
• Blockierte Belüftung oder eingeschränkter Luftstrom um das Ladegerätgehäuse.
• Auffällige Hitze an einem Kabel oder Steckverbinder, die von der Verbindungsqualität oder den Ladebedingungen abhängen kann.
• Wiederholtes Abschaltverhalten während ähnlicher Ladesitzungen.
• Ungewöhnlicher Geruch oder sichtbare Verfärbung im Bereich des Ladegeräts oder Steckverbinders.
• Verwendung in beengten, isolierten oder ungewöhnlich warmen Umgebungen mit begrenzter Belüftung.

Die Wärmeregulierung und der Übertemperaturschutz helfen, die Betriebswärme zu bewältigen, aber anhaltende Überhitzungssymptome können eine separate Bewertung erfordern. Für genauere Hinweise zum Unterschied zwischen bewältigter Betriebswärme und anhaltenden thermischen Problemen siehe Überhitzung und Wärmeschutz.

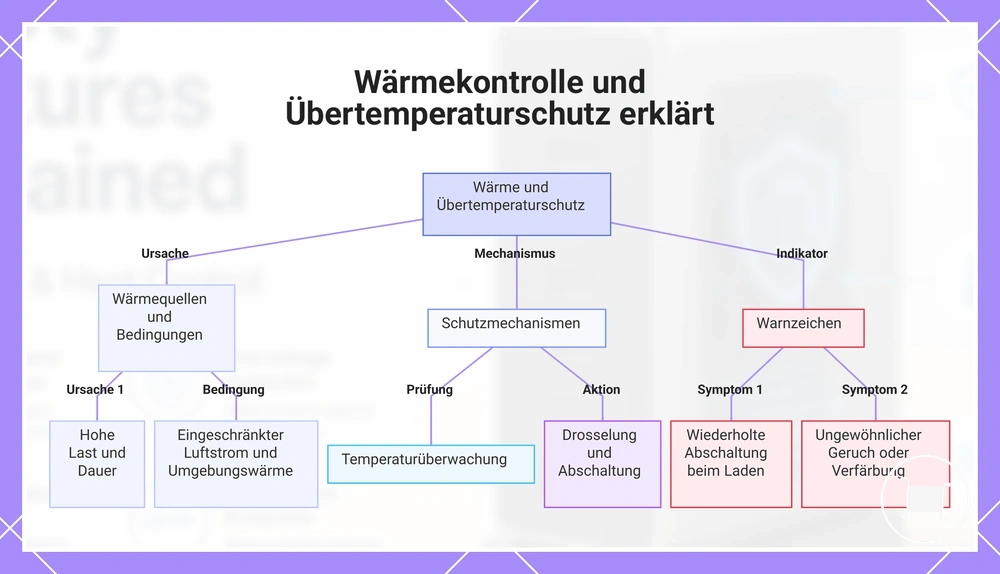

Dieses Diagramm zeigt die Hauptursachen für Hitzestau, die verwendeten Schutzmechanismen und die Warnzeichen, die auf mögliche Probleme mit einem Mehrfach-USB-C-Ladegerät hinweisen.

Normale Betriebswärme versus unsichere Überhitzung

Normale Betriebswärme ist während des Ladens zu erwarten, während unsichere Überhitzung Vorsicht erfordert, wenn Wärmewarnsignale auftreten. Die Oberflächenwärme nimmt mit der Last und der Ladedauer zu, insbesondere bei höherer Leistungsabgabe. Wärme wird dann zum Problem, wenn sie von Bedingungen begleitet wird, die eher auf unsichere Überhitzung als auf erwartete Wärme hindeuten.

Normale Betriebswärme wird typischerweise als Oberflächenwärme empfunden, die je nach Last, Dauer, Ladegerätausführung und Umgebungsbedingungen variiert. Unsichere Überhitzung kann mit Warnsignalen wie ungewöhnlichem Geruch, Verfärbung, wiederholtem Abschaltverhalten, anhaltender Kabelerwärmung, Steckererwärmung oder unerwarteter Gerätereaktion während des Ladens verbunden sein. Ein einzelnes Anzeichen bestätigt keinen spezifischen Fehler, aber diese Bedingungen können darauf hindeuten, dass übermäßige Hitze näherer Beachtung bedarf.

Die Unterscheidung zwischen normaler Betriebswärme und unsicherer Überhitzung basiert auf der Interpretation sichtbarer oder fühlbarer Wärmewarnsignale und nicht auf der Diagnose der genauen Ursache.

Thermische Überwachung und Abschaltverhalten

Die thermische Überwachung und das Abschaltverhalten sind Schutzfunktionen, die den fortgesetzten Betrieb begrenzen, wenn die Ladegerätwärme sich einem thermischen Grenzwert nähert. Ein Temperatursensor und eine Steuerschaltung überwachen die Wärmebedingungen und können reagieren, wenn eine weitere Wärmereduzierung erforderlich sein könnte. Abhängig von der Ladegerätausführung kann die thermische Überwachung zu einer thermischen Drosselung, einer reduzierten Leistungsabgabe oder einem Abschaltverhalten führen.

Vom Benutzer wahrnehmbare Auswirkungen können je nach Ladegerätmodell und Ladebedingungen variieren. Wenn die thermische Überwachung erhöhte Wärme feststellt, kann eine reduzierte Leistungsabgabe das Laden verlangsamen oder eine vorübergehende Abschaltung das Laden unterbrechen, bis eine Wiederaufnahmebedingung erfüllt ist. In einigen Fällen kann eine Ladungsunterbrechung einem Ladefehler ähneln, aber der Zeitpunkt der Wiederherstellung und das Verhalten der Wiederaufnahmebedingung können von der Ladegerätausführung, dem Wärmeniveau und den Umgebungsbedingungen abhängen.

GaN-Ladegerät-Effizienz und thermische Sicherheitsgrenzen

Eine verbreitete Behauptung ist, dass ein GaN-Ladegerät allein deshalb sicherer sei, weil es kühler läuft. Die sicherere Interpretation ist, dass die Effizienz eines GaN-Ladegeräts mit geringerer Verlustwärme als Teil des thermischen Designs verbunden ist, aber die Effizienz allein bestimmt nicht die Sicherheit. GaN kann die Effizienz verbessern und kompakte Designziele unterstützen, ersetzt aber nicht die Sicherheitsauslegung oder Schutzschaltungen.

Das Design von GaN-Ladegeräten wird oft mit einer höheren Leistungsdichte in Verbindung gebracht, was eine höhere Leistungsfähigkeit in einem kleineren Gehäuse ermöglicht. Eine höhere Leistungsdichte kann jedoch auch die Wärmekonzentration im Inneren eines kompakten Ladegeräts erhöhen, sodass die thermische Leistung weiterhin von den Lastbedingungen, dem Gehäusedesign, der Temperaturregelung und den thermischen Grenzen abhängen kann. Geringere Verlustwärme eliminiert die Wärmeentwicklung während des Normalbetriebs nicht.

Zertifizierung, Verarbeitungsqualität, thermisches Design und Schutzschaltungen bleiben neben der Effizienz wichtige Sicherheitsfaktoren. Ein Galliumnitrid-Ladegerät sollte als ein Designmerkmal betrachtet werden, das zur thermischen Leistung beitragen kann, und nicht als eigenständiger Sicherheitsindikator.

Sicheres Schnellladen während der Leistungsaushandlung

Sicheres Schnellladen hängt von der Leistungsaushandlung zwischen dem Ladegerät und dem angeschlossenen Gerät ab, nicht davon, dass das Ladegerät jederzeit maximale Leistung liefert. Bei USB-C PD bietet das Ladegerät verfügbare Quellfähigkeiten an, während das angeschlossene Gerät ein geeignetes Ladeprofil anfordert. Sicheres Schnellladen wird ausgehandelt, nicht erzwungen.

An der Leistungsaushandlung sind das Ladegerät, das angeschlossene Gerät, das Schnellladeprotokoll und die Kabelbelastbarkeit beteiligt, die zusammenarbeiten, um eine ausgehandelte Ausgangsleistung zu bestimmen. Das angeschlossene Gerät fordert eine angeforderte Spannungs- und Strombegrenzung an, das Ladegerät bewertet, ob dieses Leistungsniveau bereitgestellt werden kann, und die Kabelbelastbarkeit kann beeinflussen, wie viel Strom sicher übertragen werden kann. Der resultierende Leistungsvertrag kann je nach Protokollunterstützung, Gerätekompatibilität, Anschlusszustand und Kabeleigenschaften variieren.

Die folgende Tabelle zeigt, wie jedes Ladeelement zur sicheren Ausgangsleistung während der Ladeaushandlung beiträgt.

Einheit/Bauteil	Attribut/Zustand	Wert oder Anforderung	Auswirkung auf sicheres Laden
Ladegerät	Quellfähigkeit	Verfügbare Leistungsstufen	Legt fest, welche Leistungsstufen angeboten werden können
Angeschlossenes Gerät	Senkenanforderung	Angeforderte Spannungs- und Strombegrenzung	Legt das Leistungsniveau fest, das das Gerät akzeptieren kann
Kabel	Kabelbelastbarkeit	Unterstützte Stromkapazität	Kann sich auf die sichere Stromübertragung auswirken
Protokoll	Protokollunterstützung	USB-C PD oder anderes Schnellladeprotokoll	Unterstützt die Ladeaushandlung und Leistungsanpassung
Anschlusszustand	Betriebszustand	Aktueller Ladestatus	Kann sich auf die verfügbare ausgehandelte Ausgangsleistung auswirken

Das Verständnis von protocol support and safe charging hilft zu klären, warum die tatsächliche Ladeleistung von der Aushandlung und nicht allein von der Wattzahl des Ladegeräts abhängt. Die Leistungsaushandlung kann ladebedingte Risiken verringern, indem sie Ladegerätfähigkeit, Geräteanforderungen und Kabelbedingungen aufeinander abstimmt, kann jedoch beschädigte Kabel, defekte Steckverbinder oder nicht konforme Hardware nicht ausgleichen.

Spannungs- und Stromaushandlung beim USB-C-PD-Laden

Die Spannungs- und Stromaushandlung beim USB-C-PD-Laden ist der Mechanismus, der einem Ladegerät hilft, die Ladegrenzen eines Geräts über eine ausgehandelte Ausgangsleistung anzupassen. USB-C PD nutzt die Kommunikation zwischen dem Ladegerät und dem angeschlossenen Gerät, bevor höhere Ladestufen aktiviert werden. Das Aushandlungsmodell basiert auf der Quellfähigkeit und der Senkenanforderung.

Während der PD-Aushandlung präsentiert das Ladegerät Informationen zur Quellfähigkeit, das angeschlossene Gerät sendet eine Senkenanforderung, und es wird ein Leistungsvertrag für eine geeignete Spannungsebene und Strombegrenzung festgelegt. Die resultierende Ausgangsleistung kann je nach Gerätegrenzen und Ladegerätfähigkeit variieren, während ein Rückfallverhalten auftreten kann, wenn ein angeforderter Leistungspegel nicht verfügbar oder nicht unterstützt wird. Dieser Ansatz kann die Kompatibilität und sichereres Laden unterstützen, indem die angeforderte Leistung an die verfügbare Ausgangsleistung angepasst wird, anstatt sich auf einen festen Leistungspegel zu verlassen.

Kabelqualität und Leistungsgrenzen

Die Kabelqualität und die Leistungsgrenzen beeinflussen, ob sicheres Schnellladen wie vorgesehen funktionieren kann, da das USB-C-Kabel Teil des Ladepfads ist. Die Schutzfunktionen des Ladegeräts und die Ladeaushandlung können davon abhängen, dass das Kabel Strom innerhalb seiner vorgesehenen Grenzen überträgt. Das Kabel ist Teil des Sicherheitspfads.

Die Leistungsangabe eines USB-C-Kabels, seine Strombelastbarkeit und der Zustand des Steckers können das Ladeverhalten und das Risiko von Fehlanpassungen beeinflussen. Ein für die Ladeanforderung geeignetes Kabel kann die ausgehandelte Stromabgabe effektiver unterstützen, während ein beschädigtes Kabel oder ein schlechter Steckerzustand zu Hitze am Stecker oder zu Ladeinstabilität beitragen kann. Bei Szenarien mit höherer Ladeleistung kann ein E-Marker relevant sein, da die Ladekapazität vom Kabeldesign und den unterstützten Grenzen abhängen kann.

Die folgende Checkliste kann helfen, kabelbezogene Bedingungen zu identifizieren, die die Ladesicherheit und -aushandlung beeinträchtigen können, insbesondere wenn höhere Leistungsstufen beteiligt sind.

• Überprüfen, ob die Leistungsangabe des USB-C-Kabels für die vorgesehene Ladestufe geeignet ist.
• Den Zustand des Steckers auf Verschleiß, Wackelkontakt, Verunreinigung oder sichtbare Schäden prüfen.
• Auf ungewöhnliche Hitze am Stecker während des Ladens achten, insbesondere bei höherem Leistungsbedarf.
• Bestätigen, ob ein E-Marker relevant sein kann, wenn ein Hochleistungskabel oder eine entsprechende Ladekonfiguration verwendet wird.
• Auf das Risiko einer Fehlanpassung zwischen Ladegerätkapazität, Kabelgrenze und den Anforderungen des angeschlossenen Geräts achten.
• Einen Austausch in Betracht ziehen, wenn ein beschädigtes Kabel anhaltenden Verschleiß, Verbindungsprobleme oder wiederkehrende Hitzesymptome zeigt.

Sicherheitszertifizierungen und Konformitätskennzeichnungen

Sicherheitszertifizierungen und Konformitätskennzeichnungen sind externe Vertrauenssignale, die helfen, Herstellerangaben und Produktrückverfolgbarkeit zu bewerten. Sie können das Vertrauen in dokumentierte Spezifikationen und konformitätsbezogene Aussagen unterstützen, ersetzen jedoch nicht eine sichere Ladegerätauslegung, die korrekte Verwendung oder eine unabhängige Bewertung. Diese Kennzeichnungen sind Vertrauenssignale, keine absoluten Garantien.

Eine USB-IF-Teilnahme und ein zertifiziertes USB-Logo können interoperabilitätsbezogene Aussagen innerhalb eines Konformitätsprogramms unterstützen, während elektrische Sicherheitskennzeichnungen Aussagen stützen können, dass ein Produkt einem relevanten Bewertungsprozess unterzogen wurde. Ein Ladegerätetikett, die Herstelleridentität und die angegebene Leistung liefern zusätzliche Überprüfungssignale, die helfen, dokumentierte Spezifikationen von Marketingaussagen zu unterscheiden.

Die folgende Checkliste konzentriert sich auf die Bewertung der Qualität der Belege hinter Herstellerangaben. Sie hilft zu überprüfen, ob Konformitätskennzeichnungen, Rückverfolgbarkeitsinformationen und leistungsbezogene Angaben klar und konsistent dargestellt werden.

• Prüfen, ob ein zertifiziertes USB-Logo oder eine USB-IF-bezogene Angabe klar und konsistent dargestellt wird.
• Überprüfen, dass die Herstelleridentität auf dem Ladegerätetikett, dem Produktkörper oder der Verpackung sichtbar ist.
• Die angegebene Leistung und die Ein-/Ausgangsinformationen auf Klarheit und Konsistenz prüfen.
• Nach lesbaren und identifizierbaren elektrischen Sicherheitskennzeichnungen suchen.
• Bestätigen, ob Kabelleistungsinformationen bereitgestellt werden, wenn Angaben zum Laden mit höherer Leistung gemacht werden.
• Marketingtexte mit spezifischen technischen Details vergleichen, anstatt sich auf allgemeine Werbeaussagen zu verlassen.
• Prüfen, ob Verpackung oder Produktinformationen Rückverfolgbarkeitsdetails bieten, die helfen, das Ladegerät zu identifizieren.

Fehlende, unklare oder inkonsistente Konformitätskennzeichnungen sollten bei der Bewertung eines Ladegeräts zu erhöhter Vorsicht Anlass geben, vor allem wenn die Herstelleridentität, Details des Ladegerätetiketts oder Leistungsinformationen nicht einfach überprüft werden können. Das Fehlen einer bestimmten Kennzeichnung allein bestimmt jedoch nicht automatisch, ob ein Ladegerät sicher, konform oder echt ist.

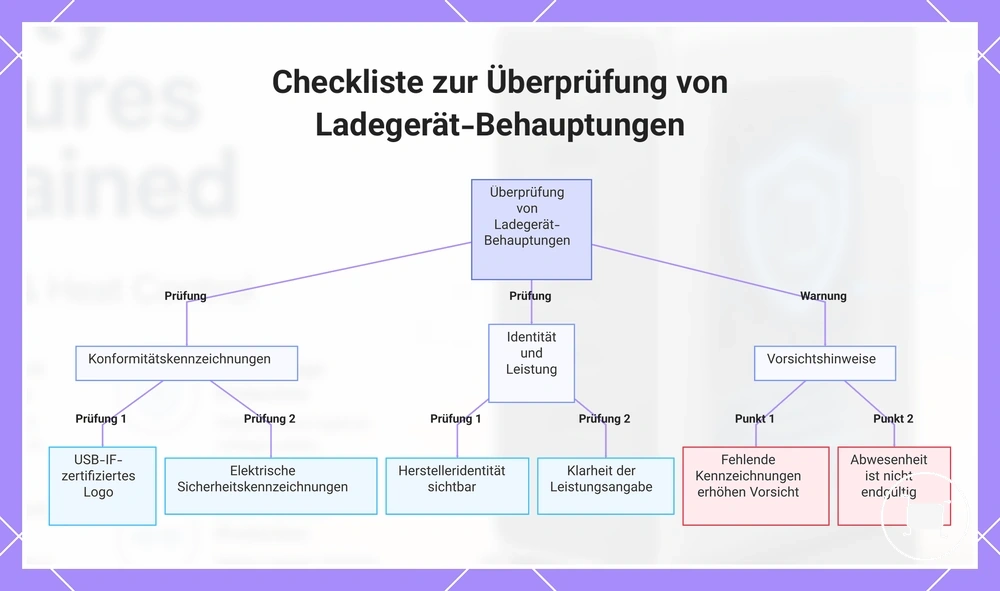

Dieses Diagramm ordnet die wichtigsten Prüfkategorien zur Überprüfung von Ladegerät-Behauptungen, einschließlich Konformitätskennzeichnungen, Identitäts- und Leistungsdetails sowie Vorsichtshinweisen.

USB-IF-Zertifizierung und Logoprüfungen

Die USB-IF-Zertifizierung und Logoprüfungen sind eine Möglichkeit, normenbezogene Behauptungen über USB-Produkte und deren angegebene Fähigkeiten zu bewerten. Die USB-IF-Zertifizierung zeigt die Teilnahme an einem Konformitätsprogramm an, das Konformitätstests für bestimmte Anforderungen umfasst. Daher kann die USB-IF-Zertifizierung als Vertrauenssignal für Konformität und Interoperabilität dienen.

Ein zertifiziertes USB-Logo, ein USB-IF-Zeichen, ein Produkteintrag, ein Leistungsfähigkeitsetikett oder ein Kabeletikett können eine Behauptung zu einem zertifizierten Ladegerät oder Kabel untermauern, wenn sie klar und konsistent dargestellt werden. Diese Prüfungen können das Benutzervertrauen verbessern, aber das Vorhandensein oder Fehlen eines Zertifizierungszeichens allein bestimmt nicht, ob ein bestimmtes Ladegerät oder Kabel sicher oder für jeden Anwendungsfall geeignet ist.

Elektrische Sicherheitskennzeichnungen und Herstellerangaben

Elektrische Sicherheitskennzeichnungen und Herstellerangaben helfen Nutzern zu bewerten, ob Schutzbehauptungen eines Ladegeräts durch identifizierbare Produktinformationen gestützt werden. Klare Etikettendetails liefern stärkere Überprüfungssignale, während vage Aussagen weniger Belege bieten. Eine Sicherheitskennzeichnung unterscheidet sich von einem Marketingspruch.

• Sicherheitskennzeichnung: Erscheint üblicherweise auf einem Ladegerätetikett mit Nenneingang, Nennausgang oder Konformitätskennzeichnungen, die die Produktrückverfolgbarkeit unterstützen.
• Marketingspruch: Kann Schutzbehauptungen wie Überspannungs-, Überstrom- oder Temperaturschutz erwähnen, ohne unterstützende Etikettendetails zu liefern.

Nenneingang, Nennausgang, Herstellername und Rückverfolgbarkeitsdetails sind praktische Signale zur Überprüfung von Behauptungen. Wenn diese Informationen auf dem Ladegerätetikett oder Typenschild sichtbar und konsistent sind, können Benutzer die angegebenen Spezifikationen leichter mit Herstellerangaben vergleichen. Eine klare Herstelleridentifikation unterstützt zudem die Produktrückverfolgbarkeit und hilft, dokumentierte Spezifikationen von vagen Behauptungen zu unterscheiden.

Besondere Vorsicht kann angebracht sein, wenn Schutzbehauptungen weitreichend sind, die unterstützenden Informationen jedoch unklar oder fehlend sind. Die Bedeutung von Konformitätskennzeichnungen kann je nach Markt und Kontext variieren, daher sind Etikettenklarheit, Sichtbarkeit des Herstellernamens und Rückverfolgbarkeit oft nützlichere Vertrauenssignale als Marketingformulierungen allein.

Sicherheitsfunktionen, die vor dem Vertrauen in ein Ladegerät verglichen werden sollten

Die zu vergleichenden Sicherheitsfunktionen hängen vom Schutzumfang, der Zertifizierung und den realistischen Einsatzbedingungen ab und nicht von einer einzelnen Produktbehauptung. Vertrauen ist in der Regel stärker, wenn mehrere Überprüfungssignale einander stützen. Mehrere Signale sollten gemeinsam verglichen werden, bevor Schlussfolgerungen zur Eignung eines Ladegeräts gezogen werden.

Der wesentliche Schutzumfang umfasst Überspannungsschutz, Überstromschutz, Kurzschlussschutz und thermische Regelung. Diese Sicherheitsfunktionen adressieren unterschiedliche Betriebsbedingungen, daher ist der Schutzumfang aussagekräftiger, wenn diese Schutzmaßnahmen gemeinsam betrachtet werden und nicht als isolierte Behauptungen.

Unterstützende Vertrauenssignale umfassen Zertifizierung, Markenrückverfolgbarkeit, Herstelleridentität, Ausgangsleistungsbeschriftung und Kabelkompatibilität. Eine klare Ausgangsleistungsbeschriftung, sichtbare Herstellerinformationen und identifizierbare Zertifizierungsdetails können Nutzern helfen, angegebene Spezifikationen mit Produktbehauptungen zu vergleichen. Die Kabelkompatibilität kann ebenfalls die sicheren Einsatzbedingungen beeinflussen, da das Ladeverhalten von der Kabelleistungsangabe und den Anforderungen des angeschlossenen Geräts abhängen kann.

Die folgende Checkliste konzentriert sich auf Entscheidungssignale, die helfen, wesentliche Schutzmaßnahmen von schwächeren Marketingformulierungen zu unterscheiden.

• Überspannungsschutz: Nach einer klaren Schutzbehauptung suchen; unterstützt die Bewertung des Schutzumfangs.
• Überstromschutz: Prüfen, ob der Schutz spezifisch benannt und nicht nur impliziert wird.
• Kurzschlussschutz: Prüfen, ob ein fehlerbezogener Schutz als Teil der Sicherheitsfunktionen aufgeführt ist.
• Thermische Regelung: Nach Belegen für Wärmemanagementfunktionen suchen, nicht nur nach leistungsorientierten Formulierungen.
• Zertifizierung: Nach identifizierbaren Zertifizierungsinformationen suchen, die die Produktüberprüfung unterstützen.
• Markenrückverfolgbarkeit: Bestätigen, dass Herstelleridentität und Rückverfolgbarkeitsdetails verfügbar sind.
• Ausgangsleistungsbeschriftung: Die Informationen zur Nennausgangsleistung auf Klarheit und Konsistenz prüfen.
• Kabelkompatibilität: Die Kabelleistungsangabe und die Anforderungen des angeschlossenen Geräts mit der vorgesehenen Ladekonfiguration vergleichen.

Diese Kriterien helfen, Vertrauenssignale zu vergleichen, ohne ein einzelnes Merkmal als abschließenden Sicherheitsbeweis zu behandeln. Für einen umfassenderen Bewertungsprozess, der diese Kriterien in der Praxis anwendet, siehe safety checks before buying.

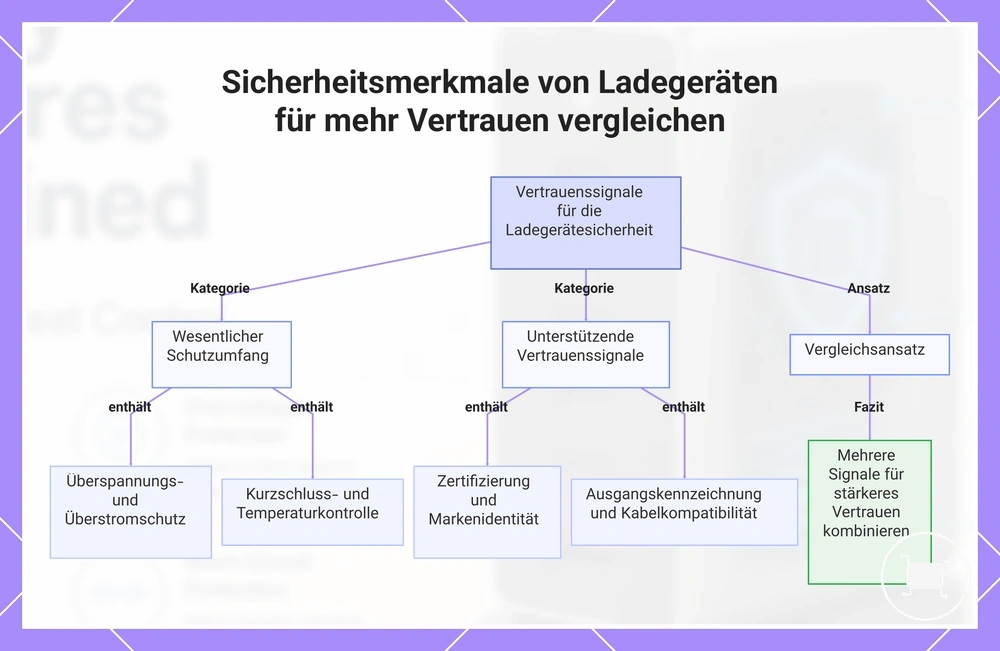

Diese Grafik zeigt die Hauptkategorien von Sicherheitssignalen, die beim Vergleich von Ladegeräten zu bewerten sind, darunter wesentliche Schutzfunktionen, unterstützende Vertrauensindikatoren und das Prinzip der Kombination mehrerer Signale.

Was eingebaute Ladegerätschutzfunktionen nicht steuern können

Eingebaute Ladegerätschutzfunktionen verringern das Risiko, können aber nicht jede äußere Bedingung steuern, die die Ladesicherheit beeinflusst. Der Ladegerätschutz arbeitet innerhalb des Ladegeräts, während viele verbleibende Risiken von angeschlossenem Zubehör, der Ladeumgebung oder benutzerkontrollierten Bedingungen ausgehen. Zu den äußeren Bedingungen gehören beschädigte Kabel, blockierte Belüftung, schlechte Wandsteckdosen, gefälschte Kennzeichnungen, Feuchtigkeit, überlastete Steckdosenleisten und unsichere Lagerungsbedingungen.

Eingebaute Ladegerätschutzfunktionen haben klare Schutzeinschränkungen, wenn Ladeprobleme außerhalb des Ladegeräts auftreten. Beschädigte Kabel, abgenutzte Steckverbinder, Steckererwärmung oder Kabelinkompatibilitäten können Bedingungen schaffen, die der Ladegerätschutz möglicherweise nicht vollständig kontrollieren kann, da die Ursache des Problems im Verbindungspfad und nicht im Ladegerät selbst liegt.

Umgebungs- und Stromversorgungsbedingungen liegen ebenfalls außerhalb der direkten Kontrolle des Ladegeräts. Blockierte Belüftung kann die Wärmeableitung einschränken, während schlechte Wandsteckdosen, überlastete Steckdosenleisten, Feuchtigkeitseinwirkung und unsichere Lagerungsbedingungen Risiken einführen können, die von der Ladekonfiguration und der Umgebung abhängen. Nicht jede äußere Bedingung erzeugt das gleiche Risikoniveau, aber jede bleibt außerhalb des Anwendungsbereichs der eingebauten Ladegerätschutzfunktionen.

Die folgende Checkliste hebt häufige äußere Bedingungen hervor, die eingebaute Ladegerätschutzfunktionen nicht vollständig kontrollieren können.

• Beschädigte Kabel: Kabelschäden können Ladeprobleme verursachen, die der Ladegerätschutz möglicherweise nicht vollständig verhindern kann.
• Steckererwärmung: Hitze am Stecker kann vom Kabelzustand, der Passform, Verunreinigung oder Abnutzung außerhalb des Ladegeräts abhängen.
• Blockierte Belüftung: Der Ladegerätschutz kann eingeschränkten Luftstrom um das Ladegerät nicht vollständig ausgleichen.
• Schlechte Wandsteckdosen: Der Zustand der Steckdose bleibt ein externer Faktor, den der Ladegerätschutz möglicherweise nicht vollständig bewältigen kann.
• Feuchtigkeit: Feuchtigkeitseinwirkung kann Betriebsbedingungen außerhalb der vorgesehenen Umgebung des Ladegeräts schaffen.
• Überlastete Steckdosenleisten: Geteilte elektrische Lasten können äußere Bedingungen jenseits der direkten Kontrolle des Ladegeräts erzeugen.
• Gefälschte Kennzeichnungen: Produktkennzeichnungen allein bestätigen möglicherweise nicht die tatsächliche Schutzwirkung oder die Produktauthentizität.

Diese Grenzen verdeutlichen den Unterschied zwischen ladegerätkontrollierten Schutzmaßnahmen und benutzerkontrollierten Risiken. Das Befolgen sicherer Ladegewohnheiten kann helfen, Bedingungen zu adressieren, die außerhalb des Anwendungsbereichs der eingebauten Ladegerätschutzfunktionen liegen, ohne Sicherheitsfunktionen als Ersatz für sicheres Verhalten zu behandeln.

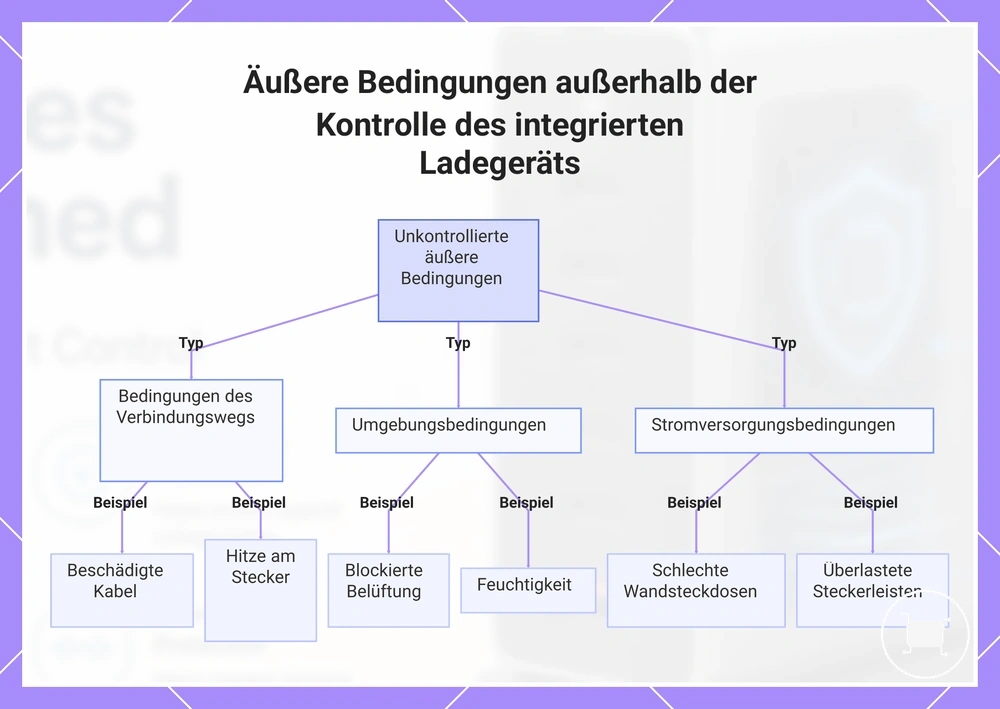

Dieses Diagramm zeigt die wichtigsten äußeren Bedingungen, die integrierte Ladegerätschutzfunktionen nicht steuern können, gruppiert nach Verbindungs-, Umgebungs- und Stromversorgungsrisiken.
