Fonctions de sécurité d’un chargeur USB-C multiport
Un chargeur USB-C multiport utilise les fonctions de sécurité comme des protections intégrées qui aident à contrôler la charge électrique, la chaleur et le comportement de charge sur plusieurs appareils connectés. La sécurité du chargeur dépend de la conception du chargeur, de l'appareil connecté, du câble USB-C et de l'environnement de charge fonctionnant dans des limites adaptées.
Lorsqu'un chargeur GaN charge rapidement un ordinateur portable, un téléphone ou une tablette en même temps, la négociation d'alimentation USB-C PD permet d'adapter la tension et le courant demandés à ce que l'appareil et le port peuvent accepter. Le contrôle de la tension, le contrôle du courant, le contrôle de la chaleur, le calibre du câble, l'état du connecteur et les marquages de conformité influencent tous la sécurité de la session de charge. Une inadaptation, un câble endommagé, une mauvaise ventilation ou un calibre peu clair peuvent augmenter le risque de chaleur, même lorsque le chargeur inclut des protections.
Les fonctions de sécurité réduisent les risques, mais elles ne garantissent pas des résultats sûrs. La protection contre les surtensions, la protection contre les surintensités, la protection contre les courts-circuits et la protection contre les surtempératures peuvent aider à limiter les conditions de défaut courantes, mais la sécurité réelle dépend toujours de la conformité aux normes, de la qualité de fabrication, de la qualité du câble, de la certification USB-IF, de la négociation avec l'appareil et d'une utilisation correcte. La charge rapide sécurisée, la charge certifiée et le comportement sûr de l'utilisateur sont liés, mais aucun ne remplace les autres.
Un chargeur plus sûr s'évalue comme un système, pas comme une simple étiquette ou fonction.
La couche de protection suivante est le contrôle électrique et thermique, où le chargeur gère les tensions dangereuses, les courants excessifs, les conditions de court-circuit et la chaleur avant que ces risques ne se propagent plus loin dans le chemin du câble.

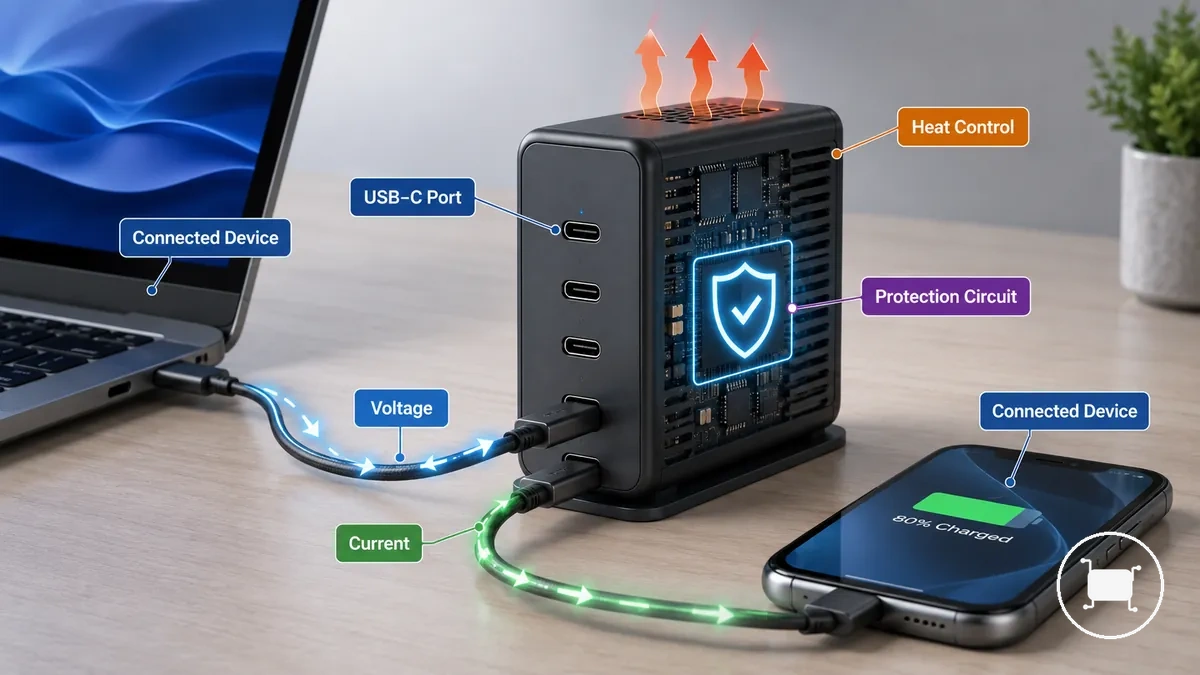

Comment les fonctions de sécurité protègent un chargeur USB-C multiport et les appareils connectés
Les fonctions de sécurité d'un chargeur sont des protections intégrées qui réduisent les risques en surveillant la distribution d'énergie et en réagissant aux conditions dangereuses avant qu'elles n'atteignent les appareils connectés. Ces protections aident à gérer la tension, le courant et la chaleur lorsque l'énergie traverse le chargeur. Le chemin de protection s'étend du chargeur et du port USB-C en passant par le chemin du câble jusqu'à l'appareil connecté.
La manière dont les fonctions de sécurité protègent un chargeur USB-C multiport et les appareils connectés est plus facile à visualiser lorsque le chemin de protection est considéré comme un système connecté. Le diagramme ci-dessous montre où les fonctions de protection peuvent agir sur le chargeur, le chemin du câble et les appareils connectés pour contribuer à la réduction des risques.
Le contrôle des risques électriques commence lorsqu'un circuit de protection surveille la tension et le courant au niveau du chargeur ou du port USB-C. Si une condition dangereuse est détectée, le chargeur peut appliquer une réponse contrôlée qui aide à réduire la probabilité qu'une puissance excessive atteigne les appareils connectés.
Le contrôle de la chaleur et de la charge aide à gérer le stress thermique qui peut se développer pendant la charge. Lorsque la chaleur dépasse les conditions de fonctionnement attendues, la protection intégrée peut ajuster le comportement du chargeur pour favoriser une réduction des risques sur le chargeur et les appareils connectés.
- Un défaut électrique peut déclencher une réponse contrôlée qui aide à limiter l'exposition à une tension ou un courant anormal.
- L'accumulation de chaleur peut être gérée par des protections qui réagissent à l'augmentation des conditions thermiques.
- Une inadéquation du câble peut accroître les risques le long du chemin du câble lorsque la qualité du câble ou l'état du connecteur est inadapté.
- La négociation de charge aide à aligner la distribution d'énergie entre un port USB-C et un appareil connecté avant que la charge ne se poursuive.
- Les conditions d'utilisation restent importantes car les limites de protection dépendent d'une conception conforme, d'une utilisation correcte et de l'état de l'équipement.
La protection intégrée soutient la réduction des risques, mais elle fonctionne en parallèle avec une conception conforme, une utilisation correcte et des habitudes de charge sûres, sans les remplacer. Les questions sur la sécurité de la charge multi-appareils dépendent souvent autant de ces conditions que des fonctions de protection elles-mêmes. Pour un contexte plus large, consultez le guide du multiport USB-C charger guide.

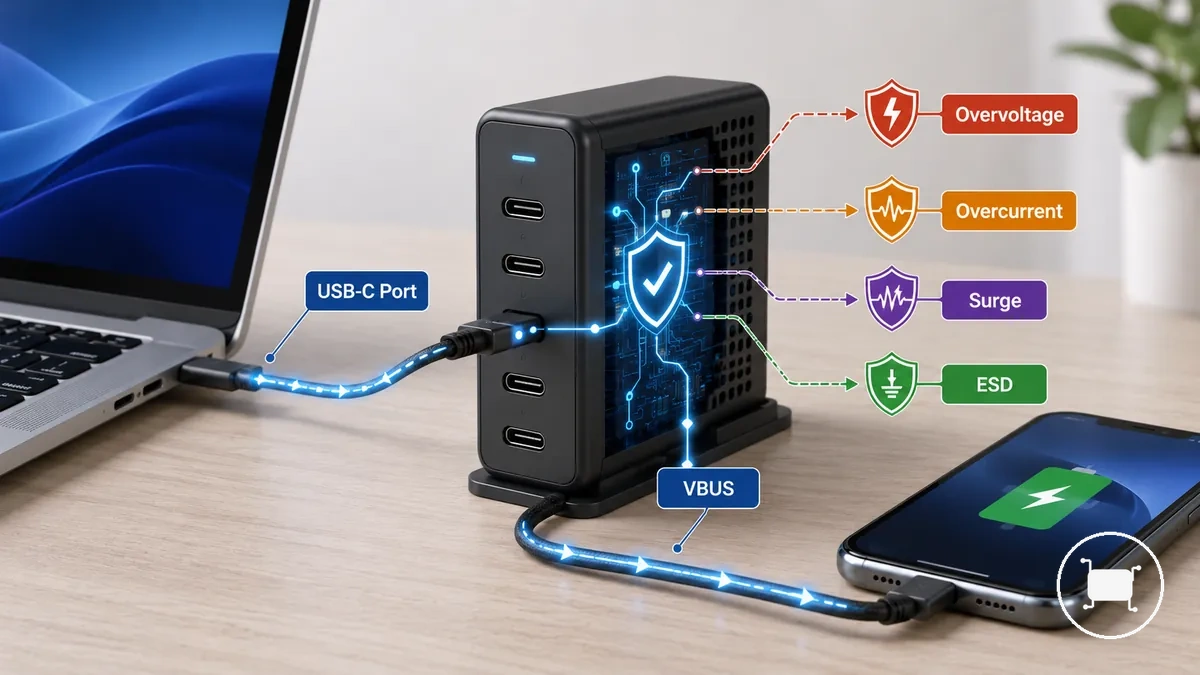

Protection électrique contre les tensions et courants dangereux
La protection électrique limite les conditions électriques anormales avant qu'elles ne créent un risque inutile pour les circuits du chargeur ou les appareils connectés. Un circuit de protection surveille la distribution d'énergie et peut réagir lorsque les conditions de fonctionnement sortent des limites attendues. Ces protections concernent les tensions dangereuses, les courants dangereux, les surtensions et les risques de court-circuit via différents chemins de protection.
La protection électrique contre les tensions et courants dangereux est plus facile à comprendre lorsque les chemins de défaut sont séparés par la condition qu'ils traitent. Le diagramme ci-dessous organise les défauts de tension, les défauts de courant, les surtensions et les événements ESD avant que le tableau n'associe chaque condition à une réponse probable.
VBUS transporte l'énergie entre le port USB-C et l'appareil connecté, ce qui en fait un emplacement courant pour surveiller les comportements anormaux de tension et de courant. La protection contre les surtensions se concentre sur les conditions de tension dangereuses, tandis que la protection contre les surintensités et la protection contre les courts-circuits traitent les courants excessifs et les conditions de défaut qui peuvent augmenter le risque de chaleur. La protection contre les surtensions transitoires et la protection ESD aident à gérer les pics transitoires qui peuvent atteindre un port USB-C ou les circuits connectés.
Le tableau ci-dessous associe les types de défauts électriques aux réponses de protection probables et au risque que chaque réponse vise à réduire.
| Élément/partie | Condition dangereuse | Réponse de protection | Risque réduit |
|---|---|---|---|
| VBUS | Tension dangereuse | La protection contre les surtensions peut limiter ou interrompre le flux d'énergie | Contrainte sur les circuits connectés |
| Port USB-C | Courant dangereux | La protection contre les surintensités peut déclencher un comportement de coupure | Chaleur excessive et charge électrique |
| Chemin de défaut câble/appareil | Court-circuit | La protection contre les courts-circuits peut interrompre la distribution d'énergie | Risque de dommage lié au défaut |
| Surtension transitoire | Pic transitoire | La protection contre les surtensions peut absorber ou rediriger une partie de l'événement | Contrainte liée à la tension |
| Événement ESD | Décharge électrostatique | La protection ESD peut réduire l'exposition à la décharge | Risque pour la sécurité du port |
Un exemple pratique est un câble ou un appareil défectueux créant une condition de défaut qui provoque un flux de courant anormal, où le comportement de protection peut réduire les risques en limitant la distribution d'énergie. Les caractéristiques de sortie et le comportement de protection doivent être évalués ensemble car les réponses du chargeur peuvent varier selon la conception et le type de défaut. Pour un contexte plus large, consultez power output and safety.

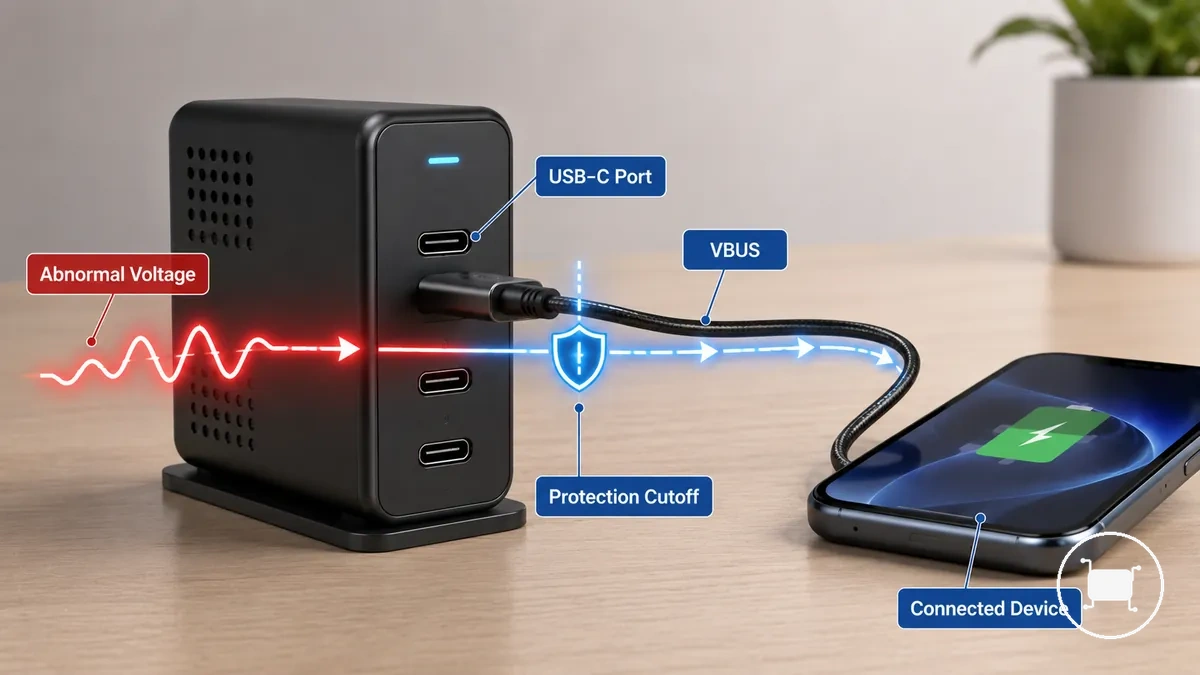

Protection contre les surtensions
La protection contre les surtensions est la mesure de sécurité qui réagit lorsque le niveau de tension dépasse la plage de charge attendue. Elle aide à limiter l'exposition à une tension anormale au niveau du port USB-C avant qu'une tension excessive n'atteigne les circuits connectés. Le risque principal est une tension au-delà de la plage de charge attendue sur le chemin VBUS.
La protection contre les surtensions est plus facile à comprendre lorsqu'elle est observée au point où la tension est surveillée et contrôlée. L'exemple annoté ci-dessous montre comment le port USB-C et le chemin VBUS peuvent être positionnés entre une source de tension anormale et l'appareil connecté, avec une coupure de protection agissant comme une protection locale.
La protection contre les surtensions surveille le niveau de tension VBUS et le compare à l'état de négociation d'alimentation attendu. Si un chargeur défectueux, un câble défectueux ou une autre condition de défaut crée une tension anormale, un circuit de protection peut déclencher un comportement de coupure de tension ou une réponse d'écrêtage de tension. Le point de déclenchement exact et le comportement de coupure peuvent varier selon la conception du chargeur, la tension négociée, le contexte de spécification et les conditions de fonctionnement. La protection ne doit donc pas être considérée comme une garantie absolue.
Protection contre les surintensités et les courts-circuits
La protection contre les surintensités et les courts-circuits sont des mesures de sécurité qui limitent un flux de courant excessif ou interrompent un chemin de défaut avant qu'il ne crée une contrainte inutile sur les composants de charge. La protection contre les surintensités réagit à un courant excessif causé par une charge élevée sur le port, tandis que la protection contre les courts-circuits réagit à un chemin de défaut direct créé par un défaut de câble ou un défaut d'appareil. La distinction clé est une charge excessive par rapport à un chemin de défaut.
La protection contre les surintensités compare la charge du port à un seuil de courant et peut appliquer un comportement de limitation de courant ou d'arrêt lorsque la demande dépasse les conditions de fonctionnement attendues. La protection contre les courts-circuits se concentre sur la détection d'un chemin de défaut qui peut permettre au courant d'augmenter rapidement via un défaut de câble ou un défaut d'appareil. Ces deux protections peuvent aider à réduire le risque de chaleur et les dommages aux composants, bien que le comportement exact d'arrêt et le processus de récupération puissent varier selon la conception du chargeur et les conditions de fonctionnement.
Dans un scénario de charge multi-appareils, une charge élevée sur le port n'indique pas automatiquement un court-circuit. La protection contre les surintensités traite les conditions de surcharge, tandis que la protection contre les courts-circuits traite le flux de courant lié aux défauts. Ces protections aident à gérer les risques liés au courant, mais elles ne résolvent pas une charge lente, ne compensent pas une faible puissance disponible et ne résolvent pas tous les problèmes d'accessoires endommagés.

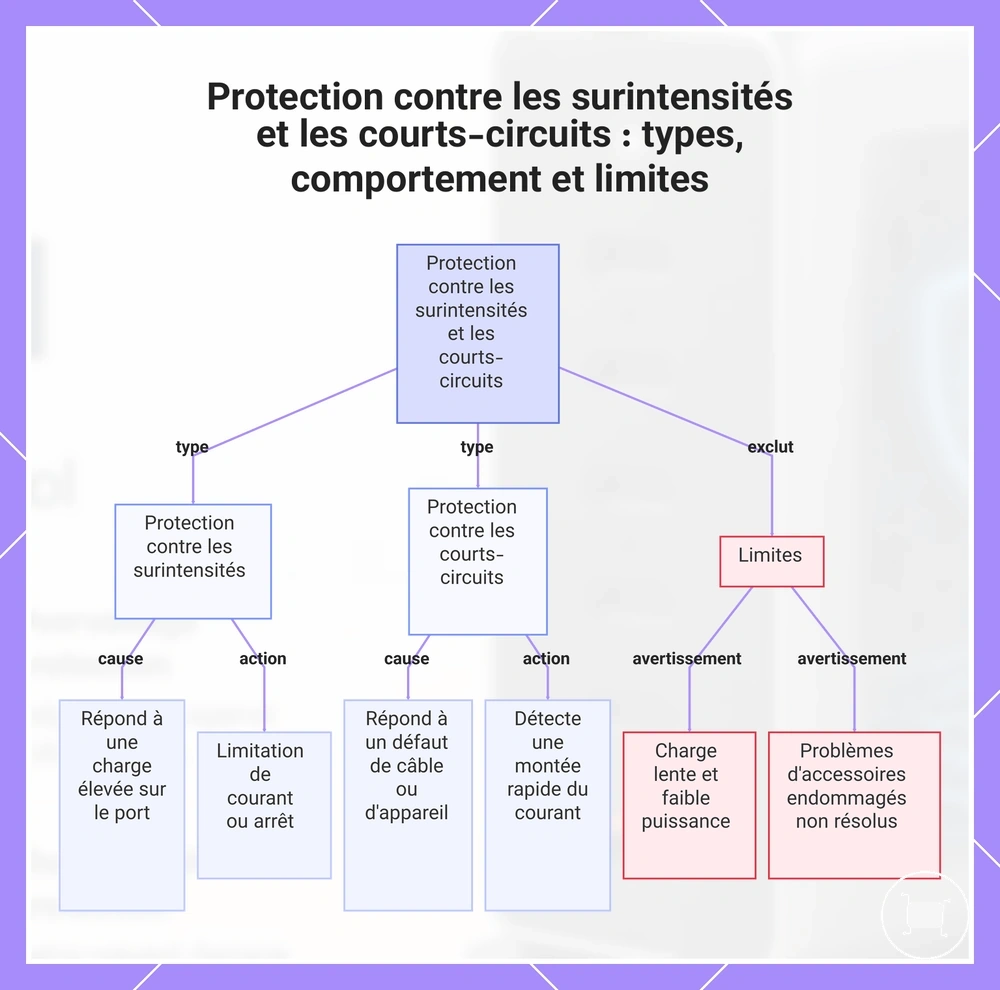

Ce graphique montre les deux principaux types de protection de courant, à quoi chacun répond, comment ils agissent et ce qu'ils ne traitent pas.
Protection contre les surtensions et les décharges électrostatiques (ESD) autour des ports USB-C
La protection contre les surtensions et les décharges électrostatiques (ESD) autour des ports USB-C sont des mesures de sécurité qui aident à réduire l'exposition à des pics électriques brefs au niveau du connecteur. La protection contre les surtensions se concentre sur un pic transitoire, tandis que la protection ESD se concentre sur la décharge électrostatique qui peut se produire au niveau ou à proximité d'un connecteur USB-C. Ces deux protections traitent des événements électriques de courte durée plutôt que des conditions de surcharge continues.
| Type d'événement | Ce que la protection réduit |
|---|---|
| Surtension | L'exposition à un pic transitoire qui peut atteindre le port USB-C |
| ESD | L'exposition à une décharge électrostatique qui peut affecter les circuits internes |
La protection contre les surtensions et la protection ESD utilisent un composant de protection à proximité du port USB-C pour aider à gérer les événements électriques brefs avant qu'ils n'atteignent les circuits internes sensibles. Lorsqu'un pic transitoire ou une décharge électrostatique se produit, le composant de protection peut réduire la contrainte électrique atteignant le connecteur USB-C et les circuits internes associés. La réponse exacte peut varier selon la conception du chargeur et les conditions de l'événement, mais la protection reste concentrée sur la sécurité du port plutôt que sur le contrôle continu de la charge électrique.
Contrôle de la chaleur et protection contre les surtempératures
Le contrôle de la chaleur et la protection contre les surtempératures sont des fonctions de sécurité qui aident un chargeur USB-C multiport à fonctionner dans des limites plus sûres lors de la charge d'appareils en conditions normales ou à charge élevée. Un chargeur peut générer de la chaleur pendant la conversion et la distribution d'énergie, en particulier lorsque le niveau de charge augmente sur plusieurs ports. Ces protections aident à gérer la chaleur de fonctionnement, mais elles ne garantissent pas une température exacte dans toutes les conditions.
La chaleur peut provenir des composants électroniques de charge, du boîtier, des appareils connectés et de la distribution d'énergie soutenue. Un niveau de charge plus élevé, une conception de boîtier compacte, une session de charge longue ou un scénario de charge à haute puissance peuvent augmenter la chaleur de fonctionnement. Les conditions environnementales telles qu'une circulation d'air restreinte ou des températures ambiantes élevées peuvent également influencer la quantité de chaleur qu'un chargeur GaN retient pendant l'utilisation.
La surveillance thermique suit les conditions de température à l'intérieur du chargeur et aide à déterminer quand une action de protection peut être nécessaire. Lorsque la chaleur de fonctionnement dépasse les conditions prévues, l'écrêtage thermique peut réduire la distribution d'énergie pour limiter la génération de chaleur supplémentaire. Dans certaines situations, un comportement d'arrêt peut se produire pour réduire le stress thermique, tandis que la récupération peut dépendre de la conception du chargeur, du niveau de charge, de la ventilation et des conditions environnantes.
La chaleur attendue et les signaux de risque potentiel ne sont pas identiques. Le contrôle de la chaleur est conçu pour gérer la chaleur de fonctionnement normale, tandis que les signes suivants peuvent indiquer des conditions méritant une attention particulière :
- Chaleur attendue pendant la charge normale, en particulier sous un niveau de charge plus élevé.
- Ventilation obstruée ou circulation d'air restreinte autour du boîtier du chargeur.
- Chaleur notable au niveau d'un câble ou d'un connecteur pouvant dépendre de la qualité de la connexion ou des conditions de charge.
- Comportement d'arrêt répété lors de sessions de charge similaires.
- Odeur inhabituelle ou décoloration visible autour du chargeur ou de la zone du connecteur.
- Utilisation dans des environnements confinés, isolés ou anormalement chauds avec une ventilation limitée.
Le contrôle de la chaleur et la protection contre les surtempératures aident à gérer la chaleur de fonctionnement, mais des symptômes de surchauffe persistants peuvent nécessiter une évaluation distincte. Pour des conseils plus détaillés sur la différence entre une chaleur de fonctionnement maîtrisée et des préoccupations thermiques persistantes, consultez surchauffe et protection thermique.

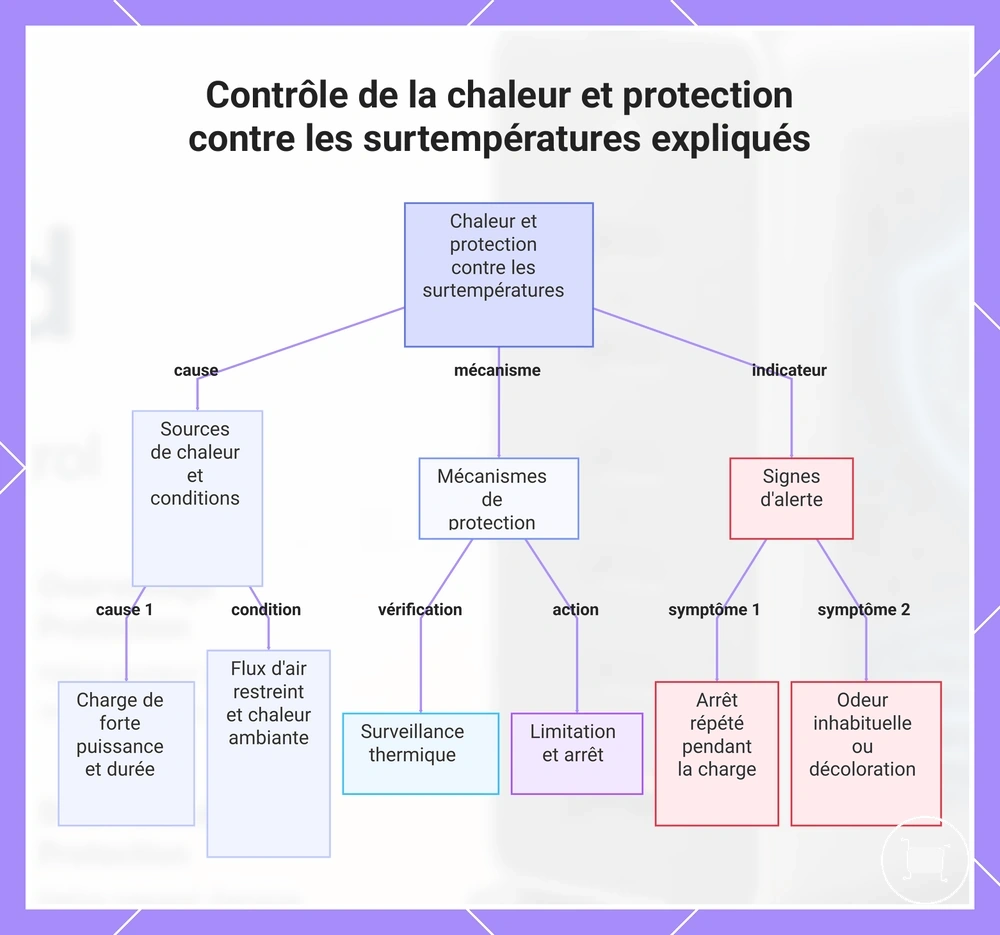

Ce graphique présente les principales causes d'accumulation de chaleur, les mécanismes de protection utilisés et les signes d'alerte indiquant des problèmes potentiels avec un chargeur USB-C multiport.
Chaleur de fonctionnement normale par rapport à une surchauffe dangereuse
Une chaleur de fonctionnement normale est attendue pendant la charge, tandis qu'une surchauffe dangereuse mérite la prudence lorsque des signes d'alerte thermique apparaissent. La chaleur en surface augmente souvent avec la charge et la durée de charge, en particulier lors d'une utilisation à plus haute puissance. La chaleur devient une préoccupation lorsqu'elle est accompagnée de conditions pouvant indiquer une surchauffe dangereuse plutôt qu'une chaleur attendue.
La chaleur de fonctionnement normale se manifeste généralement par une chaleur en surface qui varie selon la charge, la durée, la conception du chargeur et les conditions environnementales. Une surchauffe dangereuse peut être associée à des signes d'alerte tels qu'une odeur inhabituelle, une décoloration, un comportement d'arrêt répété, une chaleur persistante du câble, une chaleur du connecteur ou une réponse inattendue de l'appareil pendant la charge. Aucun signe unique ne confirme un défaut spécifique, mais ces conditions peuvent suggérer qu'une chaleur excessive nécessite une attention particulière.
La distinction entre la chaleur de fonctionnement normale et la surchauffe dangereuse repose sur l'interprétation des signes d'alerte thermique visibles ou ressentis, plutôt que sur le diagnostic de la cause exacte.
Surveillance thermique et comportement d'arrêt
La surveillance thermique et le comportement d'arrêt sont des fonctions de protection qui aident à limiter le fonctionnement continu lorsque la chaleur du chargeur approche d'une limite thermique. Un capteur de température et un circuit de contrôle surveillent les conditions thermiques et peuvent réagir lorsqu'une réduction supplémentaire de la chaleur peut être nécessaire. Selon la conception du chargeur, la surveillance thermique peut entraîner un écrêtage thermique, une réduction de la puissance de sortie ou un comportement d'arrêt.
Les effets visibles par l'utilisateur peuvent varier selon le modèle de chargeur et les conditions de charge. Lorsque la surveillance thermique détecte une chaleur élevée, une réduction de la puissance peut ralentir la charge, ou un arrêt temporaire peut interrompre la charge jusqu'à ce qu'une condition de redémarrage soit remplie. Dans certains cas, une interruption de charge peut ressembler à une panne de charge, mais le moment de la récupération et le comportement de la condition de redémarrage peuvent dépendre de la conception du chargeur, du niveau de chaleur et des conditions environnantes.
Efficacité du chargeur GaN et limites thermiques de sécurité
Une affirmation courante est qu'un chargeur GaN est plus sûr simplement parce qu'il chauffe moins. L'interprétation la plus prudente est que l'efficacité d'un chargeur GaN est associée à une moindre chaleur perdue dans le cadre de la conception thermique d'un chargeur, mais l'efficacité ne détermine pas à elle seule la sécurité. Le GaN peut améliorer l'efficacité et soutenir des objectifs de conception compacte, mais il ne remplace pas la conception de sécurité ou les circuits de protection.
La conception d'un chargeur GaN est souvent associée à une densité de puissance plus élevée, permettant une capacité de puissance supérieure dans un boîtier plus petit. Néanmoins, une densité de puissance plus élevée peut accroître la concentration de chaleur à l'intérieur d'un chargeur compact, de sorte que les performances thermiques peuvent dépendre des conditions de charge, de la conception du boîtier, du contrôle de la température et des limites thermiques. Une moindre chaleur perdue n'élimine pas la génération de chaleur pendant le fonctionnement normal.
La certification, la qualité de fabrication, la conception thermique et les circuits de protection restent des facteurs de sécurité importants aux côtés de l'efficacité. Un chargeur à nitrure de gallium doit être considéré comme un attribut de conception pouvant contribuer aux performances thermiques plutôt que comme un indicateur de sécurité autonome.
Charge rapide sécurisée pendant la négociation d'alimentation
La charge rapide sécurisée dépend de la négociation d'alimentation entre le chargeur et l'appareil connecté, et non du chargeur qui fournit la puissance maximale en permanence. En USB-C PD, le chargeur propose une capacité source disponible tandis que l'appareil connecté demande un profil de charge adapté. La charge rapide sécurisée est négociée, pas imposée.
La négociation d'alimentation implique le chargeur, l'appareil connecté, le protocole de charge rapide et le calibre du câble qui travaillent ensemble pour déterminer une sortie négociée. L'appareil connecté demande une tension et un courant souhaités, le chargeur évalue si ce niveau de puissance peut être fourni, et le calibre du câble peut influencer la quantité de courant pouvant être transportée en sécurité. Le contrat d'alimentation résultant peut varier selon la prise en charge du protocole, la compatibilité de l'appareil, l'état du port et les caractéristiques du câble.
Le tableau ci-dessous montre comment chaque élément de charge contribue à une sortie sécurisée pendant la négociation de charge.
| Élément/partie | Attribut/condition | Valeur ou demande | Effet sur la charge sécurisée |
|---|---|---|---|
| Chargeur | Capacité source | Niveaux de puissance disponibles | Définit la plage de puissance pouvant être proposée |
| Appareil connecté | Demande du récepteur | Tension et courant demandés | Détermine le niveau de puissance que l'appareil peut accepter |
| Câble | Calibre du câble | Capacité de courant supportée | Peut influencer une distribution de courant sécurisée |
| Protocole | Prise en charge du protocole | USB-C PD ou autre protocole de charge rapide | Permet la négociation de charge et l'adaptation de puissance |
| État du port | Condition de fonctionnement | Statut de charge actuel | Peut affecter la sortie négociée disponible |
Comprendre protocol support and safe charging aide à clarifier pourquoi les performances de charge réelles dépendent de la négociation plutôt que de la puissance nominale seule. La négociation d'alimentation peut réduire les risques liés à la charge en adaptant la capacité du chargeur, les demandes de l'appareil et les conditions du câble, mais elle ne peut pas compenser des câbles endommagés, des connecteurs défectueux ou un matériel non conforme.
Négociation de la tension et du courant dans la charge USB-C PD
La négociation de la tension et du courant dans la charge USB-C PD est le mécanisme qui aide un chargeur à adapter les limites de charge de l'appareil via une sortie négociée. L'USB-C PD utilise une communication entre le chargeur et l'appareil connecté avant que des niveaux de charge plus élevés ne soient appliqués. Le modèle de négociation repose sur la capacité source et la demande du récepteur.
Pendant la négociation PD, le chargeur présente les informations de capacité source, l'appareil connecté envoie une demande du récepteur, et un contrat d'alimentation est établi pour un niveau de tension et une limite de courant appropriés. La sortie résultante peut varier selon les limites de l'appareil et la capacité du chargeur, tandis qu'un comportement de repli peut se produire lorsqu'un niveau de puissance demandé est indisponible ou non pris en charge. Cette approche peut favoriser la compatibilité et une charge plus sécurisée en alignant la puissance demandée sur la sortie disponible plutôt qu'en s'appuyant sur un niveau de puissance fixe.
Qualité du câble et limites de puissance nominale
La qualité du câble et les limites de puissance nominale affectent la capacité de la charge rapide sécurisée à fonctionner comme prévu, car le câble USB-C fait partie du chemin de charge. Les protections du chargeur et la négociation de charge peuvent dépendre du câble transportant l'énergie dans ses limites prévues. Le câble fait partie du chemin de sécurité.
La puissance nominale d'un câble USB-C, sa limite de courant et l'état du connecteur peuvent influencer le comportement de charge et le risque d'inadaptation. Un câble calibré correspondant aux exigences de charge peut soutenir plus efficacement la distribution d'énergie négociée, tandis qu'un câble endommagé ou un mauvais état du connecteur peut contribuer à la chaleur au niveau du connecteur ou à une instabilité de charge. Pour les scénarios de charge à plus haute puissance, un e-marker peut être pertinent car la capacité de charge peut dépendre de la conception du câble et des limites supportées.
La liste de contrôle ci-dessous peut aider à identifier les conditions liées au câble pouvant affecter la sécurité et la négociation de charge, en particulier lorsque des niveaux de puissance plus élevés sont impliqués.
- Vérifier que la puissance nominale du câble USB-C est adaptée au niveau de charge prévu.
- Inspecter l'état du connecteur pour détecter l'usure, le jeu, la contamination ou des dommages visibles.
- Rechercher une chaleur inhabituelle au niveau du connecteur pendant la charge, en particulier sous une demande de puissance plus élevée.
- Confirmer si un e-marker peut être pertinent lors de l'utilisation d'un câble haute puissance ou d'une configuration de charge.
- Surveiller le risque d'inadaptation entre la capacité du chargeur, la limite du câble et les exigences de l'appareil connecté.
- Envisager un remplacement lorsqu'un câble endommagé présente une usure persistante, des problèmes de connexion ou des symptômes de chaleur récurrents.
Certifications de sécurité et marquages de conformité
Les certifications de sécurité et les marquages de conformité sont des signaux de confiance externes qui aident à évaluer les affirmations du chargeur et la traçabilité du produit. Ils peuvent soutenir la confiance dans les spécifications documentées et les déclarations liées à la conformité, mais ils ne remplacent pas une conception de chargeur sûre, une utilisation correcte ou une évaluation indépendante. Ces marquages sont des signaux de confiance plutôt que des garanties absolues.
La participation USB-IF et un logo USB certifié peuvent soutenir les affirmations liées à l'interopérabilité dans le cadre d'un programme de conformité, tandis que les marquages de sécurité électrique peuvent soutenir les affirmations selon lesquelles un produit a fait l'objet d'un processus d'évaluation pertinent. L'étiquette du chargeur, l'identité du fabricant et la puissance nominale indiquée fournissent des signaux de vérification supplémentaires qui aident à distinguer les spécifications documentées des affirmations marketing.
La liste de contrôle ci-dessous se concentre sur l'évaluation de la qualité des preuves étayant les affirmations du chargeur. Elle aide à vérifier si les labels de conformité, les informations de traçabilité et les déclarations relatives à la puissance sont présentés de manière claire et cohérente.
- Vérifier si un logo USB certifié ou une mention liée à USB-IF est affiché clairement et de manière cohérente.
- Vérifier que l'identité du fabricant est visible sur l'étiquette du chargeur, le corps du produit ou l'emballage.
- Examiner la puissance nominale indiquée et les informations d'entrée/sortie pour en vérifier la clarté et la cohérence.
- Rechercher des marquages de sécurité électrique qui soient lisibles et identifiables.
- Confirmer si les informations de puissance du câble sont fournies lorsque des affirmations de charge à plus haute puissance sont présentées.
- Comparer le libellé marketing avec des détails techniques spécifiques plutôt que de se fier à des déclarations promotionnelles générales.
- Vérifier si l'emballage ou les informations du produit fournissent des détails de traçabilité permettant d'identifier le chargeur.
Des marquages de conformité manquants, peu clairs ou incohérents doivent accroître la prudence lors de l'évaluation d'un chargeur, en particulier lorsque l'identité du fabricant, les détails de l'étiquette du chargeur ou les informations de puissance nominale ne peuvent pas être facilement vérifiés. Cependant, l'absence d'un marquage spécifique ne détermine pas automatiquement si un chargeur est sûr, conforme ou authentique.

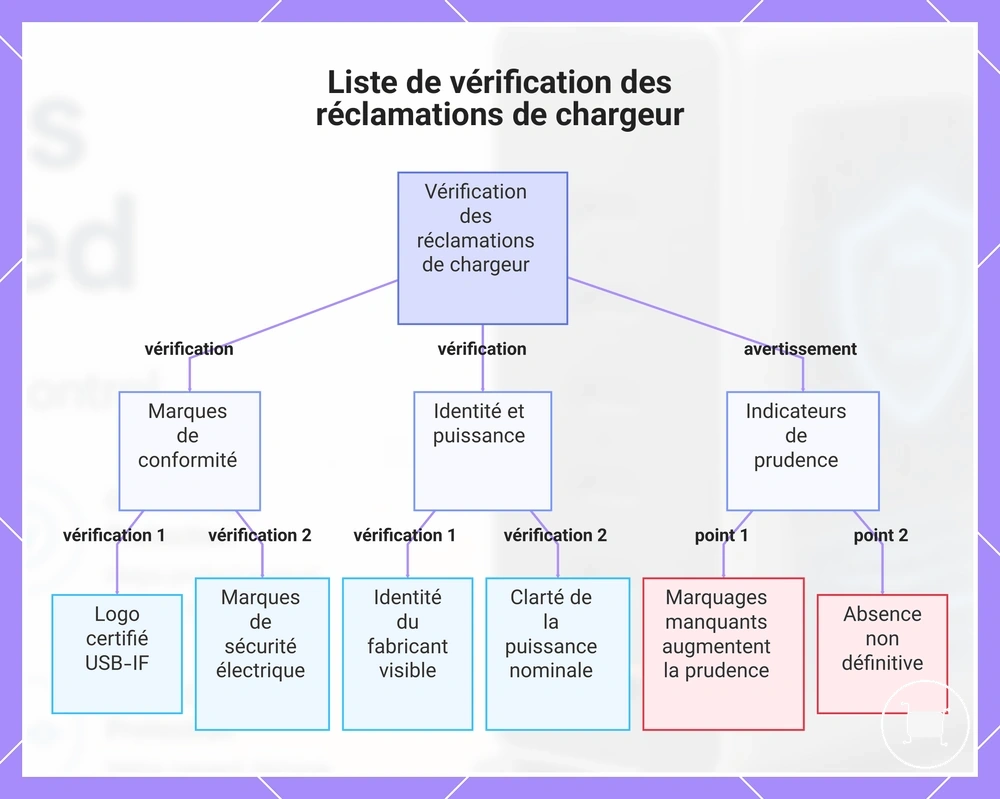

Ce graphique organise les principales catégories de vérifications pour examiner les preuves des réclamations de chargeur, incluant les marques de conformité, les détails d'identité et de puissance, et les indicateurs de prudence.
Certification USB-IF et vérification des logos
La certification USB-IF et la vérification des logos sont un moyen d'évaluer les affirmations liées aux normes concernant les produits USB et leurs capacités déclarées. La certification USB-IF indique une participation à un programme de conformité qui inclut des tests de conformité pour des exigences spécifiques. La certification USB-IF peut alors servir de signal de confiance pour la conformité et l'interopérabilité.
Un logo USB certifié, une marque USB-IF, un référencement du produit, une étiquette de capacité de puissance ou une étiquette de câble peuvent aider à étayer une affirmation de chargeur ou de câble certifié lorsqu'ils sont présentés clairement et de manière cohérente. Ces vérifications peuvent améliorer la confiance de l'utilisateur, mais la présence ou l'absence d'une marque de certification ne détermine pas à elle seule si un chargeur ou un câble spécifique est sûr ou adapté à chaque cas d'utilisation.
Marquages de sécurité électrique et affirmations du fabricant
Les marquages de sécurité électrique et les affirmations du fabricant aident les utilisateurs à évaluer si les déclarations de protection du chargeur sont étayées par des informations produit identifiables. Des détails clairs sur l'étiquette fournissent des signaux de vérification plus solides, tandis que des déclarations vagues offrent moins de preuves. Une marque de sécurité est distincte d'une phrase marketing.
- Marque de sécurité : Apparaît généralement avec l'étiquette du chargeur, l'entrée nominale, la sortie nominale ou les labels de conformité qui soutiennent la traçabilité du produit.
- Phrase marketing : Peut faire référence à des affirmations de protection telles que la surtension, la surintensité ou le contrôle de la température sans fournir de détails d'étiquetage à l'appui.
L'entrée nominale, la sortie nominale, le nom du fabricant et les détails de traçabilité sont des signaux pratiques de vérification des affirmations. Lorsque ces informations sont visibles et cohérentes sur l'étiquette du chargeur ou l'étiquette de puissance nominale, les utilisateurs peuvent plus facilement comparer les spécifications indiquées avec les affirmations du fabricant. Une identification claire du fabricant soutient également la traçabilité du produit et aide à distinguer les spécifications documentées des déclarations vagues.
Une prudence accrue peut être appropriée lorsque les affirmations de protection sont larges mais que les informations justificatives sont peu claires ou manquantes. La signification des labels de conformité peut varier selon les marchés et les contextes, de sorte que la clarté de l'étiquette, la visibilité du nom du fabricant et la traçabilité sont souvent des signaux de confiance plus utiles que le seul libellé marketing.
Fonctions de sécurité à comparer avant de faire confiance à un chargeur
Les fonctions de sécurité à comparer avant de faire confiance à un chargeur dépendent de la couverture de protection, de la certification et des conditions d'utilisation réalistes plutôt que d'une seule affirmation sur le produit. La confiance est généralement plus solide lorsque plusieurs signaux de vérification se soutiennent mutuellement. Plusieurs signaux doivent être comparés ensemble avant de tirer des conclusions sur l'adéquation du chargeur.
La couverture de protection essentielle inclut la protection contre les surtensions, la protection contre les surintensités, la protection contre les courts-circuits et le contrôle thermique. Ces fonctions de sécurité traitent différentes conditions de fonctionnement, de sorte que la couverture de protection est généralement plus significative lorsque ces protections sont considérées ensemble plutôt que comme des affirmations isolées.
Les signaux de confiance secondaires incluent la certification, la traçabilité de la marque, l'identité du fabricant, l'étiquetage de la sortie et la compatibilité du câble. Un étiquetage clair de la sortie, des informations visibles sur le fabricant et des détails de certification identifiables peuvent aider les utilisateurs à comparer les spécifications indiquées avec les affirmations du produit. La compatibilité du câble peut également influencer les conditions d'utilisation sécurisée, car le comportement de charge peut dépendre de la puissance nominale du câble et des exigences de l'appareil connecté.
La liste de contrôle ci-dessous se concentre sur les signaux de décision qui aident à distinguer les protections essentielles des formulations marketing plus faibles.
- Protection contre les surtensions : Rechercher une affirmation claire de protection ; soutient l'évaluation de la couverture de protection.
- Protection contre les surintensités : Vérifier que la protection est identifiée spécifiquement plutôt qu'implicitement.
- Protection contre les courts-circuits : Vérifier si la protection liée aux défauts est répertoriée parmi les fonctions de sécurité.
- Contrôle thermique : Rechercher des preuves de fonctionnalités de gestion de la chaleur plutôt qu'un simple libellé axé sur les performances.
- Certification : Vérifier la présence d'informations de certification identifiables qui soutiennent la vérification du produit.
- Traçabilité de la marque : Confirmer que l'identité du fabricant et les détails de traçabilité sont disponibles.
- Étiquetage de la sortie : Examiner les informations de sortie nominale pour en vérifier la clarté et la cohérence.
- Compatibilité du câble : Comparer la puissance nominale du câble et les exigences de l'appareil connecté avec la configuration de charge prévue.
Ces critères aident à comparer les signaux de confiance sans traiter aucune fonctionnalité unique comme une preuve concluante de sécurité. Pour un processus d'évaluation plus large appliquant ces critères en pratique, consultez safety checks before buying.

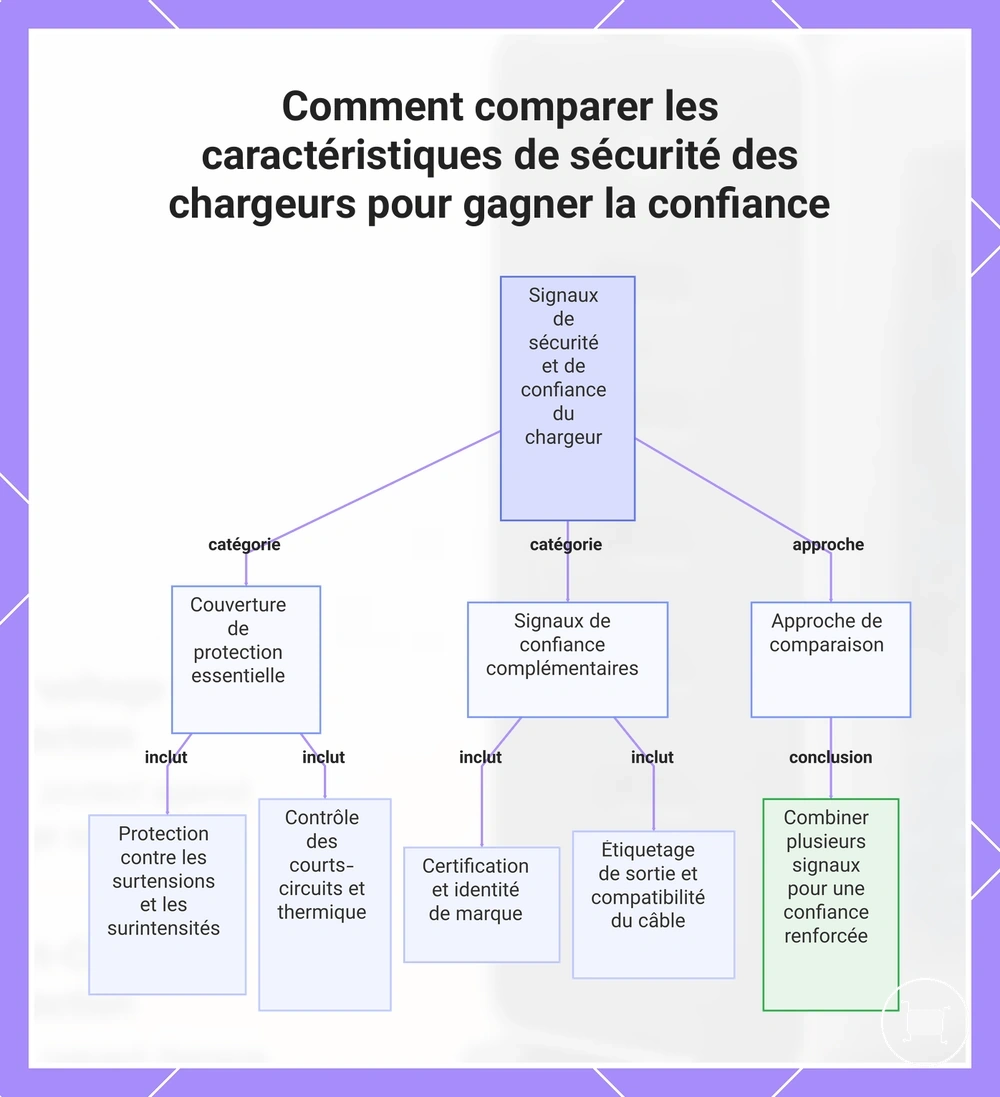

Ce graphique montre les principales catégories de signaux de sécurité à évaluer lors de la comparaison de chargeurs, y compris les protections essentielles, les indicateurs de confiance complémentaires et le principe de combinaison de plusieurs signaux.
Ce que les protections intégrées du chargeur ne peuvent pas contrôler
Les protections intégrées du chargeur réduisent les risques, mais elles ne peuvent pas contrôler toutes les conditions externes qui affectent la sécurité de la charge. La protection du chargeur opère à l'intérieur du chargeur, tandis que de nombreux risques restants proviennent des accessoires connectés, de l'environnement de charge ou de conditions contrôlées par l'utilisateur. Les conditions externes incluent les câbles endommagés, la ventilation obstruée, les prises murales défectueuses, les marquages contrefaits, l'humidité, les multiprises surchargées et les conditions de stockage dangereuses.
Les protections intégrées du chargeur ont des limites de protection claires lorsque les problèmes de charge proviennent de l'extérieur du chargeur. Des câbles endommagés, des connecteurs usés, une chaleur au niveau du connecteur ou des inadéquations de câble peuvent créer des conditions que la protection du chargeur ne peut pas entièrement contrôler, car la source du problème se situe dans le chemin de connexion plutôt que dans le chargeur lui-même.
Les conditions environnementales et d'alimentation électrique restent également en dehors du contrôle direct du chargeur. Une ventilation obstruée peut limiter la dissipation de la chaleur, tandis que des prises murales défectueuses, des multiprises surchargées, une exposition à l'humidité et des conditions de stockage dangereuses peuvent introduire des risques qui dépendent de la configuration de charge et de l'environnement environnant. Toutes les conditions externes ne créent pas le même niveau de risque, mais chacune reste en dehors du champ d'action des protections intégrées du chargeur.
La liste de contrôle ci-dessous met en évidence les conditions externes courantes que les protections intégrées du chargeur ne peuvent pas entièrement contrôler.
- Câbles endommagés : Un câble endommagé peut créer des problèmes de charge que la protection du chargeur peut ne pas entièrement prévenir.
- Chaleur au connecteur : La chaleur au niveau du connecteur peut dépendre de l'état du câble, de l'ajustement, de la contamination ou de l'usure en dehors du chargeur.
- Ventilation obstruée : La protection du chargeur ne peut pas entièrement compenser une circulation d'air restreinte autour du chargeur.
- Prises murales défectueuses : L'état de la prise reste un facteur externe que la protection du chargeur peut ne pas entièrement gérer.
- Humidité : L'exposition à l'humidité peut créer des conditions de fonctionnement en dehors de l'environnement prévu du chargeur.
- Multiprises surchargées : Les charges électriques partagées peuvent créer des conditions externes au-delà du contrôle direct du chargeur.
- Marquages contrefaits : Les seuls marquages du produit peuvent ne pas vérifier la couverture de protection réelle ou l'authenticité du produit.
Ces limites clarifient la différence entre les protections contrôlées par le chargeur et les risques contrôlés par l'utilisateur. Suivre des bonnes pratiques de charge sûre peut aider à traiter les conditions qui restent en dehors du champ d'action des protections intégrées du chargeur, sans considérer les fonctions de sécurité comme un substitut à une utilisation sûre.

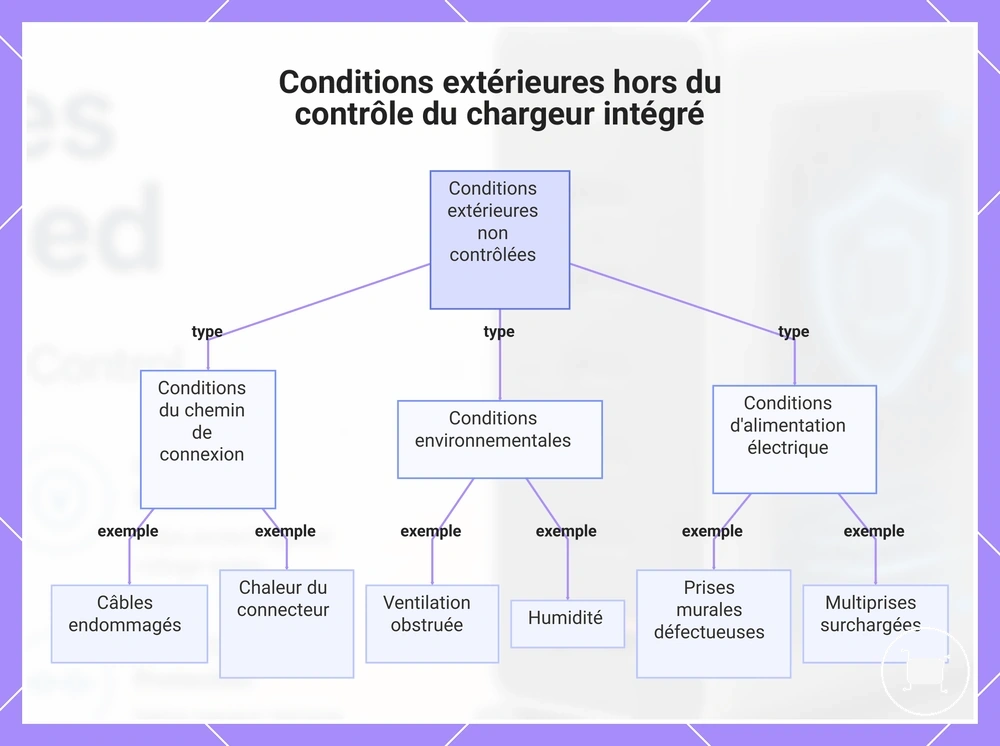

Ce graphique montre les principales conditions extérieures que les protections du chargeur intégré ne peuvent pas contrôler, regroupées par risques de connexion, environnementaux et d'alimentation électrique.
